[Droop] Gatling

Un rivetage avec des vis a bois sa te ressemble pas

C'est curieux, le levier me fait un peu penser à une Sten... C'est sans doute pas ça, mais je trouve un petit air de ressemblance!

Quel coquin de Droop ! Il s'est nous mettre en haleine !

moi je dirais un piston de m 134 avec son roulement pour l armement sur un train epicycloidal

J'ai édité la vidéo

section 152 a écrit:moi je dirais un piston de m 134 avec son roulement pour l armement sur un train epicycloidal

Je plussois :

Ben bien sur que c'est un piston de M134.....

et ben non ... mais ça y ressemble

Ensemble pour ton snipe/pompe ?

il va faire la gatline sur pied, celle qu'on tourne a la main?

oui, c'est bien un piston pour gatling, celle avec la manivelle (enfin au début)

héhé c'est bon sa ! scénario farwest ! avec la winchesters, les colts, la gatling du fort et de lautre coté, les bandit, mexicanos !

bah tant que c'est les mexicanos ca vas faut pas que ce soit les mexicons.

c'est aussi évolué que garcons de Yelle... et c'est pas peut dire !
J'ai hâte de voir la suite de ton boulot, ton travail étant toujours d'excellente qualité !

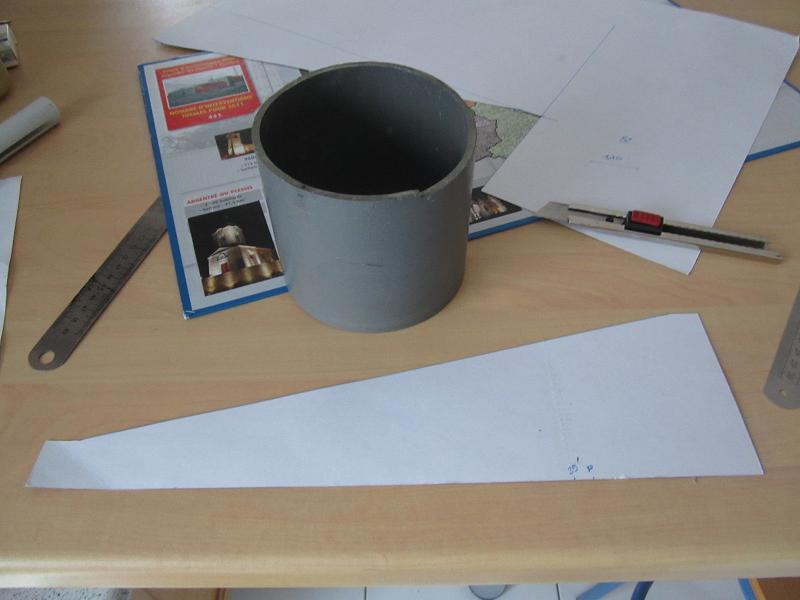

Je trace le développé de la came hélicoïdale (et non pas épicycloïdale, hein Bastien )

La longueur correspond au périmètre de mon tube, et la pente est juste une ligne droite entre le point haut et le point bas (donc la course du galet de piston). J'ai juste laisser environs 2cm droit à chaque bout.




Je colle sur un bout de tuyau de récup (diamètre 125 et assez épais, donc parfait pour la portée des galets).




Plus qu'à découper et poncer pour faire propre. J'ai volontairement laisser un arrondi dans l'angle pour ne pas fragiliser.

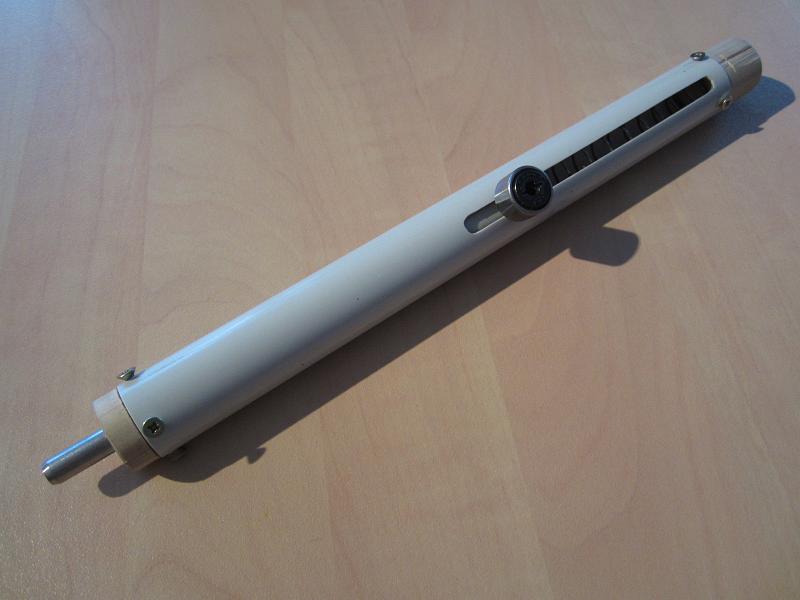

Sinon, voici le piston. Il s'agit d'un tube avec une rainure pour laisser passer le galet. A chaque extrémité, un embout en bois qui rentre dans le tube maintenu par des vis à bois (parce que c'est pratique et rapide).




Le galet est un roulement avec une vis de fixation. Il est fixé directement sur le piston, pour l'instant en bois avec un joint torique au bout. Du coup, il est en porte à faux et dépasse du côté du piston.
Derrière, on voit le ressort qui pousse au cul du piston.

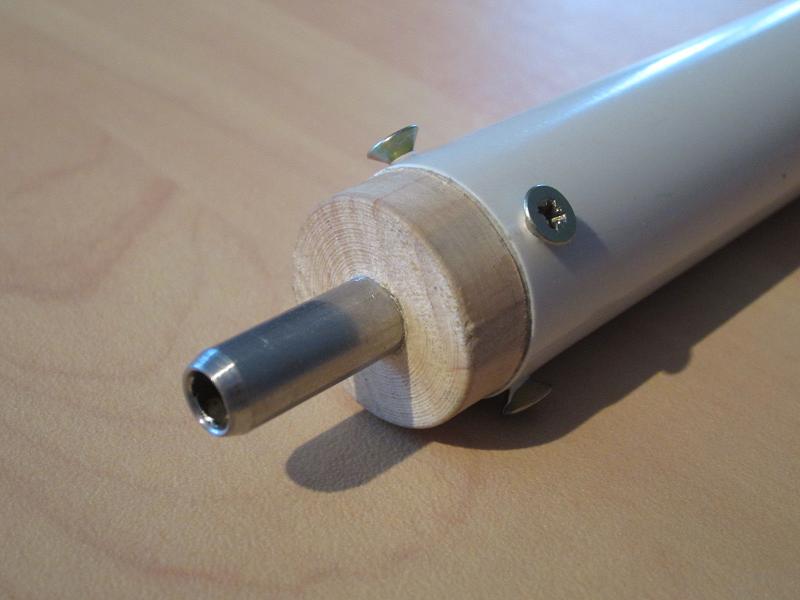

Le nozzle est un tube D.8 enfoncé à fort dans l'embout en bois, juste un peu arrondi au bout.

helicoidal ou epicycloidale bon tout le monde ma bien compris
tu prevois combien de canons?

Je devrais 10 mais j'ai pas la place autour de la came hélicoïdale, je voulais 8 mais je n'ai que 6 galets identiques. Tant pis, la gueule sera là quand même.

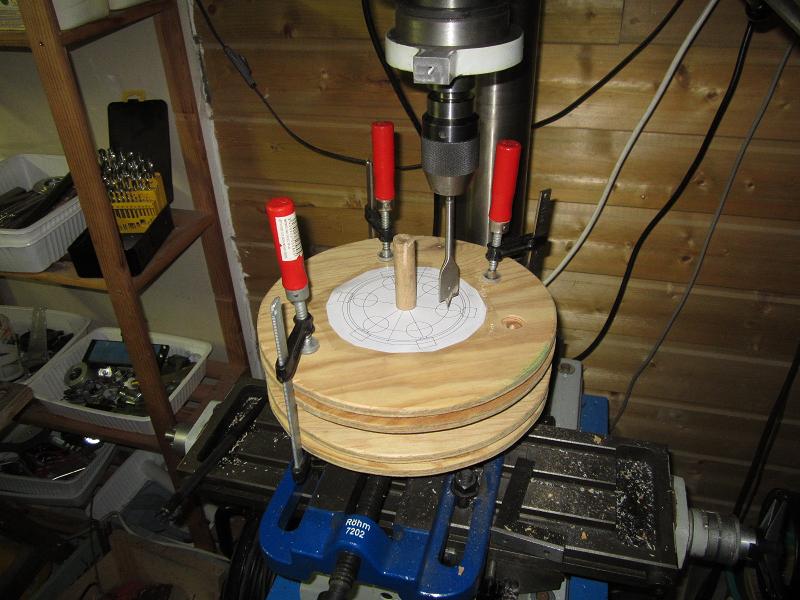

Montage pour perçage des platines : récupération des vieilles roues de la Gobçonneuse. Mise en place sur un axe serré dans l'étau. Le gabarit papier est bien scotché. Les serre-joints sont là pour empêcher les pièces de tourner les unes par rapport aux autres. Perçage à la mèche de 22. Rotation à la main de l'ensemble jusqu'à la position suivante (pas de bridage car c'est bien serré autour de l'axe), etc ...

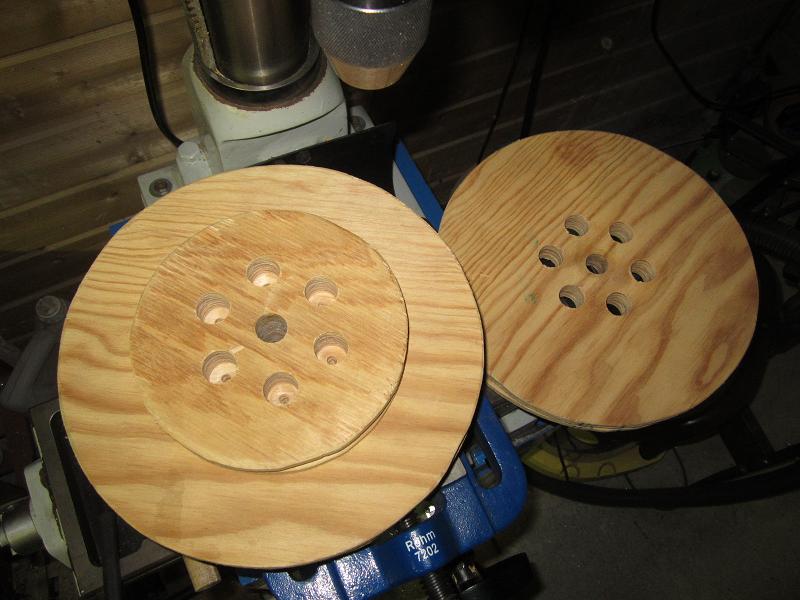

Voilà les deux roues percées. Je n'ai pas traversé sur la plus épaisse (on reverra ça plus tard).

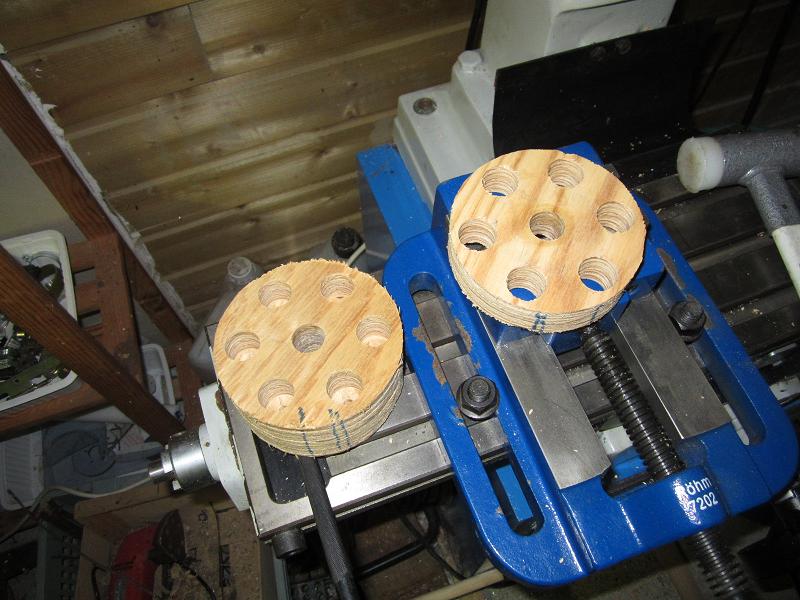

Découpe approximative au diamètre.

L'approvisionnement en bille sera plutôt électrique(comme la m134 de Krispies )ou par "gravité"?

j'en sais encore rien mais je pense qu'il y aura un système mécanique, lié aux mouvements de tout le reste.
En fait le but de ce bricolage c'est d'avancer sur mon projet de M134 (la vraie) et de trouver des solutions à tous les pbs.
Pas de meilleur moyen que de prototyper et d'essayer.
L'alimentation en bille sur le modèle commercialisé n'est pas fiable et nécessite des nettoyages fréquents et importants.

Hummm ! Mais c'est intéressant tout ça ! Je vais te suivre avec grand intérêt !

Ben Droop un beau projet que voilà, si je peux t'aider dans tes recherches ce sera avec plaisir, j'ai aussi calculé pour faire une 134 "RS like" et un des gros points noirs c'est bien l'alimentation en billes des 6 pistons..j'avais même pensé faire 6 réservoirs indépendants , un pour chaque piston mais le problème de place et surtout de quantité de billes restent problématiques...Dans mon proto les pistons étaient plus petit que les tiens..as tu fait des essais de puissance de tir?

C'est bien volontiers que j'accepte l'aide qu'on me propose. J'ai pleins d'idées pour tous les éléments mais j'ai jamais testé la plupart. Donc si certains l'ont fait.

Pour les dimensions, je suis parti complètement au hasard avec ce que j'avais. En fait, cela fait longtemps que j'accumule les trucs qui pourraient servir à ce projet et le déclencheur a été de trouver les 6 galets en même temps dans une poubelle. Ils sont HS mais largement encore assez bons pour cette utilisation.

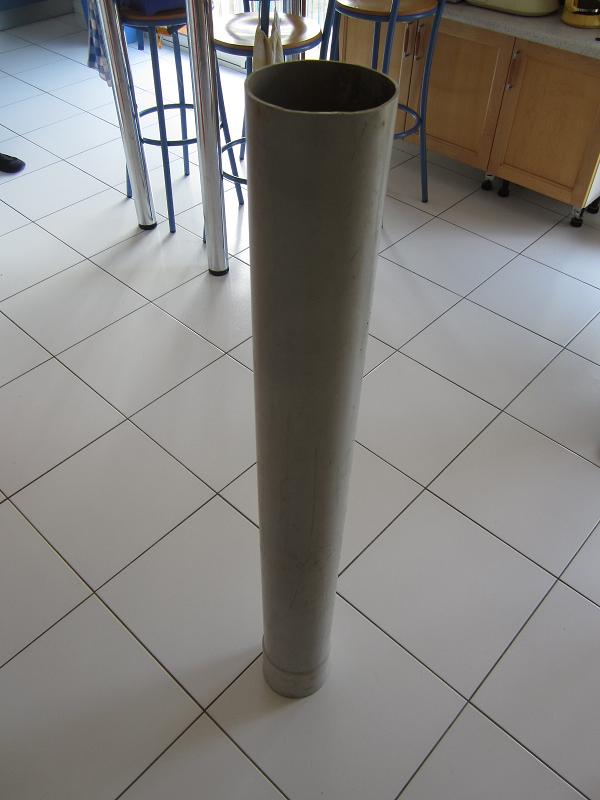

Ce matin, un petit tour à l'entraide Catholique (notre Emmaus local) et 2€ plus tard, je reviens avec l'une des pièces maitresses : un tuyau de PVC D.140 qui servira pour faire le corps. J'adore ce "magasin".

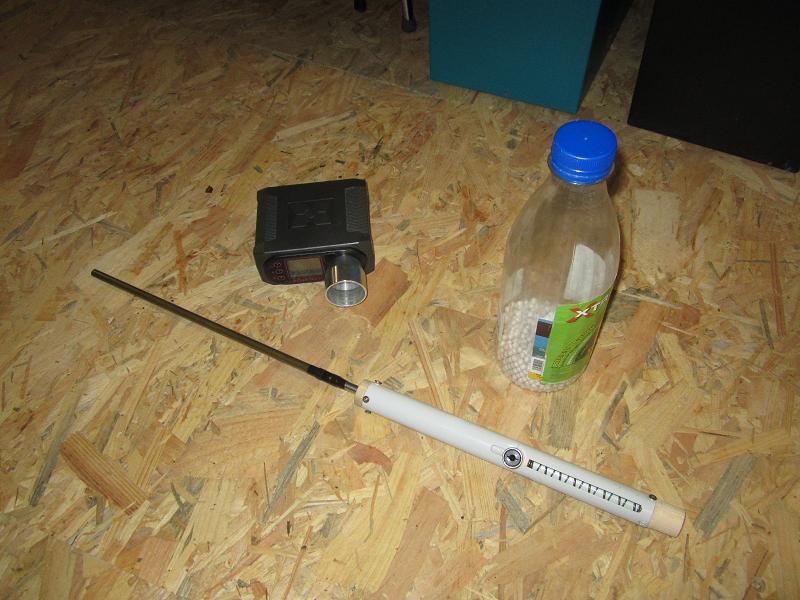

Ayant un chrony sous la main, j'ai fait quelques tests. Voici l'installation de compétition.








Je crois que j'ai encore des progrès à faire dans la création des pistons sur mesure. Bon en même temps, il s'agit d'un proto tout pourri et y a même pas de joint sur le piston, c'est juste un bout de bois dans le cylindre en PVC.
J'ai une super idée pour le piston mais faut que je trouve les pièces.
