[Droop] M72

Un pote m'a demandé de lui concevoir une réplique de M72A2 pour sa tenue Vietnam. On part sur le classique système à grenage 40mm dedans. Lui s'occupera de l'externe et moi de l'interne, notamment le système de percussion de la grenade.

Voilà à quoi ça doit ressembler




L'objectif est de ressembler au vrai cad appuyer sur le dessus (et non à l'arrière comme déjà vu ailleur).
Le principe retenu est un tube interne dans lequel est inséré la grenade, chargé par l'arrière.

il faut que je te retrouve la video du systeme airsoft.

eyes.

la voici

https://www.youtube.com/watch?v=Soo41rkCEwk&feature=relmfu

eyes.

je connaissais eyes mais merci

il faut que je trouve la liaison entre le bouton d'appui sur le dessus et la translation pour la grenade

j'ai des idées mais faut que je dessine à l'échelle. Je prendrai les mesures et vous les transmettrais.

J'ai rêvé de ce projet cette nuit : dingue ça !! J'ai conçu tout le système en rêve.
Bin du coup je m'y suis mis aujourd'hui.

C'est mon petit calem qui va être content ...

Pour la partie interne, le principe retenu est un bloc à l'arrière de la grenade avec un téton monté sur ressort et armé avant l'utilisation.
Le percuteur va traversé le bloc et sera bloqué avec un bout de bois mobile perpendiculairement et qui vient se loger dans une encoche par le dessous. Le percuteur passe à l'intérieur du bloqueur.
('tain, je sais pas si c'est bien clair tout ça).

Je pars d'un bout de bois (un pied de lit en hêtre acheté chez NoZ, j'vais demandé à ce qu'ils me sponsorisent à la fin).

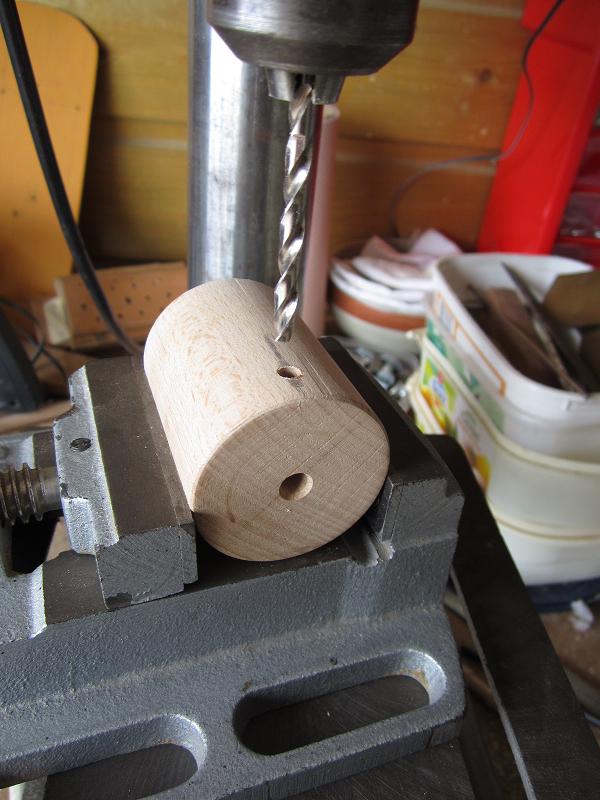

Le tout est mis au diamètre et percé au centre. Je fais un deuxième trou pour le système de blocage (le pré-trou sur l'image).

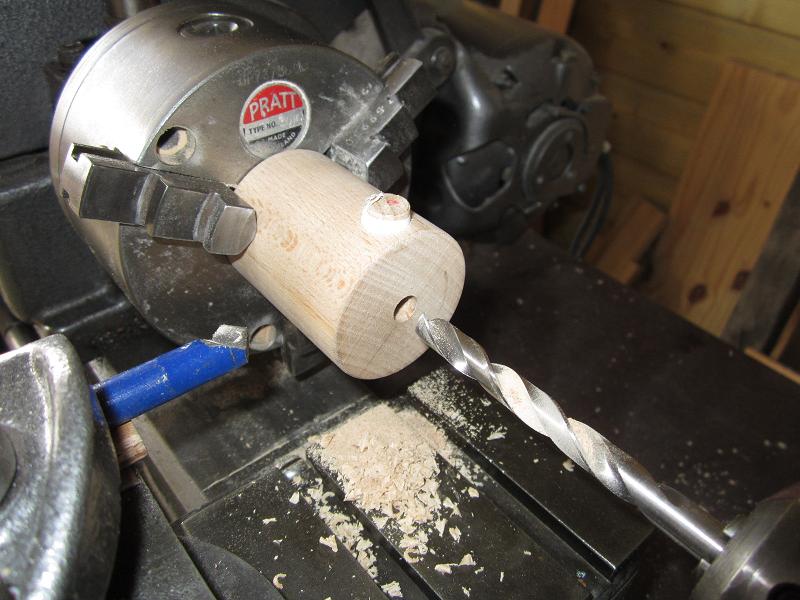

Je perce aux diamètres qui vont bien et je monte un bout de toron de 12 dans le trou perpendiculaire : ce sera mon bloqueur. J'ai pris soin de mettre du téflon pour le coincer en position. Je remonte l'ensemble sur le tour et je perce au diamètre définitif : le centrage du trou sur le bloqueur est parfait.

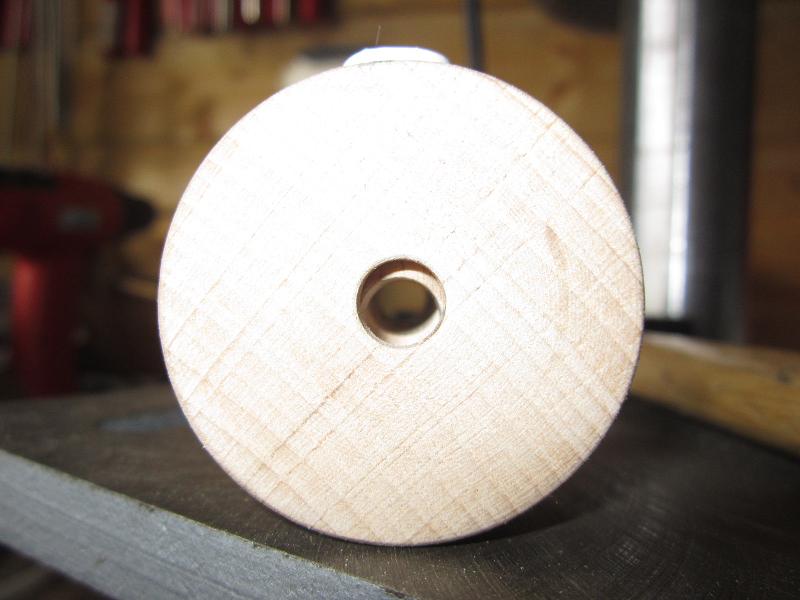

Le bloqueur doit être mobile perpendiculairement. L'astuce est d'enfoncer un petit peu au marteau et de repercer pour enlever ce qui dépasse à l'intérieur. J'obtiens ainsi un oblong qui me permet le mouvement.




Bon voilà toutes les pièces terminée en éclaté, il manque juste une vis sous le bloqueur pour faire le téton de blocage.

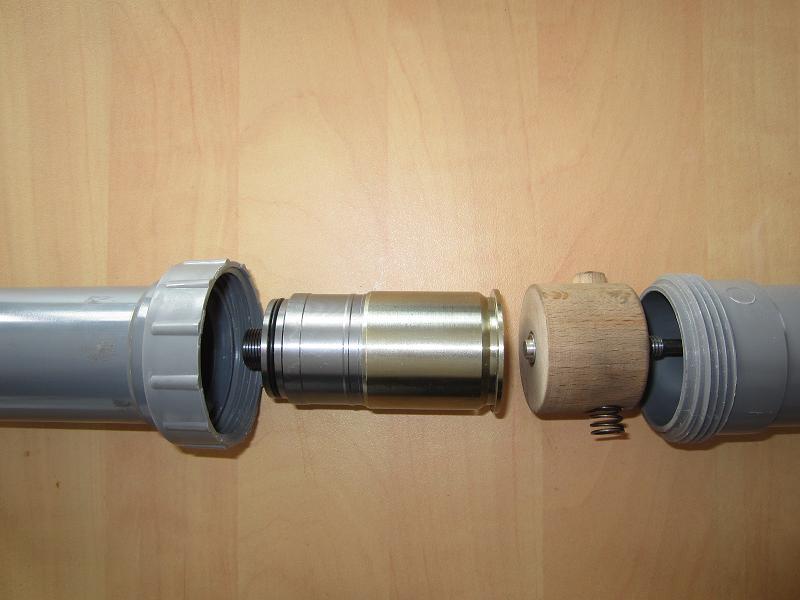

l'ensemble est placé dans des manchons de PVC (la grenade rentre pile de chez poil dedans).





Bon en me relisant, j'y comprends rien moi même mais je sais pas comment expliquer. Posez des questions ou alors il faudrait que je fasse un plan.

Moi j'ai compris!!

C'est pour Calem ce joujou?

rhhhhhooooooooooooo trop yessss, ça marche

oui c'est pour Calem, le monsieur s'occupe de l'extérieur et moi de l'intérieur

J'ai refait le bloqueur en alu, ce sera plus solide.
Je vais essayer de faire une petite vidéo.

y a pas plus limpide comme explication droop , et la derniere image montre bien le systeme de blocage !
bon boulot !

C'est une bonne idée et sa change des percussions par l'arrière.

c'est vraiment pas mal j'ai hate de voir le reste, et surtout une fois fini interne externe

Vous êtes bien gentil de me comprendre, lol

Bon voici quand même une animation qui montre comment ça marche.
Regardez en grand écran sinon on voit rien.

info de culture général: ce systeme se retrouve dans pas mal de mines antipersonnels, une pression sur le plateau permet la descente d'un tiroir avec une fenetre qui bloque le percuteur, la fenêtre ainsi descendue permet la libération d'un percuteur qui vient taper une amorce détonateur qui exite explosif secondaire (PMN, GYATA ....)

voili voilou
eyeshield79

oui sans doute, c'est aussi le système de certains Nerf

tu as des schémas Eyes (oserai-je dire des photos ) ?

oui sans doute dans tout mon stock il faut juste que je les retrouve.

tiens j'ai trouvé ca via google car les mines ce n'est pas secret défense.

Mine type PMN



eyes.

exactement le même principe.

Comme j'ai pas copié, j'en déduis que c'est une bonne idée, lol


Vala, on se rend mieux compte en vrai

j'adore droop !

J'ai trouvé un copain russe.
https://www.youtube.com/watch?v=bS4tOXTT91Y&feature=relmfu
https://www.youtube.com/watch?v=mQYx9WnNM2o&feature=relmfu

J'vais refaire mon système comme le sien car plus pratique à intégrer dans le tube.

Bon aller, je relance le percuteur version copain russe.

Je vais travailler un peu bizarrement car je manque d'équipement (je trouve pas de fraiseuse).
Je commence par prendre des morceaux de bois : 2 bien larges et un de 8mm d'épaisseur (une latte de lit), je dégote également un bout de carré de 8.

mais vous avais tous du bon matos perceuse a colonne tour lol il me faut 20 ans pour avoir sa moi au moins j'ai rien encore mais j'espère avoir se qu'il me faut plus tard

bin ça s'achète tout ça
une perceuse à colonne ça vaut presque rien, un tour c'est un peu plus mais c'est un investissement (et puis ça ne fait jamais que 6 mois sans tabac).

Bon je commence à percer les cales : c'est de l'à peu près. On oublie pas de mettre une vis dans le premier trou pour pas que ça tourne au deuxième.




Je perce les deux morceaux fin en maintenant bien le barreau métallique au milieu.



Ensuite, je contre perce la deuxième grosse cale.




Et voilà mon travail de ce soir. J'arrête faute de tige filetée pour maintenir tout cet ensemble.

J'adore vivement la suite et merci

Perso j'ai rien compris au Russe. Il est ou le soucis avec ton premier système ?

Perso pour un tour vu que je souhaite un combi tour fraiseuse c'est plus d'un an de clops.

Celui du russe c'est bien un m72 démilitarisé qu'il a converti en airsoft?

bah ça dépend de combien tu fumes ...

mon soucis, c'est l'intégration dans le tube prévu, il faut tout charcuter pour appuyer verticalement sur le percuteur. Nous avons décider de copier au mieux le réel. Donc il faut pousser le percuteur pour qu'il déclenche : comme le russe. Il a visiblement intégré le sien dans un vrai M72.

Bon voilà la suite.
Je commence par enrober mon barreau avec du scotch pour supprimer les jeux.
Vous noterez que j'ai fait un rond au bout du carré.




Je place tout ça dans le tour. Je pense que vous commencez à voir où je veux en venir ...
Avant.




Après.

tellement simple, mais qu'il fallait y penser
