(tuto) mad shan par gaston

voila suite a mon projet je vais vous transmette le maximum de plan et astuces pour fabriquer ce petit joujou vu l'empleur des plan a fournir je ferais sa petit a petit voila
légendes des perçages

bleu: 3
rouges :3,5 tarraudé a 4
noir: 4
vert: 4,5 tarraudé a 5
rose: 6,5
jaune:9

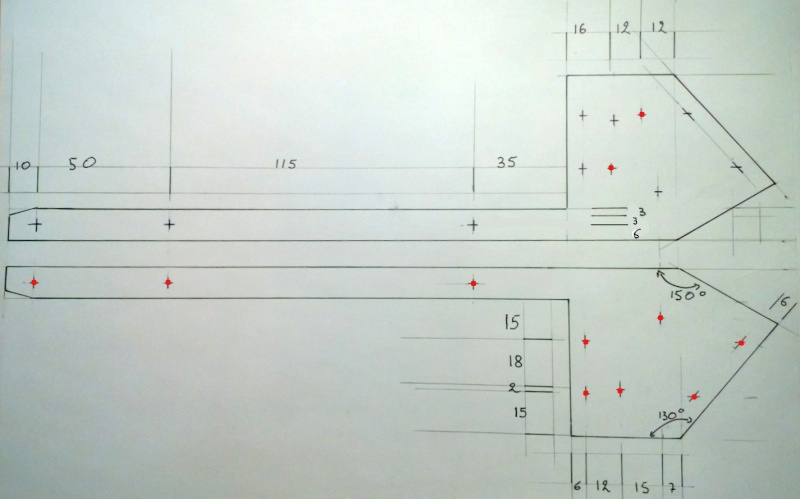

pour commencer les plan des deux plexi qui prennent en sandwich la mechanique

il s'agit de plexiglace de 5mm , les faces dessiner sont les parties intèrrieur



ma petite astuce superposé les deux plexi pour les découpes et perçage tout percé a 3,5 et ensuite reprendre les perçages nécessaire a 4

voila le shéma d'ensemble des pièces en alu il sagit de carré de 12x12

le détail des pièces alu





pour la pièce n°5 il faut effectuer un perçage a chaque bout de la piece a son axe.En haut percer a 2,5 tarraudé a 3 pour recevoir la pièce n°8.Et un perçage en bas a 3,5 tarraudé a 4 pour recevoir la pièce 9 et égallement fixer un ressort








voici la vidéo pour clore ce tuto qui montre le montage ainsi que quelques info sur les compensateur pour rattrapé le diamètre du cannon
https://www.youtube.com/watch?v=C9qei2zrwP8&feature=youtu.be

je vais surement passer pour inculte mais kesako que cet engin? pourrais tu stp nous le décrire ou un schéma de l'engin ou une photo? car je ne vois pas du tout à quoi cela peut ressembler.

Voila tes réponses
https://airsoft-krispies.forumactif.org/t3717-le-mad-shan-par-gaston

merci vivement la suite des cotes...

petit édit sur les plan ,n'hésiter pas a me dire si il reste des détaille qui ne sont pas clair c'est mon premier tuto donc soyez indulgent

gastonlagachette a écrit:Voila tes réponses
https://airsoft-krispies.forumactif.org/t3717-le-mad-shan-par-gaston

Merci pour le lien, très joli projet et belle réalisation. La maitrise du bois est indiscutable mais aussi l'imagination est là.

Kvrt a écrit:Pourrais-tu m'éclairer sur la façon dont tu as fait cette partie là, s'il te plait !

Je pense que tu as chauffer un tuyau de PVC est tu lui a donner cette forme arrondie et pour le coter du percuteur cela surement être pareil mais j'aimerai avoir ta lumière sur ceci

vas voir son autre post sur le sujet il écrit la façon de faire cette pièce, par superposition de plexi si je me trompe pas. il y explique aussi le mecanisme...
https://airsoft-krispies.forumactif.org/t3717-le-mad-shan-par-gaston?highlight=mad+shan

oui comme dit freeman c'est un empilement de plexi vissé sur la partie mecanique si tu regarde bien mon 1 dessin il y a deux trous qui sont que d'un coté et sevent donc a fixé l'empilement qui a les vis apparente et pour l'autre elle est vissé en meme temps que la piece en allu n°4 .Pour la forme une fois le collage fait je lui ait d'abord donné la forme arrondi que l'on voit de coté puis jai tout monté pour faire un arrondi sur le dessus qui correspond bien a la forme du cannon

Quesque tu n'as pas compris le sens de collage des plexi,la manière de les vissé,la manière de les usiner

j'essayerais de faire au plus clair en attendant les plan continue et si il y a des détaille incompris sur les plan poster n'hésiter pas a me le signaler

une video vient d'être éditer pour finir ce tuto
avec tous sa j'espère que ce mad shan aura des ptit frères

Je bave devant ton mad shan *.* mais perso j'ai pas el talent pour faire ça proprement

j'ai un projet similaire mais je sais pas si je vais pas en faire un comme ca...

quoi qu'il en soit n'oublie pas de poster des photos

noxis117 a écrit:Je bave devant ton mad shan *.* mais perso j'ai pas el talent pour faire ça proprement

c'est a force d'essayer et de faire des erreurs qu'on fini par arriver à faire quelque chose qui a de la gueule


Sinon trés beau travail

Salut Gaston, je vais passer pour un inculte mais dit moi j'ai vus sur la pièce No5 il faut faire un perçage au diamètre de 9mm (? c'est pas un peux gros?) et une autre chose pour le ressort qui sert pour le blocage tu as utilisé quel type de ressort et pour la gâchette même question? Et encore une question (et oui) pour la crosse tu peux en faire une comme pour le M79?
Merci pour ta réponse
Meilleures bricolages

Alors pour ce qui est de la pièces5 est percé aussi Gros tous simplement parce que le ressort (6,5x12)x2 doit passez au travers. Ce afin de porter sur la pièce 4 .le ressort que j'ai mis pour la retenue du cannon c'est un ressort de 8,5x47. Je ne sais pas si se sont les ressorts les plus adaptée mais il s'agit de ressort que j'avais acheté sur eBay c'était un coffret qui comprenait un peu de tous voila. Enfin pour ce qui est de la crosse type m79 il faut modifier le system de charnière car la partie bois du m79 est en deux morceaux alors que se lg a une crosse qui est d'un tenant donc il y a tout de même quelques modife a apporté pour être plus proche du m79 voila j'espère avoir répondu à toutes tes questions

Merci à toi pour toutes tes réponses et si le système de fermeture est différent sur le vrai M79 (ou la réplique) c'est pas grave pour autant qu'il fonctionne, pardon pour les puristes.
Salutations

bon je me suis grandement inspiré de ta réalisation mais j'ai apporté mes modifs pour ne pas faire un copier-collé, je prend plein de photos pour le tuto , je n'ai pas encore fini mais ça avance bien... je fais le tuto des que tout est fini tests compris...

encore merci a toi gaston pour m'avoir inspiré...

de rien c'est fait pour sa les forum
