    Ventouse Gopro homemade

    jejeBG 74
    jejeBG 74
    vis rouillée
    vis rouillée

    Messages : 81
    Date d'inscription : 06/04/2013
    Age : 25
    Localisation : Haute-savoie

    Ventouse Gopro homemade  Empty Ventouse Gopro homemade

    Message par jejeBG 74 le Mar 13 Mai - 0:11

    Bonjour à tous !!

    Ca faisait longtemps que je n'avais rien posté mais vu que j'ais fabriqué ca parce que j'en avait besoin pour filmer mes vols en planeur, j'ais pensé que ca pourrait aussi inspirer ceux qui ont une Gopro ou autre caméra et qui ont pas envie de dépenser 45€ pour ... une ventouse !! Et bien voilà une manière simple et efficace pour faire votre ventouse pour Gopro .

    Déjà voici la ventouse :

    Ventouse Gopro homemade  Ventou19

    Là la ventouse vérouillée :

    Ventouse Gopro homemade  Ventou20

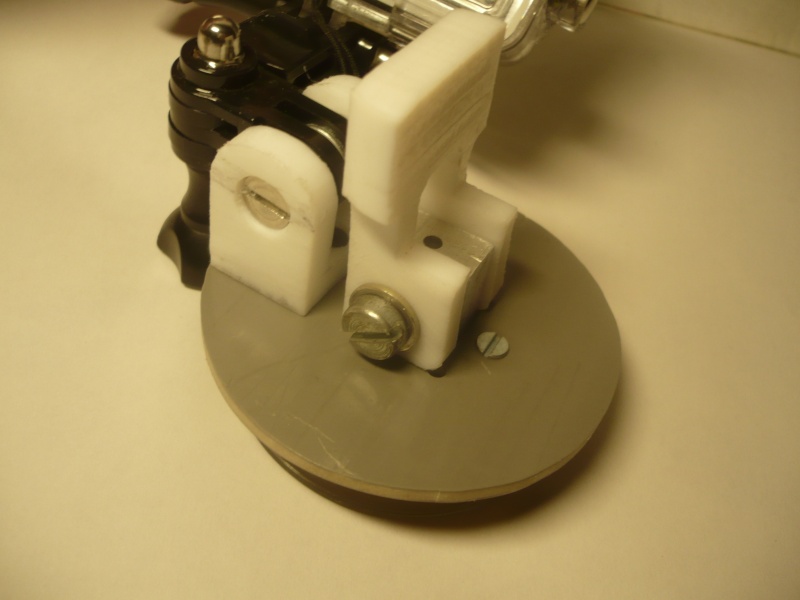

    Et là déverouillée :

    Ventouse Gopro homemade  Ventou21

    Donc c'est tout simple déjà j'ais récupéré une ventouse sur un support de sèche cheveux ( exactement le même que celui là )

    Ventouse Gopro homemade  Ventou14

    j'ais ensuite taraudé un rectangle d'alu pour visser la ventouse puis je l'ais percé en 6 perpendiculairement au filetage de la ventouse pour y fixer le "clapet" de verrouillage :

    Ventouse Gopro homemade  Ventou24

    Ensuite j'ais découpé un disque en pvc de 7cm de diamètre que j'ais découpé au centre aux mêmes dimensions que le rectangle fixé a la ventouse puis sous le disque afin de retenir la ventouse lorsque l'on verrouille, j'ais fixé un morceau de tube en pvc de 40 :

    Ventouse Gopro homemade  Ventou23

    puis assembler le tout :

    Ventouse Gopro homemade  Ventou22

    puis y'a juste à rajouter le support pour fixer la fixation 3 axes de la Gopro :

    Ventouse Gopro homemade  Ventou25

    Voilà à vous de jouer Razz et si vous voulez le plan 3D sous SketchUp demandez moi en mp vu que je n'ais pas trouvé le moyen de mettre un lien pour le telecharger directement :/


    Dernière édition par jejeBG 74 le Ven 29 Aoû - 21:31, édité 1 fois
    MISTER DEE
    MISTER DEE
    boulon d'argent
    boulon d'argent

    Messages : 1148
    Date d'inscription : 04/01/2013
    Age : 49
    Localisation : Angers

    Ventouse Gopro homemade  Empty Re: Ventouse Gopro homemade

    Message par MISTER DEE le Mar 13 Mai - 21:47

    approuved
