    [tuto] Chargeur court pour Garand, voir M14

    daug
    daug
    Admin

    Messages : 773
    Date d'inscription : 28/05/2010
    Age : 50
    Localisation : Bordeaux

    [tuto] Chargeur court pour Garand, voir M14 Empty [tuto] Chargeur court pour Garand, voir M14

    Message par daug le Dim 26 Fév - 19:43

    Salut à tous, je vais vous proposer une tuto pour fabriquer des chargeurs courts pour garand ou m14. Ce tuto a été réalisé par un membre de mon forum "Airsoftorik".
    Je remercie donc Sherman de m'avoir autoriser ce tuto sur d'autres forum.
    Allez c'est partie, bonne lecture à tous, c'est mon ami Sherman qui prend le relais :



    Pour les outils il vous faut :
    Un cutter
    Colle à PVC
    Une Dremel ou sa cousine (pour poncer l’intérieur du chargeur King Arms c’est plus facile)
    Une scie à onglet pour modélisme
    Une réglette (à moins que vous préfériez faire vos mesures au pif)
    Du papier
    Un crayon
    Des serre-joints
    Du papier à poncer
    Un tournevis x
    Un bidon d’huile de coude de 5 litres de préférence
    Du sang froid
    De la patience
    Des sparadraps (et oui il y a un cutter)
    Des lunettes de protection (et oui il y a aussi la dremel)

    Il vous faut un chargeur King Arms 110bbs (Attention les chargeurs Cyma 140bbs ne conviennent pas) et un chargeur VSR10

    [tuto] Chargeur court pour Garand, voir M14 P1040929

    Premier travail sortez le ressort des chargeurs

    [tuto] Chargeur court pour Garand, voir M14 P1040930
    [tuto] Chargeur court pour Garand, voir M14 P1040931

    Coupez votre chargeur King Arms à la longueur désirée (attention il vaut mieux qu’il soit trop long que trop court)
    [tuto] Chargeur court pour Garand, voir M14 P1040932
    [tuto] Chargeur court pour Garand, voir M14 P1040933

    Ouvrez en deux le chargeur King Arms (attention aux ressorts qui sautent)
    [tuto] Chargeur court pour Garand, voir M14 P1040934

    En superposant une feuille de papier, faites un calque du chargeur VSR10
    [tuto] Chargeur court pour Garand, voir M14 P1040935

    Ce calque va vous servir à faire votre modèle de découpe du chargeur VSR10 en pliant la feuille
    [tuto] Chargeur court pour Garand, voir M14 P1040936

    Videz les entrailles du chargeur King Arms
    [tuto] Chargeur court pour Garand, voir M14 P1050010

    Puis avec une « dremel » poncez les parois intérieures pour leur faire une cure d’amincissement
    [tuto] Chargeur court pour Garand, voir M14 P1050011

    Poncez les parois externes du chargeur VSR10
    [tuto] Chargeur court pour Garand, voir M14 P1050012

    Coupez la sortie du chargeur VSR 10
    [tuto] Chargeur court pour Garand, voir M14 P1050013

    Faites vos marquages de découpe en vous servant du gabarit
    [tuto] Chargeur court pour Garand, voir M14 P1050014
    [tuto] Chargeur court pour Garand, voir M14 P1050015

    Coupez avec une scie à onglet pour avoir une coupe et un angle les meilleurs possible
    [tuto] Chargeur court pour Garand, voir M14 P1050016

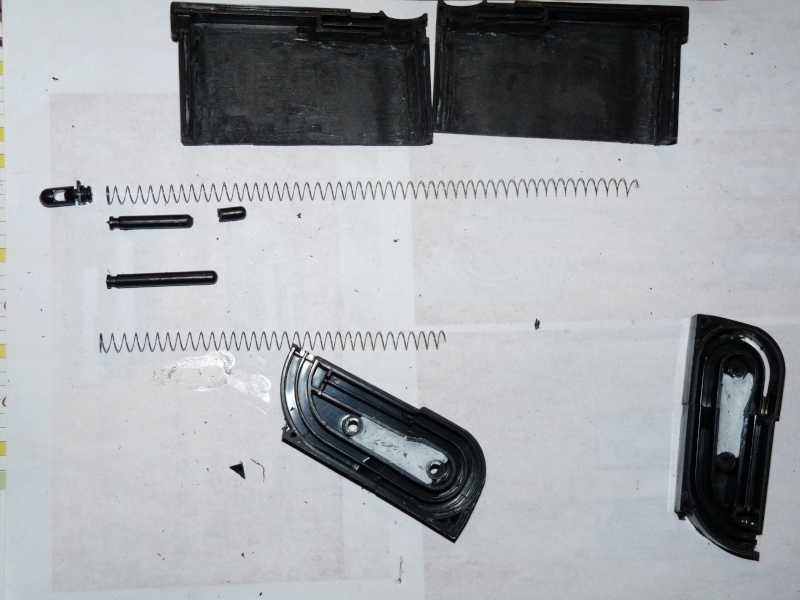

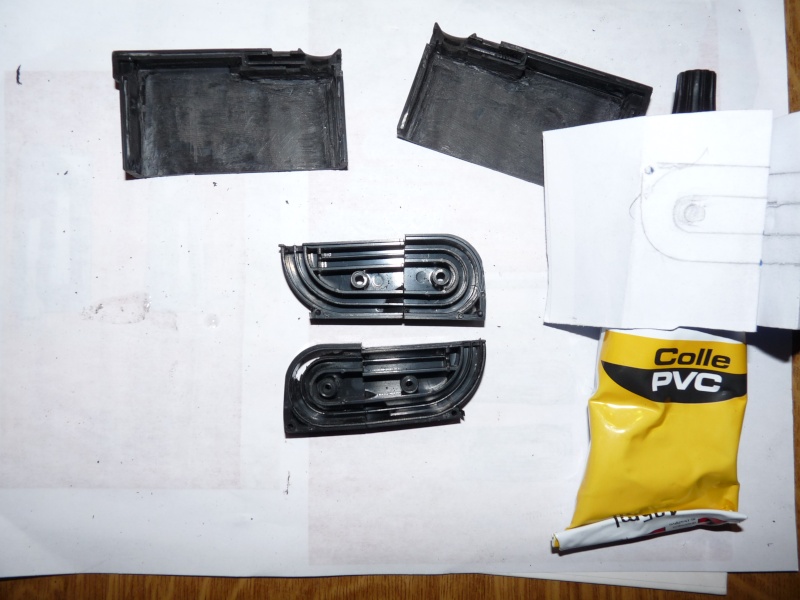

    Après avoir fait des essais à blanc pour voir si le chargeur VSR10 rentre dans le chargeur King Arms autant en longueur qu’en épaisseur, modifiez le canal du ressort en le pliant un peu avec une petite pince, et raccourcissez le ressort et son axe de maintien ça peut faire gagner la place d’une bille, collez les deux morceaux avec un peu de colle à PVC, la prise est plutôt rapide
    [tuto] Chargeur court pour Garand, voir M14 P1050017
    [tuto] Chargeur court pour Garand, voir M14 P1050020

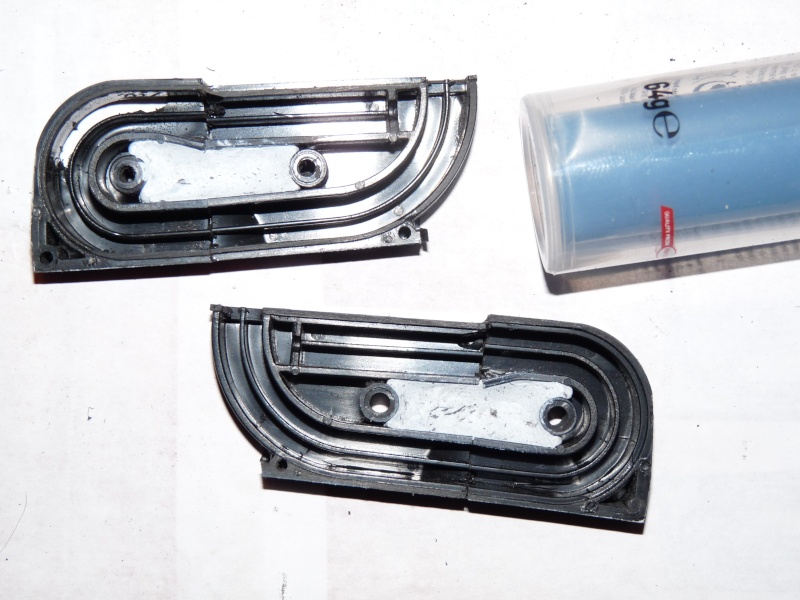

    Remplissez le centre avec du mastic bi-composant pour bien solidifier l’ensemble
    [tuto] Chargeur court pour Garand, voir M14 P1050018

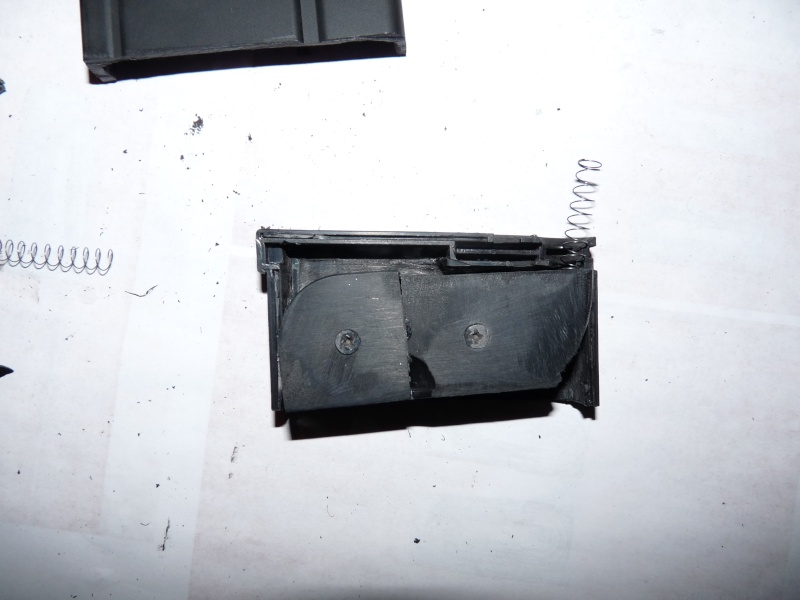

    Vissez votre chargeur VSR10 puis mettez le en place, dès que c’est bon collez le comme sur la photo les vis apparentes car si elles gênent, en mettant de la colle dessus le plastique de l’autre partie du chargeur King Arms va fondre un peu au moment de l’assemblage
    [tuto] Chargeur court pour Garand, voir M14 P1050019

    Une fois assemblé il vous faudra poncer un peu le dessus du chargeur pour que le puits du M14 rentre bien dans celui du chargeur
    [tuto] Chargeur court pour Garand, voir M14 P1050021

    Collez le fond du chargeur
    [tuto] Chargeur court pour Garand, voir M14 P1050022

    Une fois sec, poncez les cotés pour avoir une meilleur finition, et vous avez un chargeur pour votre garand d’une contenance de 15bbs.
    [tuto] Chargeur court pour Garand, voir M14 P1050023
    [tuto] Chargeur court pour Garand, voir M14 P1050024
    [tuto] Chargeur court pour Garand, voir M14 P1050025
    Conclusion ça vous fait un chargeur à 20euros pour 15bbs, pour ne pas trop perdre en capacité avec le bb-loader il vous faut remplir le puits de la réplique (6bbs) avant de mettre le chargeur et changer le chargeur en mettant la réplique à l’envers.
    Le chargeur dépasse à peine de la crosse, mais attention à ne pas le faire trop court car vous aurez du mal à le sortir après, à moins de lui faire une plaque comme sur le garand, moi je l’ai faite mais juste pour la mettre quand il est au râtelier.

    Bon bricolage


    _________________
    SI UNE FOUGERE TE PARLE.....C'EST MOI !!![b]
    shadows
    shadows
    MODERATEUR
    MODERATEUR

    Messages : 578
    Date d'inscription : 16/09/2009
    Age : 28
    Localisation : Belfort

    [tuto] Chargeur court pour Garand, voir M14 Empty Re: [tuto] Chargeur court pour Garand, voir M14

    Message par shadows le Dim 26 Fév - 20:40

    Super tuto mon cher Daug comme dab bien détailer approuved


    _________________
    I.♥️.M4**************S-airsoft.fr****************I.♥️.M4

    Lance grenade M203 ██████████████████████████████████ 100%

    Kit oreillette ██████████████████████████████████ 100%

    M79 ██████████████████████████████████ 100%

    REVOLVER LAUNCHER ██████████████████████████████████ 100%

    Bloc détent l96 metal X3: ██████████████████████████████████ 100%
    eyeshield79
    eyeshield79
    MODERATEUR
    MODERATEUR

    Messages : 1911
    Date d'inscription : 13/02/2011
    Age : 45
    Localisation : deux sevres

    [tuto] Chargeur court pour Garand, voir M14 Empty Re: [tuto] Chargeur court pour Garand, voir M14

    Message par eyeshield79 le Dim 26 Fév - 21:23

    du grand art!!! y a du travail !!! félicitation pour cette réalisation et de surcroit ce superbe petit tuto.

    eyes.


    _________________
    pieds de missiles commander via PC ████████████████████ 60%
    M4 Minigun ███████████████████ 95%
    GL 06 ████████████████████ 100%
    double M134 ███████████████████ 10%
    dynamite avec minuteur ████████████████████ 60%
    custom MP5 ████████████████████ 50%
    M2HB 12.7 browning 50 ███████████████████ 95%
    MODER plan effectué
    valise bombe atomique plan en stand bye.
    Fenix
    Fenix
    ecrou or
    ecrou or

    Messages : 772
    Date d'inscription : 20/07/2011
    Age : 28
    Localisation : Brest

    [tuto] Chargeur court pour Garand, voir M14 Empty Re: [tuto] Chargeur court pour Garand, voir M14

    Message par Fenix le Dim 26 Fév - 22:40

    Ah ... J avais mal compris le titre, et au final je croyais que tu allais faire l inverse (rendre plus long en aspect le chargeur de vsr-10, pour simplifier les changements de chargeur. (projet que j ai en tête pour mon well)
    J avais pas comprendu ^^

    Tuto sympa, clair, propre, le résultat est au rendez vous.
    RAS.
    SoKaR
    SoKaR
    boulon d'or
    boulon d'or

    Messages : 1604
    Date d'inscription : 10/06/2011
    Age : 63
    Localisation : Charleroi BELGIQUE

    [tuto] Chargeur court pour Garand, voir M14 Empty Re: [tuto] Chargeur court pour Garand, voir M14

    Message par SoKaR le Jeu 1 Mar - 22:58

    merci super travail
