    silencieux homemade pour G 36 C

    Message par DOOMER le Ven 27 Mai - 17:35

    Bonjour à tous,

    En tant que nouvel inscrit,je me dois de vous faire part de mon dernier bidouillage airsoftien...Suspect

    Je vais vous expliquer comment vous fabriquer un silencieux pour G 36 C de chez ASG(je suppose qu'il pourrait s'adapter à bien d'autres modèles...)pour...ben rien en fait !Si vous bricolez vous avez tout chez vous Very Happy sinon foncez chez bricolemanland !

    Je vous mets les cotes de mémoire donc n'hésitez pas à modifier si ça ne colle pas et pour vous faire une idée mattez le tutos de notre maitre à tous(mais c'est qui ce mec ???Krispies évidemment!!!)

    Vous aurez besoin :OUTILS
    -une bonne perceuse et des mèches acier
    -une scie sauteuse et des lames acier
    -une meuleuse (pas obligatoire mais c'est plus rapide avec)
    -une lime métal
    -un étaux
    MATERIAUX
    -un tube pvc de 32/3,2(ou autre , moi j'avais ça et c'est nikel surtout pour la suite des opérations...)
    -un tube en métal de 1,2cm de diamètre(ou autre...)
    -un morceau de tissu ( ou autre...)
    -une plaque de polycarbonate de 5mm (ou autre...lol)
    -l'embout cache poussière vendu avec votre réplique
    -un tube de colle glue/cyanoacrylate etc

    Voila à quoi votre réplique ressemblera....Si vous le voulez !!! affraid

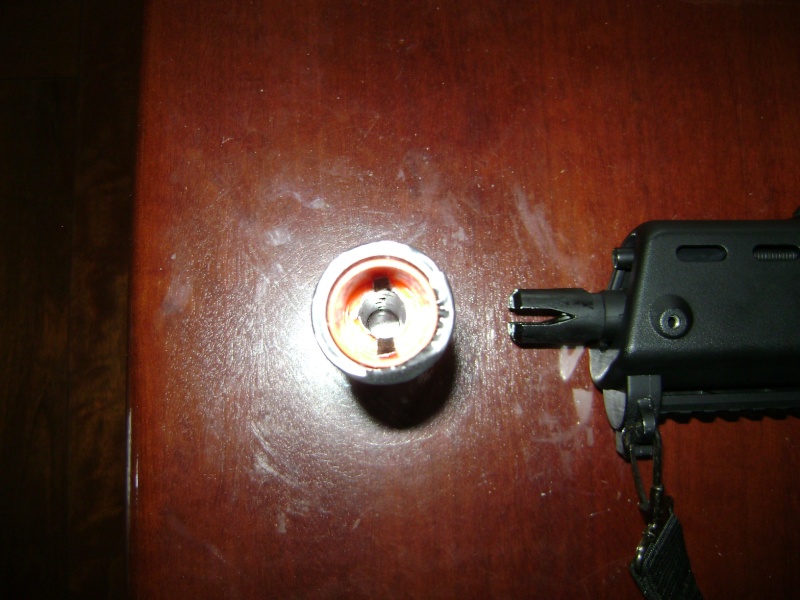

    je vous montre ça de près:




    Pour commencer découpez votre tube PVC à 15cm avec la scie sauteuse.
    Ensuite coupez votre tube acier à 13cm.
    avec votre scie sauteuse/meuleuse taillez les deux "dents" de 2mm de large sur 2cm de long (attention c'est chaud !)et meulez l'autre bout pour l'affiner(vous verrez pourquoi...)
    Taillez deux rondelles de polycarbonate: une à 3,2cm de diamètre et l'autre à 2,8cm, collez les à la glue et percez les rondelles avec une mèche acier de 11mm au centre et usinez la petite avec une mèche de 12.
    Percez votre tube acier de part en part à plusieurs endroits (moi je n'ai fait que six trous parceque mon tube était tout pourrit mais n'hésitez pas à en faire...)
    Prenez votre cache poussière et percez au cutter pour que votre tube acier( coté lamelle)s'insère parfaitement (donc il vous faudra faire deux encoches pour les lamelles)
    Taillez un morceau de chiffon de 8cm sur 5cm a peu près scratch

    Vous voila en phase finale de votre beau silencieux !!!

    le montage est trés simple d'ailleurs avec les photos et le tutos de krispies vous savez comment faire ...
    Rolling Eyes

    Bon d'accord je continue...:

    Donc vous enroulez votre chiffon sur le tube à l'endroit des trous Shocked
    ensuite vous rentrez en force le coté meulé de votre tube acier dans vos rondelles collées (ça doit tenir !)
    glissez le tout dans votre tube PVC
    Collez les rondelles à votre tube de PVC
    Et collez ,enfin, votre embout cache poussière dans votre tube de PVC qui vient de se transformer ,sous vous yeux ébahi ,en silencieux démontable sans aucune vis !!!

    Pour la finition je n'ai rien fait a part un coup de scotch d'électricien Embarassed
    mais quelques petits percages sur l'extérieur et une peinture noire ou camo (comme mister K)

    Evidement j'entends déja les puristes ou Geek crier au scandale ! Un silencieux à ce prix là mais que fait la police ???Et quid des performances ???
    Je confesse que mon système est rudimentaire et qu'il vous faudra bien le caler pour avoir un bon tir.Mais voila je bidouille !!!Le résultat est assez sympa et ça "claque" moins que sans....
    En espérant avoir fait quelques heureux cheers

    N'hésitez pas à me contacter si vous rencontrez des problèmes ou si vous ne comprenez rien No
    Bref j'essaierais de vous répondre, promis...

    PS:Si vous insistez vraiment beaucoup je m'en referais peut être un nikel...en vidéo et tout et tout....

    Bon bricolage à vous tous !Airsoftement

    DOOMER


    Dernière édition par DOOMER le Dim 29 Mai - 22:46, édité 1 fois

    eyeshield79
    MODERATEUR
    MODERATEUR

    Messages : 1907
    Date d'inscription : 13/02/2011
    Age : 41
    Localisation : deux sevres

    Re: silencieux homemade pour G 36 C

    Message par eyeshield79 le Ven 27 Mai - 17:46

    nickel ton systeme même principe que pour moi a emboitement l'avantage s'est qu'il n'y a pas besoin de retirer le manchon cache flamme contrairement a moi.

    nickel félicitation

    eyeshield79


    _________________
    pieds de missiles commander via PC ████████████████████ 60%
    M4 Minigun ███████████████████ 95%
    GL 06 ████████████████████ 100%
    double M134 ███████████████████ 10%
    dynamite avec minuteur ████████████████████ 60%
    custom MP5 ████████████████████ 50%
    M2HB 12.7 browning 50 ███████████████████ 95%
    MODER plan effectué
    valise bombe atomique plan en stand bye.

    Merlin
    vis rouillée
    vis rouillée

    Messages : 133
    Date d'inscription : 25/05/2011
    Age : 36
    Localisation : St Laurent Nouan (41)

    Re: silencieux homemade pour G 36 C

    Message par Merlin le Ven 27 Mai - 22:38

    Parfait se petit system très bon travail Very Happy

    Mais une question stupide combien pourrais me couter une plaque de polycarbonate en 5mm?

    Car pour le coup c'est tout se qu'il me manquerais Sad encore un projet en attente Crying or Very sad Crying or Very sad


    Dernière édition par Merlin le Ven 27 Mai - 22:41, édité 1 fois

    arbres13
    MODERATEUR
    MODERATEUR

    Messages : 2699
    Date d'inscription : 20/10/2010
    Localisation : Brest ( pays de la pluie )

    Re: silencieux homemade pour G 36 C

    Message par arbres13 le Ven 27 Mai - 22:39

    super bon boulot Smile


    _________________
    Ma philosophie est simple : difficile de se perdre quand on ne sait pas où on va...

    DOOMER
    ecrou argent
    ecrou argent

    Messages : 253
    Date d'inscription : 27/05/2011
    Age : 38
    Localisation : st etienne la thillaye (calvados)

    Re: silencieux homemade pour G 36 C

    Message par DOOMER le Ven 27 Mai - 22:45

    Merci !

    Pour le polycarbonate je ne connais pas le prix,mais tu dois pouvoir le remplacer par un autre morceau style pvc...

    Very Happy Si il te reste du tuyau tu le chauffe et tu l'aplatis bounce !!!

    Merlin
    vis rouillée
    vis rouillée

    Messages : 133
    Date d'inscription : 25/05/2011
    Age : 36
    Localisation : St Laurent Nouan (41)

    Re: silencieux homemade pour G 36 C

    Message par Merlin le Ven 27 Mai - 22:51

    ok doc bon bas direction le garage alors bouncebouncecheersdrunken

    Merci pour l'idée

    eyeshield79
    MODERATEUR
    MODERATEUR

    Messages : 1907
    Date d'inscription : 13/02/2011
    Age : 41
    Localisation : deux sevres

    Re: silencieux homemade pour G 36 C

    Message par eyeshield79 le Ven 27 Mai - 23:03

    tu peux prendre du PVC que tu aplatis puis tu decoupes deux rondelles l'une au diamètre exterieur et une au diametre intérieur, tu les colles l'une a l'autre et hop tu emboites.

    et pour finalisé sur la rondelle extérieur tu la perce au diametre intérieur du tube interne et la rondelle qui est au diametre intérieur tu la perce au diametre exterieur au tu be interne comme ca cela te fais une petie zone de calage pour le centrage de ton tube interne.

    si soucis je fais un dessin juste a demander.

    eyeshield79


    _________________
    pieds de missiles commander via PC ████████████████████ 60%
    M4 Minigun ███████████████████ 95%
    GL 06 ████████████████████ 100%
    double M134 ███████████████████ 10%
    dynamite avec minuteur ████████████████████ 60%
    custom MP5 ████████████████████ 50%
    M2HB 12.7 browning 50 ███████████████████ 95%
    MODER plan effectué
    valise bombe atomique plan en stand bye.

    DOOMER
    ecrou argent
    ecrou argent

    Messages : 253
    Date d'inscription : 27/05/2011
    Age : 38
    Localisation : st etienne la thillaye (calvados)

    Re: silencieux homemade pour G 36 C

    Message par DOOMER le Ven 27 Mai - 23:09

    Exactement ! Merci eyeshield79 !

    Et il faudra bien limer le coin extérieur de ta grosse rondelle(on ne rigole pas lol! )

    Comme si bien expliqué sur la vidéo du King ...

    Merlin
    vis rouillée
    vis rouillée

    Messages : 133
    Date d'inscription : 25/05/2011
    Age : 36
    Localisation : St Laurent Nouan (41)

    Re: silencieux homemade pour G 36 C

    Message par Merlin le Ven 27 Mai - 23:18

    eyeshield79 a écrit:si soucis je fais un dessin juste a demander.eyeshield79

    En effet se serais bien sympa scratch

    eyeshield79
    MODERATEUR
    MODERATEUR

    Messages : 1907
    Date d'inscription : 13/02/2011
    Age : 41
    Localisation : deux sevres

    Re: silencieux homemade pour G 36 C

    Message par eyeshield79 le Ven 27 Mai - 23:33

    voila



    eyeshield79


    _________________
    pieds de missiles commander via PC ████████████████████ 60%
    M4 Minigun ███████████████████ 95%
    GL 06 ████████████████████ 100%
    double M134 ███████████████████ 10%
    dynamite avec minuteur ████████████████████ 60%
    custom MP5 ████████████████████ 50%
    M2HB 12.7 browning 50 ███████████████████ 95%
    MODER plan effectué
    valise bombe atomique plan en stand bye.

    DOOMER
    ecrou argent
    ecrou argent

    Messages : 253
    Date d'inscription : 27/05/2011
    Age : 38
    Localisation : st etienne la thillaye (calvados)

    Re: silencieux homemade pour G 36 C

    Message par DOOMER le Sam 28 Mai - 0:14

    Bravo c'est exactement ça ! Very Happy

    Merlin
    vis rouillée
    vis rouillée

    Messages : 133
    Date d'inscription : 25/05/2011
    Age : 36
    Localisation : St Laurent Nouan (41)

    Re: silencieux homemade pour G 36 C

    Message par Merlin le Sam 28 Mai - 0:36

    ok merci pour le plan eyeshield en image sa va de suite mieux je vous fait signe si je galère à un moment.
    Mais c'est bon pour moi la je vais me pieuter j'en peut plus.

    Merci encore pour tout Wink
    Bonne nuit à tous

    DOOMER
    ecrou argent
    ecrou argent

    Messages : 253
    Date d'inscription : 27/05/2011
    Age : 38
    Localisation : st etienne la thillaye (calvados)

    Re: silencieux homemade pour G 36 C

    Message par DOOMER le Dim 29 Mai - 21:17

    Voici les étapes les unes après les autres :

    Découpez votre tuyau à la taille voulue.

    Avec la scie cloche découpez vos 2 rondelles



    Puis limer les et alésez la petite à votre tube

    Ensuite la découpe du tube acier


    Puis le perçage et la fabrication des deux "dents"

    Collez vos rondelles et perçez-les au diamètre intérieur de votre tube acier

    Puis perçez la plus petite à la taille extérieur de votre tube acier(ne vous marrez pas c'est la seule mèche de 12 que j'ai !!!)

    Ce qui ressemblera à ça :

    Ensuite enroulez le chiffon autour du tube acier et scotchez-le bien(clin d'oeil à Daug;il comprendra !)Very Happy

    Insérez le tube acier dans votre petite rondelle

    Puis collez le cache poussière une fois que vous l'aurez découpé au cutter en prenant bien soin de faire une encoche pour les deux "dents"


    Voila tout est dit !Enfin ,je crois Rolling Eyes

    Ne paniquez pas vous êtes sobre(enfin j'espère pour vous ! Suspect ),il y a bien plusieurs silencieux sur les photos lol!

    Airsoftement

    DOOMER

    DOOMER
    ecrou argent
    ecrou argent

    Messages : 253
    Date d'inscription : 27/05/2011
    Age : 38
    Localisation : st etienne la thillaye (calvados)

    Re: silencieux homemade pour G 36 C

    Message par DOOMER le Mar 31 Mai - 22:47

    Et voila après finitions (perçage, peinture et vernis) !cheers






    Encore merci à toi Krispies ! Very Happy

    Merlin
    vis rouillée
    vis rouillée

    Messages : 133
    Date d'inscription : 25/05/2011
    Age : 36
    Localisation : St Laurent Nouan (41)

    Re: silencieux homemade pour G 36 C

    Message par Merlin le Mar 31 Mai - 22:57

    si je peut me permettre aux niveaux finitions si tu avais passé un coup de papier de verre à l'eau sa aurais éviter les remonter de rayures visible

    sinon beau boulot
    Bravo

    DOOMER
    ecrou argent
    ecrou argent

    Messages : 253
    Date d'inscription : 27/05/2011
    Age : 38
    Localisation : st etienne la thillaye (calvados)

    Re: silencieux homemade pour G 36 C

    Message par DOOMER le Mer 1 Juin - 11:49

    Au contraire !Permet toi !

    Je n'ai jamais été trés fort en finitions...Mais quand je vois ce que ça pourrait donner, je me dis qu'il faut vraiment que j'y travaille ! Shocked

    Ne soyez pas avares de conseils ou de remarques.Ils sont tous bons à prendre !

    Ps: petite astuce supplémentaire; vous pouvez mettre une petite ficelle(ou autre)entre le cache poussière et le tube de PVC pour bien caler le tout.... Wink

    Merlin
    vis rouillée
    vis rouillée

    Messages : 133
    Date d'inscription : 25/05/2011
    Age : 36
    Localisation : St Laurent Nouan (41)

    Re: silencieux homemade pour G 36 C

    Message par Merlin le Mer 1 Juin - 21:28

    Salut à tous

    Suite à de nombreux MP de la part de Doomer voici quelques clichées de mon silencieux sur mon G36 avec canon interne c'est la première création ne m'assassiné pas de suite lol!






    La seconde sera le kit déco j'hésite encore je ne veut pas faire comme tout le monde (mon côter anti-conformisme Wink )
    si il y a des personnes qui ont besoin de renseignement complémentaire fait signe

    Joker
    ecrou or
    ecrou or

    Messages : 981
    Date d'inscription : 20/06/2010
    Age : 35
    Localisation : Derrière Toi !!!!

    Re: silencieux homemade pour G 36 C

    Message par Joker le Mer 1 Juin - 22:33

    Moi je trouve ca tres bien pour une premiere Smile

    arbres13
    MODERATEUR
    MODERATEUR

    Messages : 2699
    Date d'inscription : 20/10/2010
    Localisation : Brest ( pays de la pluie )

    Re: silencieux homemade pour G 36 C

    Message par arbres13 le Mer 1 Juin - 22:36

    pareil que Jok's , bon boulot Smile


    _________________
    Ma philosophie est simple : difficile de se perdre quand on ne sait pas où on va...

    Krispies
    Admin

    Messages : 3783
    Date d'inscription : 16/08/2009
    Age : 49
    Localisation : VERS-Pont du gard

    Re: silencieux homemade pour G 36 C

    Message par Krispies le Mer 1 Juin - 22:41

    et bien oui il est beau ton silencieux!!!! Wink cheers


    _________________

    http://airsoft-krisp.e-monsite.com/
    http://www.facebook.com/pages/Krispies-Team/470577369635210

    Merlin
    vis rouillée
    vis rouillée

    Messages : 133
    Date d'inscription : 25/05/2011
    Age : 36
    Localisation : St Laurent Nouan (41)

    Re: silencieux homemade pour G 36 C

    Message par Merlin le Mer 1 Juin - 22:51

    merci les gars sympa Wink

    @krispies: merci maitre mais croie moi je me suis fait un peut ch..r pour faire le bouchons arrière en pâte à durcir c'étais une première aussi et vue que la mienne n'étais pas bleue mais grise je pense que sa doit jouer sur le temp de sechage en bref il a fallu la nuit complète de séchage lol! mais j'y suis arriver merci à toi pour ton tuto qui m'a bien aider ainsi que celui de Doomer.

    j'ai oublier eyeshield aussi... Mes respects mon Général. Razz

    eyeshield79
    MODERATEUR
    MODERATEUR

    Messages : 1907
    Date d'inscription : 13/02/2011
    Age : 41
    Localisation : deux sevres

    Re: silencieux homemade pour G 36 C

    Message par eyeshield79 le Mer 1 Juin - 22:59

    tres beau ce silencieux
    cela me fait drole de voir un G36 quasi vierge.
    je n'ai plus l'habitude.LOL

    eyeshield79


    _________________
    pieds de missiles commander via PC ████████████████████ 60%
    M4 Minigun ███████████████████ 95%
    GL 06 ████████████████████ 100%
    double M134 ███████████████████ 10%
    dynamite avec minuteur ████████████████████ 60%
    custom MP5 ████████████████████ 50%
    M2HB 12.7 browning 50 ███████████████████ 95%
    MODER plan effectué
    valise bombe atomique plan en stand bye.

    Merlin
    vis rouillée
    vis rouillée

    Messages : 133
    Date d'inscription : 25/05/2011
    Age : 36
    Localisation : St Laurent Nouan (41)

    Re: silencieux homemade pour G 36 C

    Message par Merlin le Mer 1 Juin - 23:30

    eyeshield79 a écrit:tres beau ce silencieux
    cela me fait drole de voir un G36 quasi vierge.
    je n'ai plus l'habitude.LOL

    lol! Merci eyeshield quand je voie le tient sur certaine photos j'ai été rêveur et je me suis dit que j'avais encore de la marge. Prochaine étape le bipied de krispies mais seci est une autre histoire

    DOOMER
    ecrou argent
    ecrou argent

    Messages : 253
    Date d'inscription : 27/05/2011
    Age : 38
    Localisation : st etienne la thillaye (calvados)

    Re: silencieux homemade pour G 36 C

    Message par DOOMER le Jeu 2 Juin - 0:24

    Ben moi je dis; chapeau l'artiste !

    Il est nikel ton silencieux ! Very Happy


    Merlin
    vis rouillée
    vis rouillée

    Messages : 133
    Date d'inscription : 25/05/2011
    Age : 36
    Localisation : St Laurent Nouan (41)

    Re: silencieux homemade pour G 36 C

    Message par Merlin le Jeu 2 Juin - 0:43

    Merci Doomer il ne me reste plus que le kit déco et quelques finitions et se sera parfait

    Contenu sponsorisé

    Re: silencieux homemade pour G 36 C

    Message par Contenu sponsorisé Aujourd'hui à 12:50


      La date/heure actuelle est Jeu 8 Déc - 12:50
