    Pistolet lance grenade by Mat79

    mat79
    mat79

    Messages : 15
    Date d'inscription : 23/05/2013
    Age : 41
    Localisation : saint ouen l'aumone

    Pistolet lance grenade by Mat79 Empty Pistolet lance grenade by Mat79

    Message par mat79 le Ven 31 Mai - 15:36

    Voici mon pistolet lance grenade.
    l'idée de base a été trouvée sur le sujet de leonidas27: https://airsoft-krispies.forumactif.org/t1484-lance-grenade-a-main?highlight=lance+grenade
    je le voulais le plus compact possible (gabarit GBB), et le moins chère possible!!

    Je suis donc parti d'un morceau de contre-plaqué de 32mm (1 ou 2€ chez casto)sur lequel j'ai découpe la forme de mon g19, des chutes de tube pvc de 40mm, un manchon pvc de40mm pour tenir le grenade en position, et de l'huile de coude!

    Pistolet lance grenade by Mat79 Img_0719

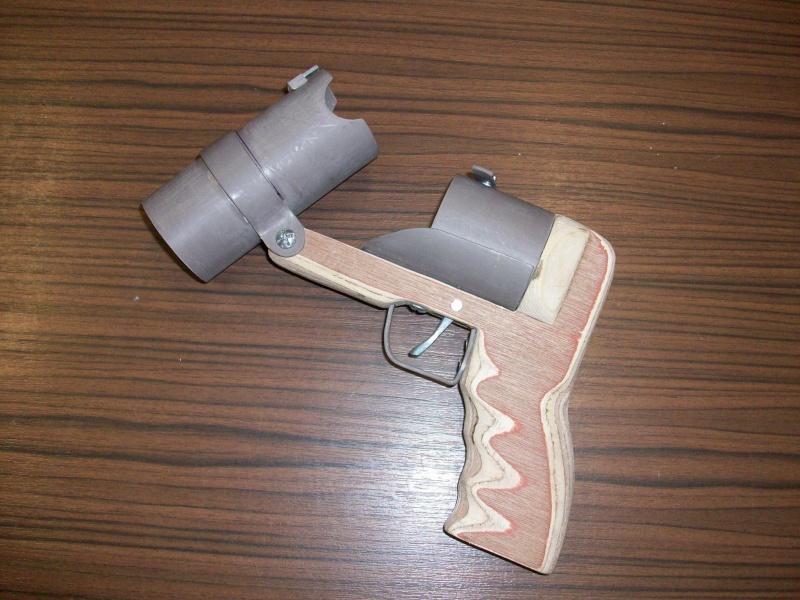

    pour arriver à ca:

    Pistolet lance grenade by Mat79 100_0712

    Pistolet lance grenade by Mat79 100_0713

    Pistolet lance grenade by Mat79 100_0714

    Le bloc détente est constitué d'un tube de 40mm (longueur de 50mm), d'une rondelle de bois de 25mm d’épaisseur adaptée au diamètre du tube percé en son centre.
    la tringlerie est aussi simplifiée:

    Pistolet lance grenade by Mat79 Gachet13

    le canon fait quant à lui 105mm de long, et le manchon est positionné à l’intérieur de telle façon à ce que le cul de la grenade soit affleurant à l’extrémité du tube
    il est maintenu à la réplique avec une bande de pvc de 10mm de large et 18 de long (il me semble...), thermoformé et collé.

    voici les photos après peinture:

    Pistolet lance grenade by Mat79 Img_0721
    Pistolet lance grenade by Mat79 Img_0722

    système de verrouillage:

    Pistolet lance grenade by Mat79 Img_0723

    Pistolet lance grenade by Mat79 100_0716

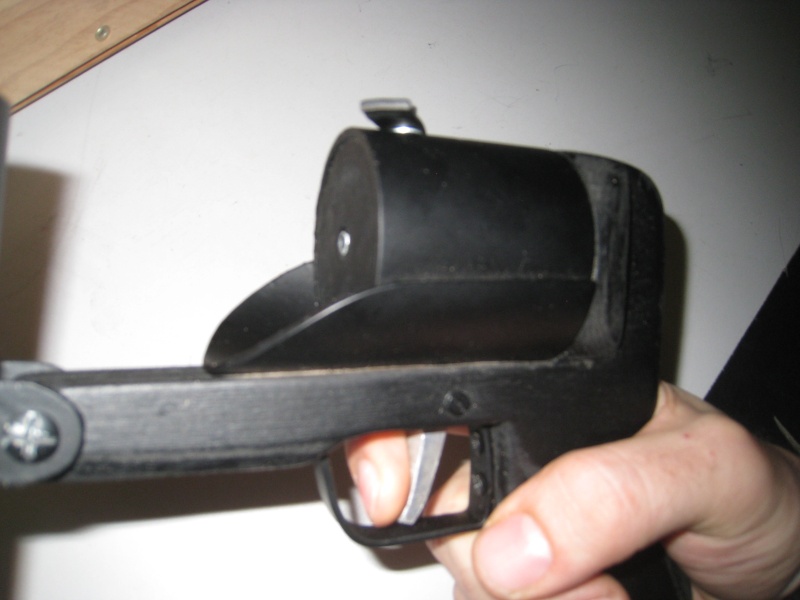

    position grenade:

    Pistolet lance grenade by Mat79 Img_0724

    Pistolet lance grenade by Mat79 Img_0725

    Pistolet lance grenade by Mat79 Img_0726

    Pistolet lance grenade by Mat79 Img_0727

    vis qui maintient la rondelle en place, écrou noyé et collé dans rondelle bois (non représenté sur schéma):

    Pistolet lance grenade by Mat79 Img_0728

    Pistolet lance grenade by Mat79 Img_0729

    Pistolet lance grenade by Mat79 Img_0730

    Désolé de ne pas encore avoir fait de photos lors de la conception... Embarassed
    temps de réalisation: 2 après-midi sans trop se presser!
    J'espère vous avoir donnée des idées!! Very Happy
    MISTER DEE
    MISTER DEE
    boulon d'argent
    boulon d'argent

    Messages : 1148
    Date d'inscription : 04/01/2013
    Age : 49
    Localisation : Angers

    Pistolet lance grenade by Mat79 Empty Re: Pistolet lance grenade by Mat79

    Message par MISTER DEE le Ven 31 Mai - 16:19

    approuved

    plus qu'une petite vidéo de démo.........
    Dieu du lapin
    Dieu du lapin
    ecrou or
    ecrou or

    Messages : 691
    Date d'inscription : 12/12/2012
    Age : 25
    Localisation : haute-marne(52)

    Pistolet lance grenade by Mat79 Empty Re: Pistolet lance grenade by Mat79

    Message par Dieu du lapin le Ven 31 Mai - 16:51

    approuved
    orkimede
    orkimede
    ecrou or
    ecrou or

    Messages : 983
    Date d'inscription : 10/01/2011
    Age : 25
    Localisation : béziers

    Pistolet lance grenade by Mat79 Empty Re: Pistolet lance grenade by Mat79

    Message par orkimede le Ven 31 Mai - 20:04

    approuved J'en ai marre de te faire des compliments sors
    Stranger
    Stranger
    ecrou argent
    ecrou argent

    Messages : 419
    Date d'inscription : 01/07/2011
    Age : 30
    Localisation : Au royaume du Jambon et du Chocolat...

    Pistolet lance grenade by Mat79 Empty Re: Pistolet lance grenade by Mat79

    Message par Stranger le Ven 31 Mai - 21:25

    Tout simple, tout bon, joli boulot! cheers
    eyeshield79
    eyeshield79
    MODERATEUR
    MODERATEUR

    Messages : 1911
    Date d'inscription : 13/02/2011
    Age : 45
    Localisation : deux sevres

    Pistolet lance grenade by Mat79 Empty Re: Pistolet lance grenade by Mat79

    Message par eyeshield79 le Ven 31 Mai - 21:45

    simple, facile, pas cher, et nul doute efficace!!!!

    félicitation !!!!

    eyes.


    _________________
    pieds de missiles commander via PC ████████████████████ 60%
    M4 Minigun ███████████████████ 95%
    GL 06 ████████████████████ 100%
    double M134 ███████████████████ 10%
    dynamite avec minuteur ████████████████████ 60%
    custom MP5 ████████████████████ 50%
    M2HB 12.7 browning 50 ███████████████████ 95%
    MODER plan effectué
    valise bombe atomique plan en stand bye.
    freeman83
    freeman83
    boulon d'argent
    boulon d'argent

    Messages : 1234
    Date d'inscription : 23/06/2012
    Age : 42
    Localisation : Rougiers / Var

    Pistolet lance grenade by Mat79 Empty Re: Pistolet lance grenade by Mat79

    Message par freeman83 le Ven 31 Mai - 23:03

    approuved
    Krispies
    Krispies
    Admin

    Messages : 3924
    Date d'inscription : 16/08/2009
    Age : 53
    Localisation : VERS-Pont du gard

    Pistolet lance grenade by Mat79 Empty Re: Pistolet lance grenade by Mat79

    Message par Krispies le Sam 1 Juin - 0:35

    Juste une petite remarque pour faire chier le monde..tu aurais du mettre un petit coup de mastic sur le contre plaqué pour faire disparaitre les nervures du bois, mais je chipote!! Wink

    mat79
    mat79

    Messages : 15
    Date d'inscription : 23/05/2013
    Age : 41
    Localisation : saint ouen l'aumone

    Pistolet lance grenade by Mat79 Empty Re: Pistolet lance grenade by Mat79

    Message par mat79 le Sam 1 Juin - 8:04

    Merci a tous!
    Bonjour krispies! J'avais pensé a l'idee de l'empreinte de la main avec un gant et du mastic, car depuis la mise en peinture, le contact du bois pique un peu...
    Je vais peut etre juste reponcer légèrement le bois et y remettre une dernière couche de peinture pour voir, ou un bout de chambre à air pourrai peut etre le faire mais juste pour la poignée.
    gastonlagachette
    gastonlagachette
    ecrou or
    ecrou or

    Messages : 842
    Date d'inscription : 24/06/2012
    Age : 29
    Localisation : rhone

    Pistolet lance grenade by Mat79 Empty Re: Pistolet lance grenade by Mat79

    Message par gastonlagachette le Sam 1 Juin - 8:58

    ce qui fait que le bois pique c'est simplement que les por du bois se sont relevé avec l'humidité de la peinture pour évité sa personnellement je met une couche d'après pour carrosserie ponçage fin deuxieme couche d'après etc
    en plus sa rebouche même le veinage Wink
    Krispies
    Krispies
    Admin

    Messages : 3924
    Date d'inscription : 16/08/2009
    Age : 53
    Localisation : VERS-Pont du gard

    Pistolet lance grenade by Mat79 Empty Re: Pistolet lance grenade by Mat79

    Message par Krispies le Sam 1 Juin - 12:09

    Rien ne t'empèche de remettre une petite couche de mastic sur la peinture, de poncer légèrement et de repeindre...mais là on chipote vraiment...sinon l'idée du morceau de chambre à air est plus rapide.. Wink

    DOOMER
    DOOMER
    ecrou argent
    ecrou argent

    Messages : 253
    Date d'inscription : 27/05/2011
    Age : 42
    Localisation : st etienne la thillaye (calvados)

    Pistolet lance grenade by Mat79 Empty Re: Pistolet lance grenade by Mat79

    Message par DOOMER le Sam 1 Juin - 13:53

    Joli travail approuved
