Salut à tous,voici la transformation d'un m14 en M1 garand, célébre fusil de la Seconde Guerre mondiale.

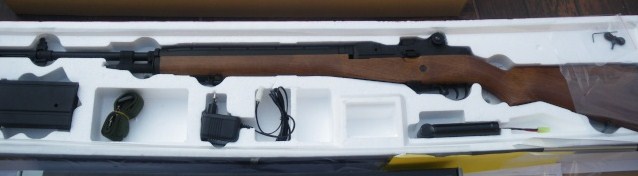

Voici le modéle choisi, M14 Cyma wood style. D'origine c'est une belle réplique, bien lourde et bien longue.
Ni une ni deux démontage de la réplique, et vieillisement du faux bois en ABS.....
Là c'est la couleur d'origine avant vieillissement
Alors pour le vieillsement comme d'hab, coup de tournevis, coup de limes par ci par là....(eh oui sur une réplique fraichement déballé.....
) Ensuite on prend un marqueur noir et là,.... séance de coloriage...
Oui je sais certain diront ah c'est pas beau etc etc.....moi le 1er
Puis on prend un morceau de tissu polaire et de l'essence F (essence de briquet) et on frotte énergiquement ce qu'on vient de colorier....et on obtient.....

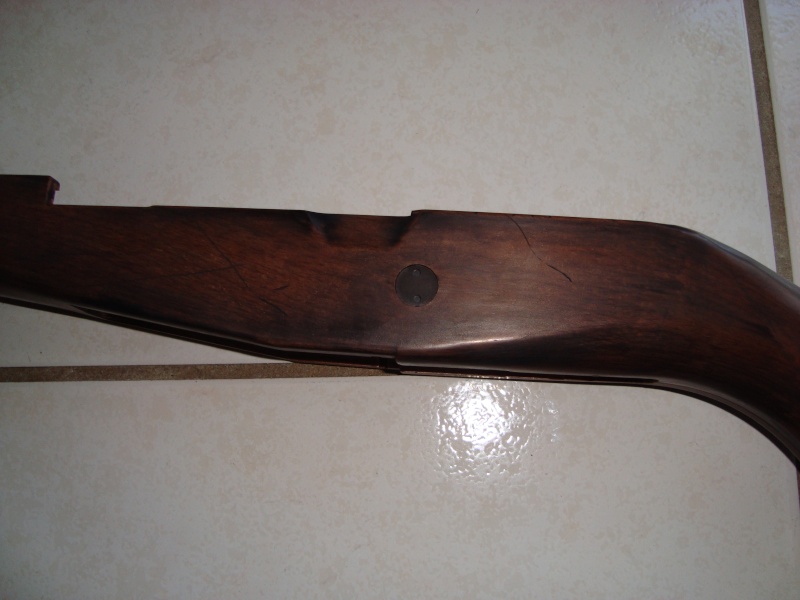

Un semblant de faux bois ayant trainé sur tout les champs de bataille.....maintenant tout ceux qui voudront vieillir leurs faux bois n'ont plus d'excuses. Il faut compter entre 1h et 1h30 pour faire une crosse de cette longueur.
Entre le coloriage, et le frottage à l'essence pas la peine d'attendre trop longtemps 5 à 10 minutes suffisent. L'avantage on peut faire des retouches à tout moment.....
Bon je reprend la review, tuto, a épisode....Alors hier, après avoir fait la crosse j'ai démonté l'interne du m14.
J'ai démonté le canon afin d'avoir accès au hopup et changer le joint. C'est un vrai puzzle le M14, faut vraiment sortir beaucoup de chose pour accèder au hop up. Je me suis servi du tuto de Psycho qui m'a bien servi : http://psychos.xooit.fr/t40-Demontage-D-un-M14.htm
Il était bien gras donc nettoyage, et sera remonté qu'a la fin. Pour info le canon du cyma est un 6.04.
LE FRONT SET
J'aurais pu acheter les pièces RS (Real Style) afin de me faciliter la tache....mais bon ce sont des pièces assez couteuse, malgré que je possède l'adresse d'un fournisseur en France, je préfére faire avec les moyens du bord....Je verrai plus tard.
Donc je garde la partie canon d'origine et déjà, le flash hidder ne se dévisse pas (du moins la partie que je voulais enlever. celle qui se trouve sous le trait rouge. Alors j'ai sorti l'outil que j'aime bien....la scie à métaux et hop a plu de flash hidder
Après j'ai allongé le tube gaz qui se trouve sous le canon avec un morceau de tuyau de cuivre. Cela donne a peu près ce que je veux sauf que le garand le canon et le tube gaz sont quasiment accolé alors que là il y a un écar mais bon pas grave.
Pour bloquer le morceau de tube je me suis servi de la base du porte baionnette, et j'ai renforcé le tout avec de la pate bi composant. Puis j'ai trouvé un morceau de tube alu que j'ai mis par dessus le tube de cuivre. Ainsi j'ai réduit l'ecart entre le canon et le tube.
Et Re pate bi composant de réparation pour solidifier le tout.....
le boulon s'est juste pour faire une emprunte....
Voilou pour l'instant j'ai rien fait d'autre puisque j'attend que la pate sèche.
Samedi 13/02/2010
Alors hier avancement du Garand....J'ai attaqué à refaire le cover en plastique. C'est une longue pièce qui couvre le canon et de surcroit qui est creuse. Comme je n'ai pas de défonseuse pour creuser j'ai utilisé du gros bambou
Voilou la pièce à refaire en bois.
Donc l'avantage avec le bambou (de grosse section bien sur) c'est qu'il est facile à couper et à travailler. Pour fendre le bambou j'utilise un vieu poignard de l'armée et un marteau...(bourrin attitud...)
Une fois coupé en deux, il m'a fallu faire toute les découpes nécéssaires et aussi supprimer la cloison interne du bambou
Après découpe pose à blanc pour voir ce que ça donne
J'avais devant moi un long mais très long, moment de rabotage, ponçage et d'adaptation. Il m'a fallu refaire la gorge ou vient se loger le cerclage métallique qui fait jonction entre l'ensemble canon/crosse
Pour cela j'ai utilisé la Dremel.......

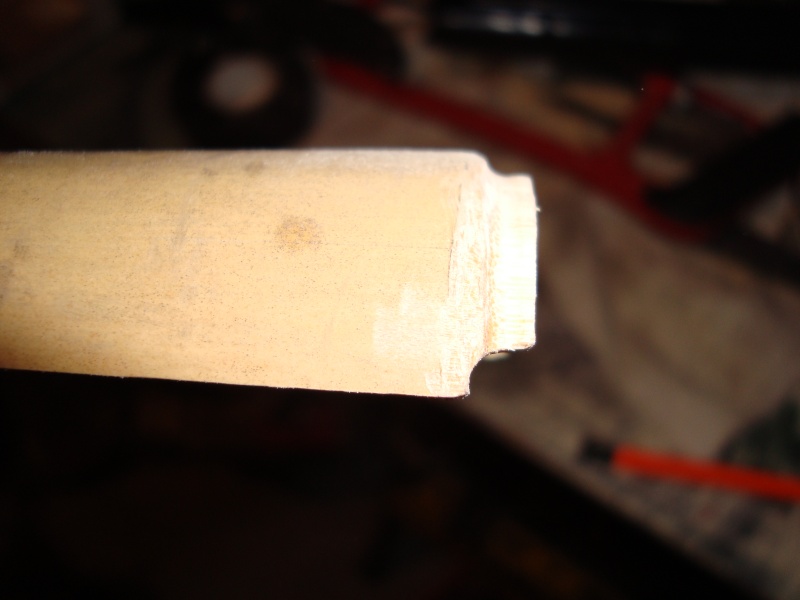

Un fois dégrossi ça donne a peu près ce que je veux mais il y a encore du boulot.....
le plus chaud va être de faire l'emplacement de la bague métal qui sert à maintenir le cover....(A suivre....)
Actuellement j'ai commencé la partie du fronset, c'est à dire la partie bois qui vient recouvrir une partie du canon, alors je suis en train de faire en bambou laméllé collé....mais pour l'instant je ne poste de photo car je ne sais pas si je garderai cette pièce ou si je vais la faire dans un autre bois....
En tout cas étant donné que je garde l'ensemble canon/tube de gaz du M14 il à fallu que je modifie légérement celui ci...
Rabotage des parties qui me genaient....
Après avoir fait tout ça, j'en avais un peu marre de scier, raboter, poncer donc j'ai bouché à la pate bi composant (encore elle ) les parties du M14 qui n'apparaissent pas sur son "ancêtre".... Le trou de fixation du rail de lunette ainsi que la gorge ou vient coulissé le rail.
Et une fois rebouché....(Y a de la peinture en perspective.....
)
Et voilà c'était la fin de la journée (samedi)....je rattaquerai Lundi!!!
Lundi 15/02/2010
J'ai continué à travailler sur les parties bois. J'ai formé le front set en collant plusieurs couche de bambou et en renforçant à la pate bi composant. (Désolé pas de photo)
Voici ce que cela donne après un montage à blanc
Il y a encore un gros boulot de mise en forme pour le front set, mais ça avance bien....
Entre temps, j'ai reçu mes chargeurs court commandé chez RC loisir...et là surprise, j'en avais commandé 8, ils m'en ont envoyé 10... Erreur ou cadeau en tout cas cela m'a bien fait plaisir (comme quoi je me contente de peu ) Pour info ce sont des chargeurs pour shotgun mossberg cruisader.
Ni une ni deux, modif d'un des chargeurs pour voir ce que cela donne.
Donc j'ai recoupé le petit rebord pour que le puit de chargeur du M14 rentre dedans.
AVANT
APRES
Puis un petit essai pour voir si il se bloque dans le logement du chargeur d'origine

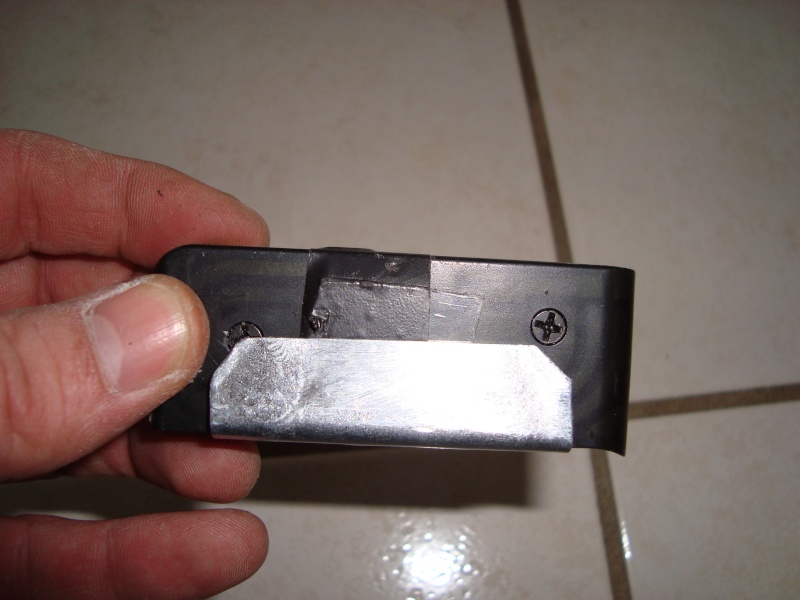

Comme il y a du jeu sur les cotés du chargeur, je me suis inspiré des vrais clips de garand pour faire un entourage afin que le chargeur soit centré dans le puit. J'ai utilisé de la tole de 0.5mm. Bon là c'est une sorte de gabarit, mais je suis en train d'en fabriquer d'autres mieux finis.
Voilà ainsi s'achève la journée....je pense que ce soir je vais continuer à découper de la plaque métallique pour faire les 10 clip de chargeurs To be continued
Mercredi 17 Février 2010
Alors aujourd'hui en rentrant du taf, j'ai fabriqué les 8 clips pour les chargeurs, entre le traçage, découpage pliage il m'a fallu environ 30mn.
Voilà la plaque une fois coupée et tracée, les petites encoches servent au pliage..et aussi de point de repère...
Après pliage j'ai obtenu ceci :
Après passage en peinture et avec le chargeur......
Il me reste tout ça à peindre
En ce qui concerne le cover en bambou, il est fini et il est pret à etre teinté. Si tout va bien je le ferai demain. Par contre je ne suis pas trop satisfait du bloc avant mais bon en attendant de trouver mieux je vais m'en contenter. Ainsi s'achève ma petite heure de bricole.....La suite au prochain numéro
Mardi 23 Février 2010
Malgré mes petits problemes de guibole, j'ai quand même bossé un peu sur le garand et je suis pas loin de la fin. Aujourd'hui j'ai fini de teinté les bois et fais le 1er montage. Entre temps j'ai remonté le canon interne avec son bloc hopup mais il faut que je change le rubber qui n'appuie pas assez sur le joint.

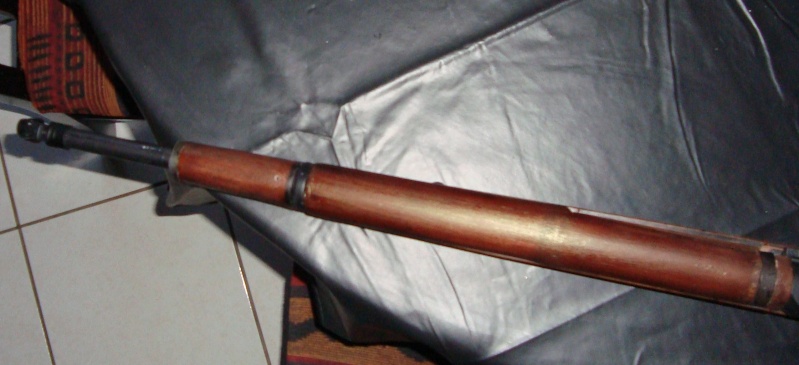

Voici les photos du premier pré montage.
Mercredi 24 fevrier 2010
Aujourd'hui je m'appretais à remonter le garand quand je me suis rendu compte que le canon ne ma plaisait pas du tout. Il y a trop d'espace en le canon et le tube de gaz normale c'est celui du m14. Alors ni une ni deux, je me suis mis dans la fabrication d'un bloc canon/tube de gaz ressemblant plus au Garand, bon pour l'instant c'est pas très joli, et je galère un peu mais je pense que le résultat sera bien meilleur niveau visuel et ressemblance. Par contre je n'ai pas de photo de la mise en forme, je n'ai pris qu'une seule, du proto...
Et voilà le remontage de la réplique repoussée de quelques jours....A bientot!!!
Jeudi 4 mars 2010
Et voilà la transformation du M14 en M1 Garand s'est terminé...non sans mal, certes il y a des invraisemblances que je corrigerai plus tard...Je n'ai pas utilisé de pièces RS, j'ai tout fabriqué mais je suis assez satisfait du résultat. J'ai effectué quelques essai avec les chargeurs courts, cela à l'air de pas trop mal fonctionné mais ils se vident très très vite.....J'ai quelques modifs à faire sur certains mais rien de bien méchants.
J'ai supprimé le levier qui permet de passer en rafale, il est en semi comme l'était le Garand.
Merci à tous pour vos encouragements tout le long de mon travail.
Bon voici les photos du M1 terminé avec ma tenue M42 renforcé reçu aujourd'hui.
FIN
