Tuto d'une LANDMINE à Co2

Bonjours amis airsofteur.
Je vais vous proposez les plans d'une mineland a farine de ma conception. Le système est celui que l'on trouve dans les
mines sur le commerce ( S-thunder par exemple). La propulsion nécessite un sparklet de co2 a chaque tir.
Le concept set simple , vous l'enterrez , un joueur marche dessus, il enlève sont pied et boum il ce retrouve crépit de
farine.
Je tiens tout de même a m'excuser de l'imprécision des mesures car j'ai oublier mon prototype sur le terrain d'airsoft
et a cause de la neige je ne peut pas y retourner =(. Dès que je la retrouve je vous envoie des Photos. De plus c'est mon 1er
Tuto.

Réalisation:

Corps de la mine (schéma 1)
Materiel :
-2 Bouchons PVC de 100 avec un dessus hexagonal (ou circulaire )
(les bouchons sont en rouge sur le shama et les dessus hexagonal sont
marqués par des flèches grises, pour ceux qui ne voient pas de quoi je parles )
-1 Tube de pvc, pour l'éléctricité , d'un peu moins de 2cm de diamètre interne (en bleu)
-1 Rondelle en métal elle doit être d'un diamètre supérieur à 2cm et le diamètre de sont "troue" doit
être légèrement supérieur au diamètre du bout du sparklet de co2 (en orange)
-1 Bouchon PVC de 100 avec un dessus lisse (en vert) ou plaque en pic que vous découperez
-1 Manchon PVC de 100 (en noir)


Montage:
- Découpez l'extrémité du bouchon. Vous obtiendrez une plaque circulaire. Découpez cette plaque (en vert) pour qu'elle rentre dans le manchon.
-Percez la plaque en son centre d'un diamètre légèrement inférieur a celui du tube en pvc (en bleu).
-Coupez le tube en pvc a environ 2,5cm de long.
-Rentrez le en force dans la plaque de pvc précédemment réalisée. (ne le collez pas tout de suite,
car vous devrez peut être le déplacer par la suite pour un meilleur centrage du sparklet)
-Collez la rondelle (en orange) sur le tube en pvc (en bleu).
-Collez la plaque (en vert) a l'extrémité de la partie fixe d'un bouchon de 100 (en rouge).
-Collez les 2 bouchons (en rouge) aux extrémités du manchon (en noir).
ATTENTION : Le manchon PEU devoir subir une découpe de façon a ce que le sparklet (en gris)
dépasse légèrement au dessus de la rondelle (en orange).

Bouchon Inférieur (schéma 2)

Materiel:
-1 des 2 bouchon de pvc de 100 dont la base est déjà fixé sur la corps de la mine. -1 tube de pvc dans le qu'elle un sparklet rentre avec le moins de jeu possible.
(plus ou moins 2cm de diamètre)
-Des petits morceaux de tube de pvc de différent diamètre (ou du mastic)


Montage:
-Découpez le tube de pvc (en vert) a la longueur des 3/4 du sparklet (en gris)
-Collez le tube (vert) au centre de l'intérieur du bouchon. (dans la partie hexagonal)
-Servez vous des morceaux de tube ou de mastic (en noir) pour calez le tube (vert).


Bouchon supérieur (schéma 3)

Matériel:
-le dernier bouchon de pvc (en rouge)
-1 manchon de 32


Montage:
-Percez le centre du bouchon au diamètre extérieur de votre manchon.
-Collez le manchon (en vert) dans le bouchon en laissant dépasser sur le haut d'environ 1cm. (flèche noir)
N.B: N'hésitez pas a faire sauter les petits bitoniaux a l'intérieur du manchon , qui doit être parfaitement lisse.


Déclencheur (schéma 4)

Matériel:
-1 tube de pvc de 32. environ 8cm
-2 bouchons de de pvc 32.
-Une vis


Montage:
-Limez le bout de la vis pour qu'il soit lisse et pointu.(en bleu)
-Vissez la vis(bleu) au centre de la partie mobile d'un des bouchon (rouge)
-Collez ce bouchon a l'extrémité du tube de pvc.
-Remplissez le fond du tube de mastic (en vert a point) pour empêcher toute remonter de la vis.
-Collez le second bouchon de l'autre coté du tube.
ATTENTION: Placez le déclencheur dans le manchon du "Bouchon supérieur" avant de collez le second bouchon.

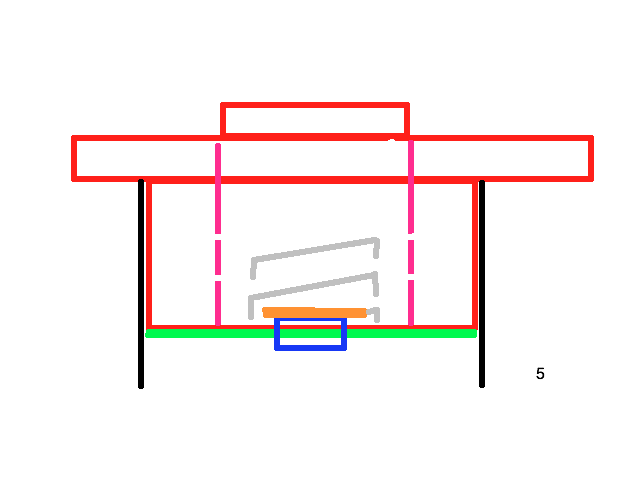

Protège ressort (schéma 5) pour le code couleur voir schéma 1

Matériel:
-1 Tube pvc de 50. (en rose)
-1 Ressort. (en gris)


Montage:
--Collez le tube de 50 (rose) a la plaque en pvc (verte). il doit être découpez de façon a être a fleur
du bouchon (rouge) fermé. Percez quelque troues dans le tube (rose) pour laisser passer le gaz.
-Collez le ressort sur ou autour de la rondelle (orange) suivant le diamètre du ressort (gris).
N.B: le ressort ne doit pas être trop long. Il doit être suffisamment puissant pour repousser légèrement
le déclencheur lorsque qu'il vient percez le sparklet mais pas trop pour ne pas devoir appuyer comme
un fou pour déclencher la mine.



Pour finir:
-Collez le tube de pic (bleu) en veillant a ce qu'il bloque bien le sparklet.
-Faites un bon centrage de la vis de percussion.
-Percez un ou 2 trous sur le bouchon supérieur pour laisser sortir la farine.
-Faites des joint pour rendre la mine le plus hermétique possible.
-Armez la ……………. Pouuuum!………….OUUUUTT =)


Un petit conseil pour éviter d'user 200 sparklet pour les teste : prenez un sparklet vide
et collez un bout de scotch sur le troue ( a l'extrémité du sparklet) si le scotch ce perce
l'ors du test --------> C'est gagner !
Le centrage est assez délicat mais pas insurmontable.


Bon airsoft !!!!!!
Tuto By BELETTE


[img][/img][img][/img][img][/img][img][/img][img][/img][img][/img]

Go in http://lfgmairsoft74.superforum.fr/ Airsoft dans le 74!

Bon merci de l'info ! je laisse les experts de la résistance du pvc dire leurs mots .

par contre c'est aussi ton premier post ! donc n'oublie pas de passez par la case présentation ! et de viré les balise [img] inutile !

"ATTENTION : Les tuileaux d'evacuation sanitaires PVC ne sont pas faitent pour résister a de telles pressions ! De plus, lorce que le CO² passe de l'etat liquide a l'etat gazeux, Sa température descend considérablement et ainsi fragilise le PVC ! "

J'avait cette peur également. Mais il c'est avéré que le pvc haute pression est très épais et ne risque rien. Même avec mon prototype en pvc simple, après environ 50tirs ils n'y a jamais eu d'accident. En effet la mine est censé être enterrée et en plus le Co2 n'est pas libéré d'un coup et pas directement sur la cible (regarde sur le schéma 6 le trajet du gaz). Il ne faut juste pas jouer en tongues.
En plus les mine que l'on trouve dans le commerce fonctionne de la même façon.

Merci pour le conseil Sphere =) je n'ai pas vraiment l'habitude des forum.

Ok si tu utilise de pvc haute pression.

Mais je ne le ferais pas en PVC a cause du changement de température (breche induisant explosion induisant projection d'eclat de plastique induisant lésion au membres et aux yeux)

Si je m'en fais une, je l'usinerais dans de l'acier ou de l'alu.

Tout a fait d'accort mais le problème c'est l'usinage du métal qui est plus compliqué que le pvc.
Tu verra si tu la fabrique, le gaz sort en un flot continue et pas d'un coup ce qui réduit la projection de bout de pvc en cas de fissure.
C'est pour ca que je met de la farine et pas des billes. le gaz n'a pas assez de punch pour les propulsé.
Attention a bien mettre de la farine et pas du talc car c'est nocif.

C'est tricher de mettre de la coco dedans ?? :p



REMARQE : La farine c'est cancerigene aussi...

(je sait faudrais en respirer toutte la journée)

Je les charge avec de l'acide pour les hylander =)

J'ai moi aussi commencé ce genre de tuto mais je l'ai mis en stand by pour cause d'autre projet plus important, mais ta fabrication est bien sympa, quelques photos du proto ou même une petite vidéo seraient les bienvenues!!!
Les mines du commerces sont elles aussi en PVC donc je ne vois pas trop pourquoi il n'est pas envisageable d'en utiliser pour nos créations, de plus notre ami à fait des tests très concluants sans aucun problème, pour ma part je suis aussi parti sur du PVC d'écoulement et je suis persuadé qu'il n'y aura pas de problème!!!

Admin a écrit:J'ai moi aussi commencé ce genre de tuto mais je l'ai mis en stand by pour cause d'autre projet plus important, mais ta fabrication est bien sympa, quelques photos du proto ou même une petite vidéo seraient les bienvenues!!!
Les mines du commerces sont elles aussi en PVC donc je ne vois pas trop pourquoi il n'est pas envisageable d'en utiliser pour nos créations, de plus notre ami à fait des tests très concluants sans aucun problème, pour ma part je suis aussi parti sur du PVC d'écoulement et je suis persuadé qu'il n'y aura pas de problème!!!

bien que je n'en suis pas sur (quelqu'un du forum répondra surement^^)je me demande si il y a une différence entre le pvc moulé/tirer (genre pour faire tuyaux) et le pvc injecté sous haute préssion dans dès moules (genre mine airsoft) surtout niveau resistance! car mon beau père a essayer de brancher son puit avec du pvc d' écoulement sa marche! mais pas dans le temps! sa tient quelques mois a une préssion de 2.5 bar mais sa fini toujours par casser (peut être du au écart de température??) je sait qu'il y a des pros du pvc donc je laisse dire! a vos claviers messieurs^^

Du PVC qui tiend a une pression constante de 2.5bars pendant un mois peut tenir pendent un tir de mine de 2 seconde maxi. Après je ne suis pas un pro donc je laisse la parole au expères.
Et a propos des 2 façons de travailler le pvc (moulage ou extrusion de profiles : si c'est la même matière la résistance sera la même.

Quelque photos du proto:

Petite question :

Pourquoi du CO2 et pas un simple piston qu'on lanceur de bibilles avant la mise an place, et qui se détends lorsque l'on marche dessus ?
Ce serait plus économique, plus simple d'utilisation, et ça évite le souci de la résistance du PVC.

Par contre, il faut trouver le gros piston pour avoir assez d'air comprimé.
Grosso-modo le système d'une réplique spring...

yann74800 a écrit:Du PVC qui tiend a une pression constante de 2.5bars pendant un mois peut tenir pendent un tir de mine de 2 seconde maxi. Après je ne suis pas un pro donc je laisse la parole au expères.
Et a propos des 2 façons de travailler le pvc (moulage ou extrusion de profiles : si c'est la même matière la résistance sera la même.

je suis d' accord avec toi mais pas entierement. d' accord pour la préssion de 2.5/mois mais a température constante.
le problème du co2 c' est que lorsque le co2 s' échappe de sa capsule il se refroidie très fort (pour info en voulant regonfler une roue de voiture avec une capsule de co2, je n' avait pas pris mes précaution a savoir au minimum un gant pour tenir la capsule et elle est rester coller sur ma main) donc obliger de mettre sous l' eau tiéde pour la décoller et aller voir un médecin.... donc a mon avis le pvc d' écoulement n' est pas du tout prévu pour des haute préssion et des écarts de température brutaux!

j aime franchement l'idée... mais perso je sais que je ne réaliserai jamais ce tuto... tout simplement a cause d'une et une seule chose... ce n'est ni le pvc ou etc... c'est tout simplement a cause de la FARINE !

et oui... beaucoup d'entre vous on soulever le prob de la résistance du pvc qui pourrait blesser... mais personne n'a soulever le prob que la farine était propulser à la verticale... donc si on utilise des lunette "grillage" ou même des protections classique, le gros risque est que l on se prennent tout en plein visage sans réel protection... de plus elle doit etre legerement enterré donc qui sait ce qui va être expulsé lors du déclenchement...

pour moi c'est un trop gros risque que je n'ai pas envie de courrir...

nosouci a écrit:j aime franchement l'idée... mais perso je sais que je ne réaliserai jamais ce tuto... tout simplement a cause d'une et une seule chose... ce n'est ni le pvc ou etc... c'est tout simplement a cause de la FARINE !

et oui... beaucoup d'entre vous on soulever le prob de la résistance du pvc qui pourrait blesser... mais personne n'a soulever le prob que la farine était propulser à la verticale... donc si on utilise des lunette "grillage" ou même des protections classique, le gros risque est que l on se prennent tout en plein visage sans réel protection... de plus elle doit etre legerement enterré donc qui sait ce qui va être expulsé lors du déclenchement...

pour moi c'est un trop gros risque que je n'ai pas envie de courrir...

bien vue j' avait pas penser a sa^^ sinon de l' eau (enfin pour l' été^^ et a condition que les mecs ne se jetent pas dessus juste pour se raffraichir^^)

info: le gaz étant froid va coller la farine je vous le dit comme sa au passage.

D'où l'intéret d'un système à air comprimé tout simple.
Mais il faudrait que ça monte assez en pression.

je pense que ce système a était développé et d’ailleurs plus adapté pour le paintball ou la protection de visage et plus conséquente... a moins de prévenir tout le monde que toute leur progression c'est en regardant leurs pieds LOL...
perso je pense qu'en mine rien de telle que la grenade a gaz (vu dans un précédent tuto) relié a un fil... plus facile d'installation et moins dangereuse...

ou la mine claymore qui n' utilise qu' un simple système mécanique

Voilas quelque photo de mon proto =)

une chose a dire elle et splendide j'attends avec impatience un petite démo en vidéo et une question elle fait combien de haut la mine ?

Ce qui m'inquiète c'est que tout soit en plastique, même si la pression ne fait pas pété le truc, le froid en aura raison en peu de temps :/

il n'as pas utiliser du pvc normale mais du haut pression donc sa devrais tenir je m'occupe de la piscine de ma voisine en hiver et il y a des raccord en pvc il non jamais lâcher même par -12 donc je me fait pas de souci pour la mine.

Le PVCP tient bien la pression ok, mais une détente brutale de CO2, sa déscend pas a -12 ^^"
C'est très court et sa suffit a geler la vapeur d'eau dans l'air instantanément.
J'ai pas de donner précise, mais c'est très froid, et surtout violent.
