    [eyes] Tuto fabriquer missiles airsoft

    Message par eyeshield79 le Lun 14 Fév - 19:50

    bonsoir
    voili voilou

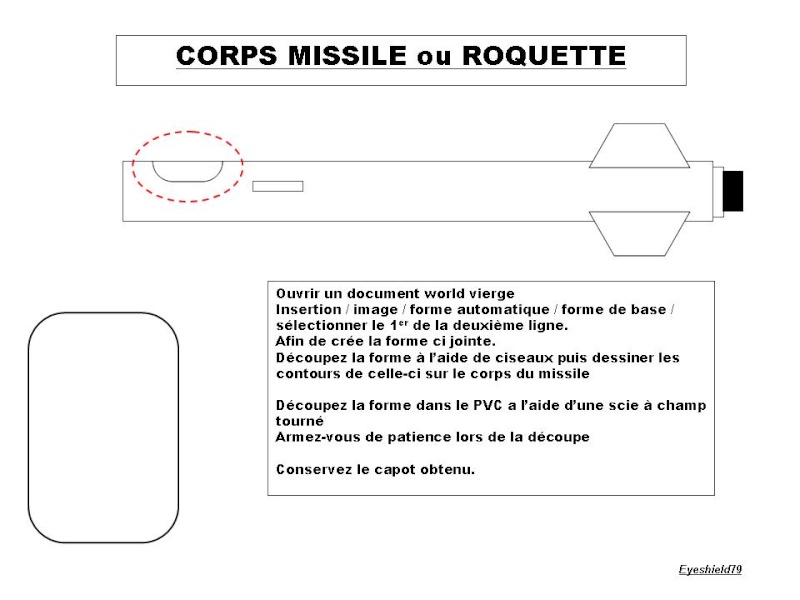

    voici le résultat final

    pour toutes questions ne pas hésiter a me contacter.
    bye eyeshield79.


    Dernière édition par eyeshield79 le Mar 16 Fév - 19:14, édité 4 fois

    orkimede
    ecrou or
    ecrou or

    Messages : 983
    Date d'inscription : 10/01/2011
    Age : 21
    Localisation : béziers

    Re: [eyes] Tuto fabriquer missiles airsoft

    Message par orkimede le Lun 14 Fév - 20:10

    Très sympas le bricolage cheers king

    eyeshield79
    MODERATEUR
    MODERATEUR

    Messages : 1907
    Date d'inscription : 13/02/2011
    Age : 41
    Localisation : deux sevres

    Re: [eyes] Tuto fabriquer missiles airsoft

    Message par eyeshield79 le Lun 14 Fév - 20:30

    bonsoir

    en effet , le plus long reste l'ogive qui m'a demande 2 jours de travail pour les trois missiles et la découpe du capot qui doit-être précise afin de pouvoir le conserver. pour le reste un peu de temps 1/2 journée par missile puis 1/2 journée pour les trois support électronique. Apres c'est de la peinture. En attendant que ca seche car le medium reste du bois et ne se peint pas a la bombe mais au pinceau j'ai fait le pied.
    bye eyeshield79

    airsofteuse-dumal
    vis inox
    vis inox

    Messages : 171
    Date d'inscription : 29/11/2010
    Age : 26

    Re: [eyes] Tuto fabriquer missiles airsoft

    Message par airsofteuse-dumal le Lun 14 Fév - 20:33

    c'est du bon boulot cheers

    Krispies
    Admin

    Messages : 3782
    Date d'inscription : 16/08/2009
    Age : 49
    Localisation : VERS-Pont du gard

    Re: [eyes] Tuto fabriquer missiles airsoft

    Message par Krispies le Lun 14 Fév - 21:10

    Ah oui du très beau boulot même, c'est un plaisir de le suivre, merci pour le partage!! Wink

    pouki
    vis rouillée
    vis rouillée

    Messages : 32
    Date d'inscription : 26/08/2010

    Re: [eyes] Tuto fabriquer missiles airsoft

    Message par pouki le Lun 14 Fév - 21:21

    Trés jolie ton tuto et avec de bon schèma.
    Hat de voire ta réalisation

    Cordialement

    shadows
    MODERATEUR
    MODERATEUR

    Messages : 578
    Date d'inscription : 16/09/2009
    Age : 24
    Localisation : Belfort

    Re: [eyes] Tuto fabriquer missiles airsoft

    Message par shadows le Lun 14 Fév - 21:47

    super tuto bien expliquer clair rien de plus a demander chapeau bas l'ami cheers


    _________________
    I.♥.M4**************S-airsoft.fr****************I.♥.M4

    Lance grenade M203 ██████████████████████████████████ 100%

    Kit oreillette ██████████████████████████████████ 100%

    M79 ██████████████████████████████████ 100%

    REVOLVER LAUNCHER ██████████████████████████████████ 100%

    Bloc détent l96 metal X3: ██████████████████████████████████ 100%

    eyeshield79
    MODERATEUR
    MODERATEUR

    Messages : 1907
    Date d'inscription : 13/02/2011
    Age : 41
    Localisation : deux sevres

    Re: [eyes] Tuto fabriquer missiles airsoft

    Message par eyeshield79 le Lun 14 Fév - 21:49

    pouki a écrit:Trés jolie ton tuto et avec de bon schèma.
    Hat de voire ta réalisation

    Cordialement
    bonsoir

    pour les missiles
    ils sont visibles en photos sur le forum rubrique vos réalisation cherche eyeshield79
    bye eyeshield79

    sphere
    ecrou or
    ecrou or

    Messages : 504
    Date d'inscription : 05/07/2010
    Age : 29
    Localisation : Europe>Belgique>Bruxelles

    Re: [eyes] Tuto fabriquer missiles airsoft

    Message par sphere le Mar 15 Fév - 21:25

    très bon tuto, mais je pense aussi que tu devrait remettre une photo finale ici (dans plusieurs mois on aura la flemme de sauter de post en post)

    eyeshield79
    MODERATEUR
    MODERATEUR

    Messages : 1907
    Date d'inscription : 13/02/2011
    Age : 41
    Localisation : deux sevres

    Re: [eyes] Tuto fabriquer missiles airsoft

    Message par eyeshield79 le Mar 15 Fév - 21:37

    sphere a écrit:très bon tuto, mais je pense aussi que tu devrait remettre une photo finale ici (dans plusieurs mois on aura la flemme de sauter de post en post)
    c'est fait.
    merci pour l'idée je n'y avais pas pensé

    bye eyeshield79.

    Papa-Sierra
    vis rouillée
    vis rouillée

    Messages : 137
    Date d'inscription : 09/12/2010
    Age : 29
    Localisation : Allier

    Re: [eyes] Tuto fabriquer missiles airsoft

    Message par Papa-Sierra le Mer 16 Fév - 11:52

    Bon, après avoir vu le résultat de ton tuto, je m'y suis mis.
    Mais bon, je manque cruellement d' outils. Je dispose d'une scie à métaux, un cutter, un sèche cheveux et un visseuse.
    Donc, la partie à replier après l'avoir découpé en arrondi, c'est super chi** à faire...

    voilà où j'en suis :


    Au fait, j'ai dû faire des entailles dans mes manchons de 40, parce qu'ils ne rentrent pas dans le tube de 50.

    Darth06
    vis rouillée
    vis rouillée

    Messages : 76
    Date d'inscription : 05/02/2011
    Age : 32
    Localisation : Alpes-maritimes

    Re: [eyes] Tuto fabriquer missiles airsoft

    Message par Darth06 le Mer 16 Fév - 12:33

    Papa-Sierra a écrit:Au fait, j'ai dû faire des entailles dans mes manchons de 40, parce qu'ils ne rentrent pas dans le tube de 50.

    ouep tu as différent diamètres intérieurs entre deux tubes de 50mm de marque différente. Me suis fait avoir aussi, maintenant je vérifie en magasin :p
    Joli résultat quand même.

    eyeshield79
    MODERATEUR
    MODERATEUR

    Messages : 1907
    Date d'inscription : 13/02/2011
    Age : 41
    Localisation : deux sevres

    Re: [eyes] Tuto fabriquer missiles airsoft

    Message par eyeshield79 le Mer 16 Fév - 12:42

    Papa-Sierra a écrit:Bon, après avoir vu le résultat de ton tuto, je m'y suis mis.
    Mais bon, je manque cruellement d' outils. Je dispose d'une scie à métaux, un cutter, un sèche cheveux et un visseuse.
    Donc, la partie à replier après l'avoir découpé en arrondi, c'est super chi** à faire...


    Au fait, j'ai dû faire des entailles dans mes manchons de 40, parce qu'ils ne rentrent pas dans le tube de 50.

    bonjour
    je vois que tu progresses a grand pas, au vu de ta réalisation, c'est que le tuto est plutot bien fait et clair.
    consernant ton probleme de manchon c'est normal car au vu de tes photos ton tube de 50 est normalise NFE donc un petit peu plus épais qu'un non normalisé dans lequel les manchons rentre parfaitement.
    [b]astuce pour ceux qui liraient ce post pour la tuyere prendre un manchon avec une butée circulaire et pas un qui a les 3 tétons; et pour le manchon de 32mm le prendre avec une colerette a l'une de ces extremité ca rentre nickel.
    N'oublis pas une fois la tuyere en place de rebouché les trous qui ont servi au passage de l'empennage.
    conseil peinture bombe blanche spéciale electroménagé (blanc email) tu l'as trouve au leclerc son prix varie entre 5 et 8 euros.
    apres tu est libre de le peindre en rose LOL.

    Enfin pour finir
    tu dois savoir que je n'avais qu'un cutter, une lame de scie cassé coincé entre 2 morceaux de bois ,une lime carré, un briquet et du ruban adhésif.

    je suis heureux de voir ta réalisation et très fier du travail accompli.
    continu c'est nickel j'attend de le voir en peinture

    je posterai un tuto pour le pied plutard.
    bye eyeshield79.



    _________________
    pieds de missiles commander via PC ████████████████████ 60%
    M4 Minigun ███████████████████ 95%
    GL 06 ████████████████████ 100%
    double M134 ███████████████████ 10%
    dynamite avec minuteur ████████████████████ 60%
    custom MP5 ████████████████████ 50%
    M2HB 12.7 browning 50 ███████████████████ 95%
    MODER plan effectué
    valise bombe atomique plan en stand bye.

    daug
    Admin

    Messages : 773
    Date d'inscription : 28/05/2010
    Age : 46
    Localisation : Bordeaux

    Re: [eyes] Tuto fabriquer missiles airsoft

    Message par daug le Mer 16 Fév - 23:10

    De l'excellent travail, digne d'avoir sa place sur ce forum....bravo!!


    _________________
    SI UNE FOUGERE TE PARLE.....C'EST MOI !!![b]

    Jord@n

    Messages : 17
    Date d'inscription : 18/02/2012
    Age : 34
    Localisation : Région Liégeoise, Belgique

    Re: [eyes] Tuto fabriquer missiles airsoft

    Message par Jord@n le Dim 4 Mar - 10:21

    Super le tuto king je vais me décider a m'en faire un jeu.

    Par contre c'est quoi du médium 6mm (épaisseur je suppose) scratch pcq en belgique c'est pas toujours les mêmes appellation

    Exemple tout bête, demandez pas du chatterton dans un magasin en Belgique on vous regarder genre de quel planète tu viens toi? alien

    Ø 50mm C'est le diamètre intérieur du tuyau? et quel est son épaisseur ?

    Par contre je voudrais bien faire 2 ogive différentes une comme toi et une plus pointue
    Genre:

    Une idée de comment réaliser ça car la je sèche un peu...

    Merci

    eyeshield79
    MODERATEUR
    MODERATEUR

    Messages : 1907
    Date d'inscription : 13/02/2011
    Age : 41
    Localisation : deux sevres

    Re: [eyes] Tuto fabriquer missiles airsoft

    Message par eyeshield79 le Dim 4 Mar - 10:34

    salut
    alors oui c'est du medium 6mm mais tu peux utiliser autre chose, ensuite pour l'ogive plus tu feras les arcs, delimitant la partie achurée,longs plus l'ogive est pointue. Pour le PVC de 50mm en france nous en avons 2 types le normalisé NFE et l'autre, le NFE est plus épais et donc les manchons de 40mm ont plus de difficulté pour y rentrer, l'autre a une épaisseur plus fine et des lors le manchon de 40mm rentre tout seul dedans. Maintenant je ne sais pas ce qui se vend en belgique.

    voili voilou
    eyeshield79


    _________________
    pieds de missiles commander via PC ████████████████████ 60%
    M4 Minigun ███████████████████ 95%
    GL 06 ████████████████████ 100%
    double M134 ███████████████████ 10%
    dynamite avec minuteur ████████████████████ 60%
    custom MP5 ████████████████████ 50%
    M2HB 12.7 browning 50 ███████████████████ 95%
    MODER plan effectué
    valise bombe atomique plan en stand bye.

    Jord@n

    Messages : 17
    Date d'inscription : 18/02/2012
    Age : 34
    Localisation : Région Liégeoise, Belgique

    Re: [eyes] Tuto fabriquer missiles airsoft

    Message par Jord@n le Dim 4 Mar - 11:17

    OK merci super pour la réponse faudra essayer au magasin pour voir ce qui rentre tip top cheers

    Donc pour l'ogive si je comprend bien au lieu de faire 6 arcs j'en fais 8-10 par exemple et au lieu des 65mm dela partie achurée dont tu parlait dans un autre post je met par exemple 80-100mm

    eyeshield79
    MODERATEUR
    MODERATEUR

    Messages : 1907
    Date d'inscription : 13/02/2011
    Age : 41
    Localisation : deux sevres

    Re: [eyes] Tuto fabriquer missiles airsoft

    Message par eyeshield79 le Dim 4 Mar - 12:25

    sur le tuto tu as deja 8 arcs pour du 50mm cela suffit maintenant si tu prends une section plus grande effectivement il te faudra plus d'arcs. Et oui si tu veux une tête plus pointue il te faudra mettre plus long donc pourquoi pas du 100mm mais garde a l'esprit qu'il te faut garder de la matière donc tu devras ralonger la longueur du Pvc utilisé pour ton ogive.
    j'ai mis 65 pour une longueur de PVC de 100mm pour l'ogive si tu mets 100mm il te faudras je pense une longueur de 130mm afin de garder 30mm de matière pour y coller en interne le manchon de 40mm.

    voili voilou
    eyeshield79


    _________________
    pieds de missiles commander via PC ████████████████████ 60%
    M4 Minigun ███████████████████ 95%
    GL 06 ████████████████████ 100%
    double M134 ███████████████████ 10%
    dynamite avec minuteur ████████████████████ 60%
    custom MP5 ████████████████████ 50%
    M2HB 12.7 browning 50 ███████████████████ 95%
    MODER plan effectué
    valise bombe atomique plan en stand bye.

    Jord@n

    Messages : 17
    Date d'inscription : 18/02/2012
    Age : 34
    Localisation : Région Liégeoise, Belgique

    Re: [eyes] Tuto fabriquer missiles airsoft

    Message par Jord@n le Dim 4 Mar - 13:03

    Super un grand merci pour tes précisions et conseils, maintenant reste plus qu'a faire les courses et au boulot study


    Korrig
    vis rouillée
    vis rouillée

    Messages : 107
    Date d'inscription : 02/10/2011
    Age : 41
    Localisation : Nantes

    Re: [eyes] Tuto fabriquer missiles airsoft

    Message par Korrig le Dim 4 Mar - 16:33

    Jord@n a écrit:
    Genre:

    Une idée de comment réaliser ça car la je sèche un peu...

    Merci

    Le plus difficile ce sera de réaliser l'avion!
    Me cherchez pas, chuis déjà dehors...

    Jord@n

    Messages : 17
    Date d'inscription : 18/02/2012
    Age : 34
    Localisation : Région Liégeoise, Belgique

    Re: [eyes] Tuto fabriquer missiles airsoft

    Message par Jord@n le Sam 17 Mar - 11:55

    Korrig a écrit:
    Jord@n a écrit:
    Genre:

    Une idée de comment réaliser ça car la je sèche un peu...

    Merci

    Le plus difficile ce sera de réaliser l'avion!
    Me cherchez pas, chuis déjà dehors...

    Chiche ?????? Smile Wink Laughing



    Ya plus qu'a Rolling Eyes Laughing Laisse ouvert j'arrive... lol!

    Korrig
    vis rouillée
    vis rouillée

    Messages : 107
    Date d'inscription : 02/10/2011
    Age : 41
    Localisation : Nantes

    Re: [eyes] Tuto fabriquer missiles airsoft

    Message par Korrig le Dim 18 Mar - 10:12

    F14 Tomcat?

    bnj
    vis rouillée
    vis rouillée

    Messages : 79
    Date d'inscription : 14/12/2011
    Age : 33
    Localisation : Rennes

    Re: [eyes] Tuto fabriquer missiles airsoft

    Message par bnj le Mar 20 Mar - 21:42

    superbe réalisation

    le tueur ne

    Messages : 15
    Date d'inscription : 25/01/2012

    Re: [eyes] Tuto fabriquer missiles airsoft

    Message par le tueur ne le Mer 11 Juil - 13:17

    bonjour tout le monde et super réalisation que voila eyeshield79 serait 'il possible d'avoir une liste détail des pièces qu'il faut car je compte en faire 3 pour mon association mille merci et a bientot

    shadow29

    Messages : 9
    Date d'inscription : 03/06/2012
    Age : 32
    Localisation : Brest

    Re: [eyes] Tuto fabriquer missiles airsoft

    Message par shadow29 le Jeu 12 Juil - 21:45

    voici ma petite contribution
    tout d'abord un grand merci a eyeshield pour son tuto super bien expliqué

    matos utilisé pour 1 missiles de 1m10
    1 metre de corps puis 10 cm de tete
    :
    tube en pvc de diam 50 long 2
    1 manchon diam 50
    1 butte diam 50
    1 planche de medium 3 mm
    1 cutter
    1 dremel
    1 carte mere d'ordi pris a la dechette
    decapeur thermique
    de la colle
    de la peinture

    pour le reste voici les photos
    je suis assez content du résultat bien que je ne suis pas bricoleur
    tout ceci a été réalisé dans ma chambre d'amis enfin si on peut appeler cela une chambre













    Une fois le tout fini



    les pieds sont en cours de fabrication
    le but de ses missiles une équipe aura un joueur désigné en tant que expert en missile sol sol il se verra donc attribué un kit de désarmorsage ( tournevis cruci pour devisser la trappe et un plat pour enlever la pile qui fait contacte avec la diode )

    un grand merci encore une fois a eyeshield en esperant que ces quelques image pourront aider certaines personnes bien que les plans de eyeshields soi super bien fait Wink








    Dernière édition par shadow29 le Jeu 12 Juil - 21:50, édité 1 fois

    Contenu sponsorisé

    Re: [eyes] Tuto fabriquer missiles airsoft

    Message par Contenu sponsorisé Aujourd'hui à 23:19


      La date/heure actuelle est Ven 2 Déc - 23:19
