    [Droop] M134 - la vraie (enfin presque) Empty [Droop] M134 - la vraie (enfin presque)

    Message par droopaille le Dim 22 Jan - 20:18

    Bon bin ça fait des années que je travaille sur le sujet, le principe je le connais depuis un moment mais je n'avais pas les moyens de réaliser.
    Mon imprimante 3D se fait encore attendre (foutus transporteurs) mais c'est pour bientôt.

    Il est temps que je lance ce sujet de réalisation d'une vraie M134 : c'est à dire qui tire par les canons !!
    J'ai déjà posté quelques pièces dans le sujet 3D mais on va tout regrouper ici.


    Photo de famille avec un gros tube en alu de récup pour le corps, le moteur d'une visseuse sans fil, un roulement fait sur mesure et la partie haute de la pièce qui attrape les billes.

    [Droop] M134 - la vraie (enfin presque) IMG_8574


    Ça c'est la partie arrière fixe qui comprend la came en creux pour gérer les mouvements des poussoirs pour les billes.

    [Droop] M134 - la vraie (enfin presque) IMG_8575

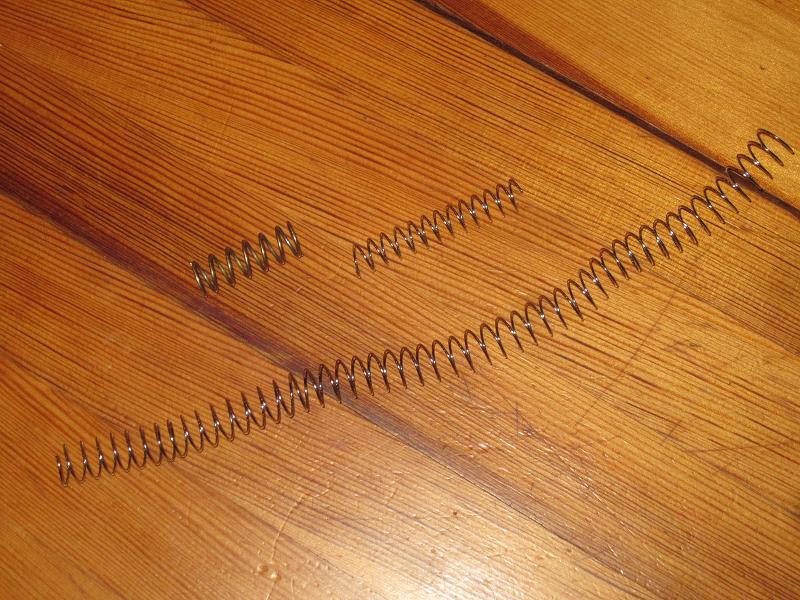

    Et puis aujourd'hui, un truc que j'avais jamais fait, des ressorts sur mesure. C'est super facile en fait. Avec de la corde à piano (trouvable au rayon pèche chez Décathlon ou ailleurs). Ici du 0.7mm.
    Une tige en bois/alu/skevouvoulé avec un petit trou pour bloquer une extrémité du fil, on enroule bien serré et on tire sur la longueur, ça donne des ressorts vraiment régulier (en haut à gauche le modèle, en haut à droite le dernier). Attention à prendre une tige de diamètre plus faible et faire des essais pour trouver le bon diamètre finale (ici, une tige de 7.3mm et un diamètre final de 11.7 pour le grand en bas).

    [Droop] M134 - la vraie (enfin presque) IMG_8580


    _________________
    Toutes mes créations
    droopaille
    droopaille
    boulon platine
    boulon platine

    Messages : 2579
    Date d'inscription : 03/04/2011
    Age : 44
    Localisation : Vitré (35)

    [Droop] M134 - la vraie (enfin presque) Empty Re: [Droop] M134 - la vraie (enfin presque)

    Message par droopaille le Jeu 26 Jan - 20:45

    En mode serial printer :

    [Droop] M134 - la vraie (enfin presque) IMG_8591


    _________________
    Toutes mes créations
    droopaille
    droopaille
    boulon platine
    boulon platine

    Messages : 2579
    Date d'inscription : 03/04/2011
    Age : 44
    Localisation : Vitré (35)

    [Droop] M134 - la vraie (enfin presque) Empty Re: [Droop] M134 - la vraie (enfin presque)

    Message par droopaille le Ven 27 Jan - 20:08

    p'...in ça fait 10 ans que j'attends ça !!!



    _________________
    Toutes mes créations
    droopaille
    droopaille
    boulon platine
    boulon platine

    Messages : 2579
    Date d'inscription : 03/04/2011
    Age : 44
    Localisation : Vitré (35)

    [Droop] M134 - la vraie (enfin presque) Empty Re: [Droop] M134 - la vraie (enfin presque)

    Message par droopaille le Sam 4 Fév - 20:18

    En ce moment, gros travail sur la conception, la forme définitive est choisie et ça sera pas une M134 classique ... mais surprise !


    En impression, le cache flamme et les réducteurs de canons, et le centreur refait aux bonnes mesures.

    [Droop] M134 - la vraie (enfin presque) IMG_8594


    Le bloc loader avec tous les bitoniaux.

    [Droop] M134 - la vraie (enfin presque) IMG_8595


    _________________
    Toutes mes créations
    droopaille
    droopaille
    boulon platine
    boulon platine

    Messages : 2579
    Date d'inscription : 03/04/2011
    Age : 44
    Localisation : Vitré (35)

    [Droop] M134 - la vraie (enfin presque) Empty Re: [Droop] M134 - la vraie (enfin presque)

    Message par droopaille le Sam 4 Fév - 22:17

    Assemblage

    [Droop] M134 - la vraie (enfin presque) IMG_8597


    _________________
    Toutes mes créations
    Gordon1234
    Gordon1234
    vis rouillée
    vis rouillée

    Messages : 74
    Date d'inscription : 24/09/2014
    Age : 34
    Localisation : Quimper (à coté)

    [Droop] M134 - la vraie (enfin presque) Empty Re: [Droop] M134 - la vraie (enfin presque)

    Message par Gordon1234 le Dim 5 Fév - 0:02

    Magnifique je planche sur un système d'alimentation et je n'arrive pas à trouver un qui feederait assez vite sans tout péter et je n'ai aucun moyen de tester en plus. Je compte l'usiner de A à Z ou presque à la maison en alu/acier dès que je me remettrai dessus.
    droopaille
    droopaille
    boulon platine
    boulon platine

    Messages : 2579
    Date d'inscription : 03/04/2011
    Age : 44
    Localisation : Vitré (35)

    [Droop] M134 - la vraie (enfin presque) Empty Re: [Droop] M134 - la vraie (enfin presque)

    Message par droopaille le Dim 5 Fév - 10:37

    Ce feeder là est éprouvé et sans risque de casse.


    _________________
    Toutes mes créations
    avatar
    couicouic
    vis rouillée
    vis rouillée

    Messages : 52
    Date d'inscription : 11/10/2014
    Age : 44
    Localisation : Dax 40

    [Droop] M134 - la vraie (enfin presque) Empty Re: [Droop] M134 - la vraie (enfin presque)

    Message par couicouic le Dim 5 Fév - 23:13

    perso je suis sur un modèle métal mais qui tire par le canon central.... le canon est fini, la gearbox remontée, le bloc hop up aussi, reste à fabriqué le corps qui supportera tout ça et cacher le tout dans un corps externe.
    Il vient d'où ton tube de récup ? Car je regarde un peu partout pour un tube métal diamètre 100 environ ( entre 100 et 115 ) et ça court pas les rues ces bêtes là...
    droopaille
    droopaille
    boulon platine
    boulon platine

    Messages : 2579
    Date d'inscription : 03/04/2011
    Age : 44
    Localisation : Vitré (35)

    [Droop] M134 - la vraie (enfin presque) Empty Re: [Droop] M134 - la vraie (enfin presque)

    Message par droopaille le Lun 6 Fév - 13:41

    c'est un tube alu D.100 de récup, je sais plus d'ôu ça vient


    _________________
    Toutes mes créations
    droopaille
    droopaille
    boulon platine
    boulon platine

    Messages : 2579
    Date d'inscription : 03/04/2011
    Age : 44
    Localisation : Vitré (35)

    [Droop] M134 - la vraie (enfin presque) Empty Re: [Droop] M134 - la vraie (enfin presque)

    Message par droopaille le Lun 3 Déc - 20:26

    C'est pas que ça avance dur mais j'ai repris le projet.

    [Droop] M134 - la vraie (enfin presque) 20181203_192514


    _________________
    Toutes mes créations
    Krispies
    Krispies
    Admin

    Messages : 3898
    Date d'inscription : 16/08/2009
    Age : 52
    Localisation : VERS-Pont du gard

    [Droop] M134 - la vraie (enfin presque) Empty Re: [Droop] M134 - la vraie (enfin presque)

    Message par Krispies le Jeu 6 Déc - 8:24

    Jolie, y'en a des heures d'impression là!

    droopaille
    droopaille
    boulon platine
    boulon platine

    Messages : 2579
    Date d'inscription : 03/04/2011
    Age : 44
    Localisation : Vitré (35)

    [Droop] M134 - la vraie (enfin presque) Empty Re: [Droop] M134 - la vraie (enfin presque)

    Message par droopaille le Sam 8 Déc - 12:58

    oui quelques unes et c'est loin d'être fini.
    Pour info, je suis tombé là dessus et ça m'a remis en piste.
    C'est presque du génie ce truc https://www.youtube.com/watch?v=rIZ2zLX8UHk

    et là j'ai enfin réussi à designer des engrenages fonctionnels.


    _________________
    Toutes mes créations
    Gordon1234
    Gordon1234
    vis rouillée
    vis rouillée

    Messages : 74
    Date d'inscription : 24/09/2014
    Age : 34
    Localisation : Quimper (à coté)

    [Droop] M134 - la vraie (enfin presque) Empty Re: [Droop] M134 - la vraie (enfin presque)

    Message par Gordon1234 le Sam 8 Déc - 15:05

    Pour le coup version mécanique ? Son étoile d'alimentation j'aime beaucoup le design en tout cas. Je reprendrai la mienne quand j'aurai numérisé ma fraiseuse. Je suis plus sur une à gaz mais je cherche un moyen de ne pas juste copier le système existant.
    droopaille
    droopaille
    boulon platine
    boulon platine

    Messages : 2579
    Date d'inscription : 03/04/2011
    Age : 44
    Localisation : Vitré (35)

    [Droop] M134 - la vraie (enfin presque) Empty Re: [Droop] M134 - la vraie (enfin presque)

    Message par droopaille le Dim 9 Déc - 1:59

    gaz pour moi mais j'hésite du coup car j'avais développé le système méca pour la galing manivelle
    il doit y a voir moyen de faire du 2 en 1. Par contre, j'ai pas très bien pigé comment c'est alimenté son truc. On voit bien une sorte de vis centrale qui alimente une étoile mais pas ce qui se passe après jusqu'aux canons


    _________________
    Toutes mes créations
    Gordon1234
    Gordon1234
    vis rouillée
    vis rouillée

    Messages : 74
    Date d'inscription : 24/09/2014
    Age : 34
    Localisation : Quimper (à coté)

    [Droop] M134 - la vraie (enfin presque) Empty Re: [Droop] M134 - la vraie (enfin presque)

    Message par Gordon1234 le Dim 9 Déc - 17:29

    Je pense que l'étoile amène les bille par force centrifuge devant les canons directement, je n'ai pas l'impression qu'il y ait "chambrage" des billes à proprement parler par contre, je ne vois pas comment la "tête de cylindre" reculerait pour ensuite chambrer une bille...
    Krispies
    Krispies
    Admin

    Messages : 3898
    Date d'inscription : 16/08/2009
    Age : 52
    Localisation : VERS-Pont du gard

    [Droop] M134 - la vraie (enfin presque) Empty Re: [Droop] M134 - la vraie (enfin presque)

    Message par Krispies le Lun 10 Déc - 22:18

    Vraiment une belle réalisation cette 134 mais niveau puissance c'est vraiment peu, le tir à 20 metres montre ses limites...

    droopaille
    droopaille
    boulon platine
    boulon platine

    Messages : 2579
    Date d'inscription : 03/04/2011
    Age : 44
    Localisation : Vitré (35)

    [Droop] M134 - la vraie (enfin presque) Empty Re: [Droop] M134 - la vraie (enfin presque)

    Message par droopaille le Mar 11 Déc - 20:18

    ce sont des gel ball, des billes d'eau, donc pas de hop up
    toutes ses répliques sont faites avec ça
