    M134 Budget reduit

    Message par PoloB le Sam 11 Oct - 16:05



    Hello les bricolos  Smile

    Alors voila, je me lance dans la conception d'une replique M134 qui sera fait avec des matériaux "apacher" ou de recup .

    J'ai déjà fait des plans et modélisations 3D pour voir un peu a quoi devrait ressembler ce M134 version discount .
    Je dis "devrait ressembler" car comme tous bricolos qui se respectent, tout le monde sait qu'entre des plans de la réalité il y a une grande différence Wink

    Je tacherai d'expliquer, de mettre des plans cotés de chaque pièces que je fais et des vues éclatées pour aider quiconque qui voudrait se lancer dans la conception de ce fameux M134 qui coûte un bras dans les shops d'airsoft .

    La version concernée ici sera celle que Krispies a faite, c'est à dire 6 canons factice et 1 canon centrale opérationnel .

    Outils a disposition :
    - Perceuse
    - Colonne "cheap" pour perceuse
    - Dremel
    - Limes a métaux
    - scie a métaux
    - Tournevis ......

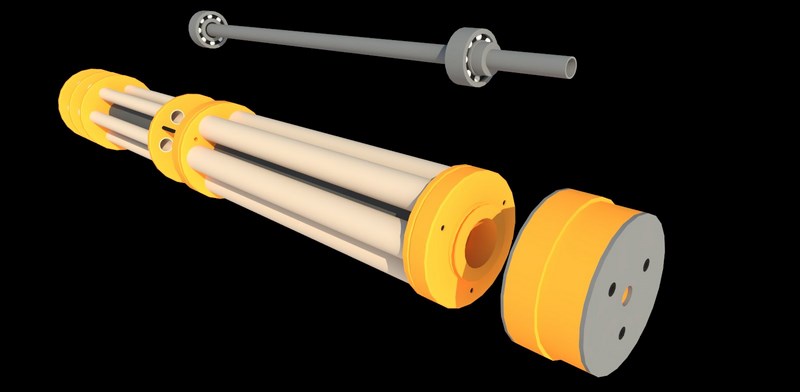

    Voila la modélisation déjà créée (il manque l'ammobox que je n'ai pas encore étudié) :









    Prochaine étape : Conception du canon

    J'éditerai ce post au fur et a mesure que j'avancerai .
    avatar
    PoloB
    vis rouillée
    vis rouillée

    Messages : 53
    Date d'inscription : 25/09/2014
    Localisation : Normandie

    Re: M134 Budget reduit

    Message par PoloB le Sam 11 Oct - 16:07

    réservé au résumé du topic ...


    Dernière édition par PoloB le Sam 11 Oct - 16:09, édité 2 fois
    avatar
    PoloB
    vis rouillée
    vis rouillée

    Messages : 53
    Date d'inscription : 25/09/2014
    Localisation : Normandie

    Re: M134 Budget reduit

    Message par PoloB le Sam 11 Oct - 16:08

    réservé aux plans et vues éclatées ...
    avatar
    PoloB
    vis rouillée
    vis rouillée

    Messages : 53
    Date d'inscription : 25/09/2014
    Localisation : Normandie

    Re: M134 Budget reduit

    Message par PoloB le Sam 11 Oct - 23:14

    Premières vues éclatées :

    LE CANON

    Matériaux utilisés :
    - MDF 6mm (5 disques de 100mm, 1 disque de 96mm, 1 disque de 55mm)
    - MDF 15mm (3 disques de 100mm, 1 disque de 96mm, 1 disque de 95mm)
    - Tubes IRO 16mm (6 tubes de 300mm)
    - Tubes IRO 25mm (6 tubes de 300mm)
    - Tubes d'évacuation 32mm (1 tube de 300mm, 1 tube de 290mm)
    - Tubes acier 12mm (1 tube de 400mm)
    - Vis CHC M4*30mm (6 vis)
    - Vis FHC M4*20mm (6 vis)
    - Rondelles acier 24*12*2mm (4 rondelles Dext*Dint*P)
    - Roulement 35*15*14mm (2 roulements Dext*Dint*P)
    - Plaque alu 2mm (1 disque de 100mm, 1 disque de 95mm)
    - Gaine thermo 3:1 16mm (6 bouts de 15mm), peu etre remplacé par du scotch ou teflon

    Les dimensions sur plans détaillés viendront plus tard Wink

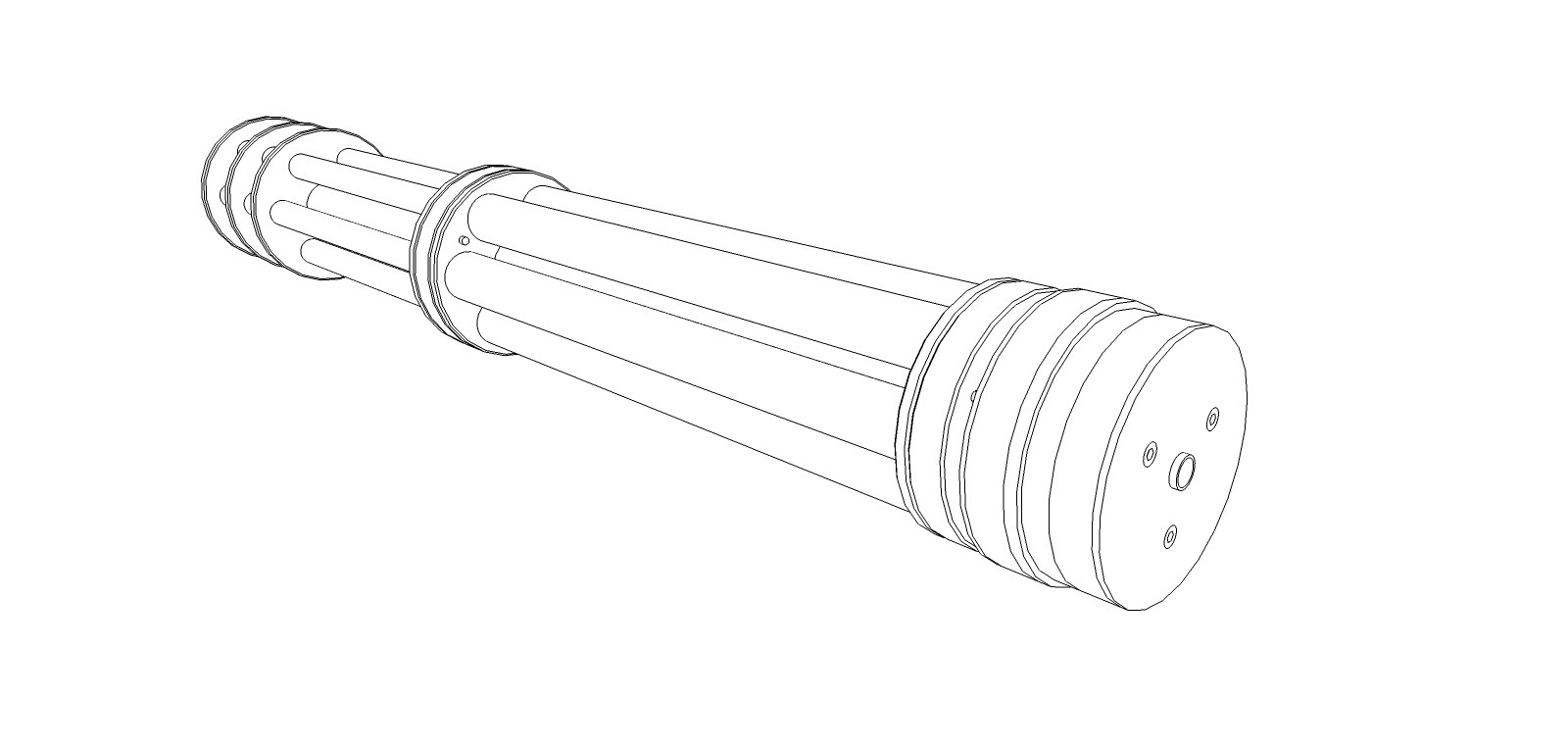

    CANON COMPLET :
    -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



    -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

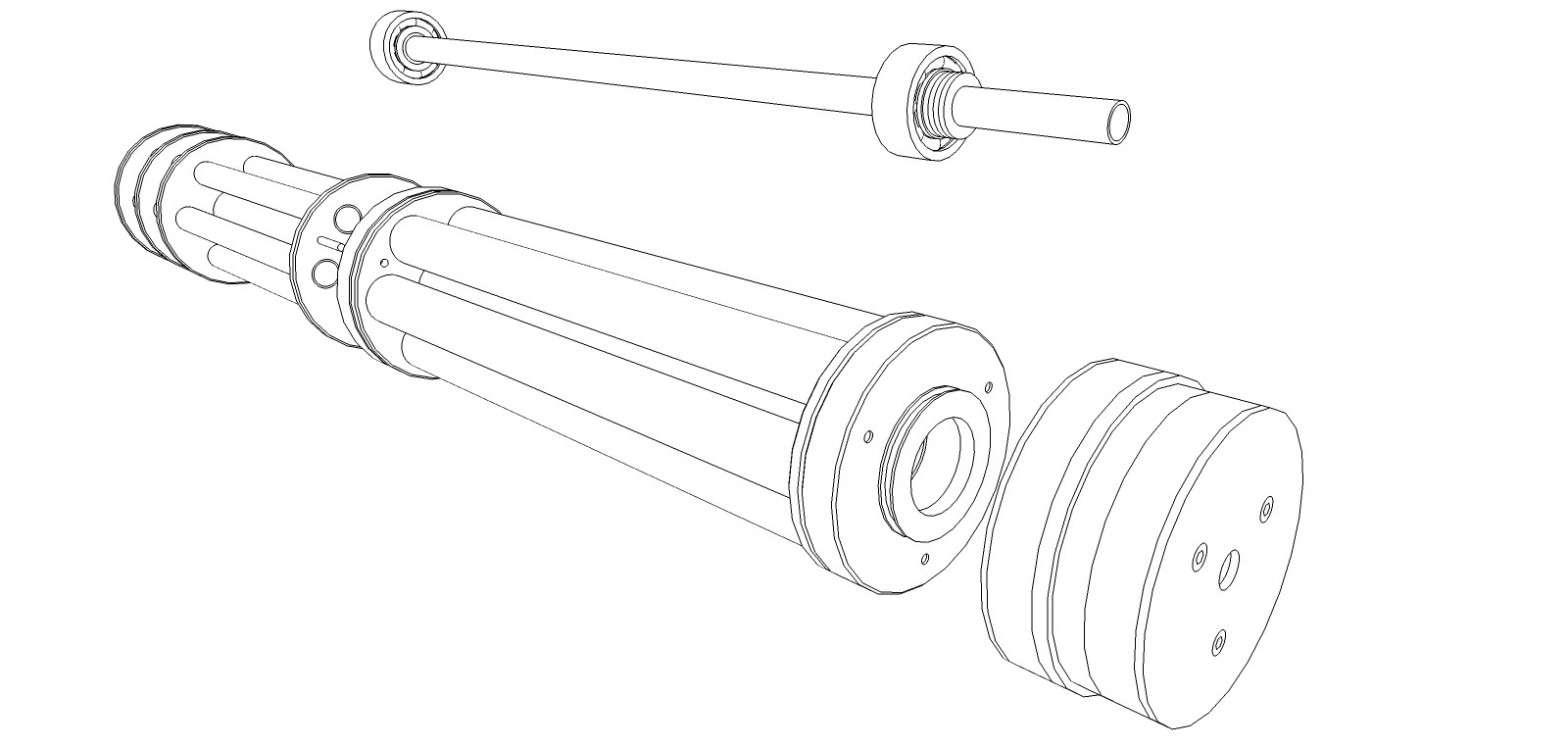

    ÉCLATÉ DES 4 PARTIES DU CANON :
    -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



    -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

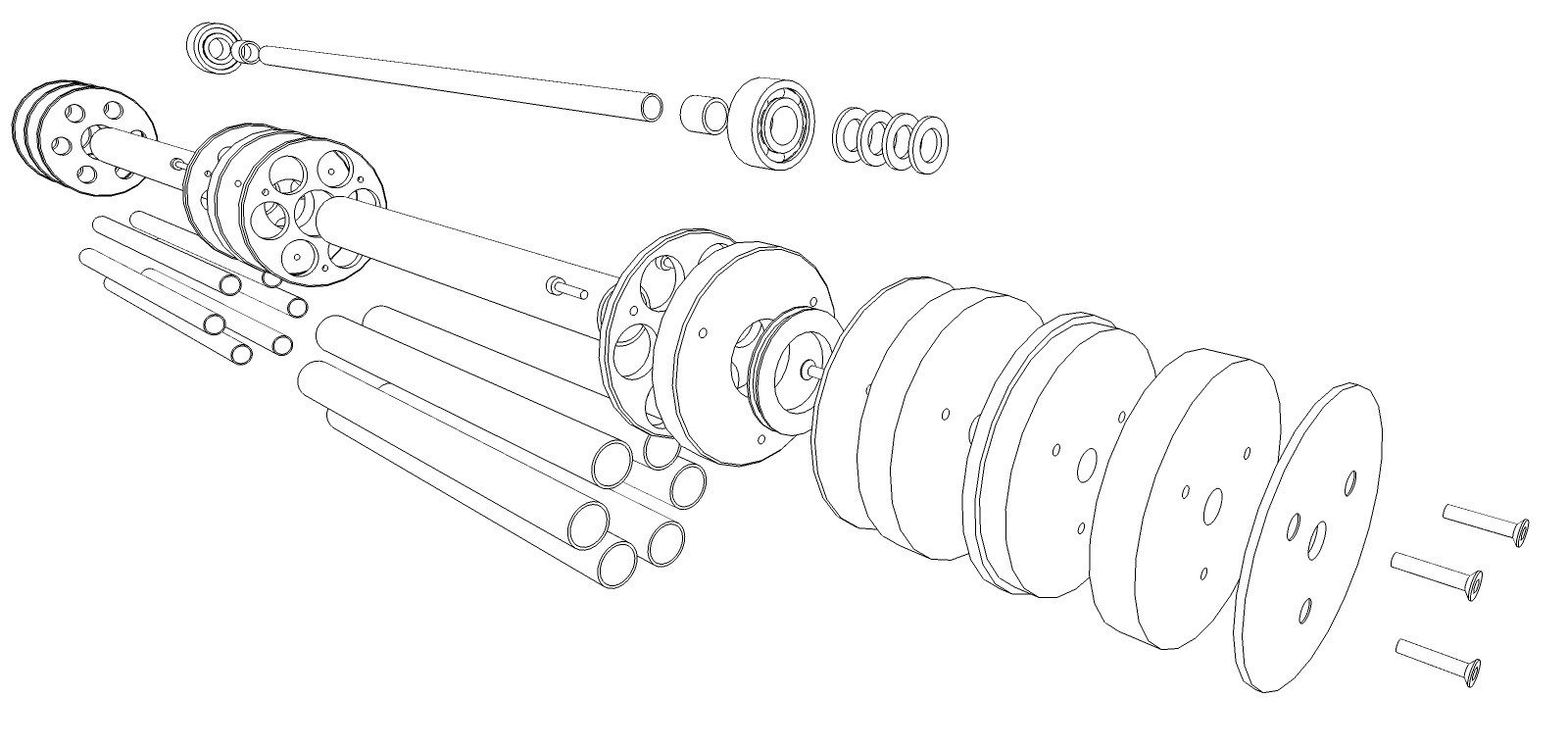

    ÉCLATÉ DU CANON COMPLET :
    -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



    -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
    avatar
    Krispies
    Admin

    Messages : 3816
    Date d'inscription : 16/08/2009
    Age : 50
    Localisation : VERS-Pont du gard

    Re: M134 Budget reduit

    Message par Krispies le Sam 11 Oct - 23:39

    Ben moi je dis c'est beau!!Tu as fait un superbe travail de modélisation, bravo!! Wink
    Juste une remarque sur le matériaux pour les canons si tu peux part plutôt sur de l'aluminium que du pvc car le pvc est très léger , trop même, du coup tout le poids de la réplique est à l'arrière..Donc il faut alourdir les canons sans qu'ils ne le soient trop, l'alu est un bon compromis..


    _________________

    http://airsoft-krisp.e-monsite.com/
    http://www.facebook.com/pages/Krispies-Team/470577369635210
    avatar
    PoloB
    vis rouillée
    vis rouillée

    Messages : 53
    Date d'inscription : 25/09/2014
    Localisation : Normandie

    Re: M134 Budget reduit

    Message par PoloB le Dim 12 Oct - 0:34

    Merci pour ta remarque, mais le truc c'est que j'ai déjà tout le matos (majoritairement de la recup) et déjà coupé, du coup sa me fais un peu ch*** d'acheter 2m de tube d'alu ... même si il y en a que pour une 15aine d'euros .

    Je retiens bien ta remarque, et si je dois alourdir le canon je préfère lui coller de la tige filetée ou autre dans les tubes factices . Comme ça je pourrais équilibrer le devant assez précisément une fois monté complètement (en rajoutant du poids dans les canons)   Smile
    avatar
    oss117
    vis rouillée
    vis rouillée

    Messages : 33
    Date d'inscription : 26/08/2012
    Age : 23
    Localisation : Ile de France/ Bretagne

    Re: M134 Budget reduit

    Message par oss117 le Dim 12 Oct - 9:46

    Joli boulot PoloB! Avec un plan aussi détaillé, plus aucune raison de ne pas arriver à un résultat parfait!

    Néanmoins, je pense comme Krispies, que mettre de l'alu pour les canons est judicieux! Déjà pour cette question de poids, même si ton idée de tige filetée est très futée, mais aussi parce qu'avec de l'alu, tu pourras avoir un effet beaucoup plus sympa: rayures, reflets métalliques, usure...
    avatar
    Krispies
    Admin

    Messages : 3816
    Date d'inscription : 16/08/2009
    Age : 50
    Localisation : VERS-Pont du gard

    Re: M134 Budget reduit

    Message par Krispies le Dim 12 Oct - 11:20

    Autre remarque, pour le tube de 32 qui se trouvera au milieu des canons de 25mm fais gaffe car il n'y aura plus trop de matière entre le perçage central à 32 et les perçages à 25, surtout si tu utilises du MDF qui est assez fragile, l'idéal serait de faire les rondelles en PVC..Tu n'es pas obligé de mettre le tube de 32 sur la partie arrière des canons..D'ailleurs sur la version originale il n'y a pas de tube central à cet endroit!! Wink


    _________________

    http://airsoft-krisp.e-monsite.com/
    http://www.facebook.com/pages/Krispies-Team/470577369635210
    avatar
    PoloB
    vis rouillée
    vis rouillée

    Messages : 53
    Date d'inscription : 25/09/2014
    Localisation : Normandie

    Re: M134 Budget reduit

    Message par PoloB le Dim 12 Oct - 16:33

    Ok, merci du conseil Wink
    Si problème je sais ce que je dois modifier .

    Je suis en train de faire les premiers plans cotés ... je les upload et les post ici .
    avatar
    PoloB
    vis rouillée
    vis rouillée

    Messages : 53
    Date d'inscription : 25/09/2014
    Localisation : Normandie

    Re: M134 Budget reduit

    Message par PoloB le Dim 12 Oct - 16:39

    Voici les premiers plans cotés :

















    avatar
    PoloB
    vis rouillée
    vis rouillée

    Messages : 53
    Date d'inscription : 25/09/2014
    Localisation : Normandie

    Re: M134 Budget reduit

    Message par PoloB le Dim 12 Oct - 21:45

    Voila les premières photos du canon et montage a blanc :





































    Et petite photo bonus  Cool

    avatar
    Krispies
    Admin

    Messages : 3816
    Date d'inscription : 16/08/2009
    Age : 50
    Localisation : VERS-Pont du gard

    Re: M134 Budget reduit

    Message par Krispies le Dim 12 Oct - 22:00

    C'est beau!!!
    Tu as percé les pièces individuellement ou par groupe?


    _________________

    http://airsoft-krisp.e-monsite.com/
    http://www.facebook.com/pages/Krispies-Team/470577369635210
    avatar
    PoloB
    vis rouillée
    vis rouillée

    Messages : 53
    Date d'inscription : 25/09/2014
    Localisation : Normandie

    Re: M134 Budget reduit

    Message par PoloB le Dim 12 Oct - 22:16

    Alors ... pour le perçage j'ai fais 1 disque "gabarit" en alu de 2mm avec des perçages de 4mm pour le trou centrale, les 6 trous de canon et les 3 trous des vis .
    Ensuite j'ai pré-percé a 4mm les disques en MDF un à un a l'aide du disque "gabarit" en reprenant seulement les perçages utilisé pour les disques MDF .
    Une fois les disques en MDF tous pré-percés comme il faut j'ai percé au bon diamètre un par un .

    Au final tous les trous sont parfaitement alignés et les disques bien solides (même celui avec le 32mm et les 6x25mm)


    EDIT : le disque pouli a été badigeonné de cyano dans la rainure car elle me semblait un peu trop fragile , maintenant elle est beaucoup plus solide .
    avatar
    droopaille
    boulon platine
    boulon platine

    Messages : 2501
    Date d'inscription : 03/04/2011
    Age : 42
    Localisation : Vitré (35)

    Re: M134 Budget reduit

    Message par droopaille le Dim 12 Oct - 23:30

    pas mal, pas mal


    _________________
    Toutes mes créations
    avatar
    Wood
    boulon d'argent
    boulon d'argent

    Messages : 1110
    Date d'inscription : 03/06/2011
    Age : 39
    Localisation : Liré

    Re: M134 Budget reduit

    Message par Wood le Lun 13 Oct - 18:34

    mdr, j'en suis rendu la depuis plus d'un ans.
    Beau travail, continu sur ta lancé tu est bien partie
    avatar
    PoloB
    vis rouillée
    vis rouillée

    Messages : 53
    Date d'inscription : 25/09/2014
    Localisation : Normandie

    Re: M134 Budget reduit

    Message par PoloB le Jeu 16 Oct - 22:23

    suite des éclatés Smile


























    a suivre ....
