    Re: Bombe Airsoft

    Message par pic-pac le Sam 15 Fév - 18:38

    Merci, oui c'est bien sur la sortie 0 qu'est branché le buzzer
    avatar
    obelix21
    ecrou argent
    ecrou argent

    Messages : 351
    Date d'inscription : 06/05/2013

    Re: Bombe Airsoft

    Message par obelix21 le Lun 3 Mar - 18:08

    pic-pac a écrit:Oui car j'en ai fait plusieurs et que je ne veux pas acheter un arduino a 15-20€ alors que je peux faire un circuit pour environ 8€


    quand je vois des arduino à 7€ sur e-beurk.... j'ai pas envie de m'embeter:
    http://cgi.ebay.fr/UNO-R3-ATmega328P-ATmega16U2-Compatible-Version-Board-Free-USB-Cable-For-Arduino-/301105919701?pt=LH_DefaultDomain_0&hash=item461b4fb6d5
    avatar
    pic-pac
    ecrou or
    ecrou or

    Messages : 663
    Date d'inscription : 20/06/2011
    Age : 36
    Localisation : Issoire (63)

    Re: Bombe Airsoft

    Message par pic-pac le Lun 3 Mar - 18:25

    Oui mais le problème c'est que sur l'arduino ça a tendance a se débrancher, d'ailleurs Droop voulait se prendre un arduino et moi je ne connais pas les compatibles pour savoir s'ils sont aussi bien que les originaux, peut être que toi tu les connais et que tu peux lui dire si celui ci vaut le coup
    avatar
    droopaille
    boulon platine
    boulon platine

    Messages : 2505
    Date d'inscription : 03/04/2011
    Age : 42
    Localisation : Vitré (35)

    Re: Bombe Airsoft

    Message par droopaille le Lun 3 Mar - 18:42

    c'est aussi fiable qu'une vraie carte ?


    _________________
    Toutes mes créations
    avatar
    obelix21
    ecrou argent
    ecrou argent

    Messages : 351
    Date d'inscription : 06/05/2013

    Re: Bombe Airsoft

    Message par obelix21 le Lun 3 Mar - 19:54

    moi j'ai celui que j'ai mis en lien et ça marche aussi bien qu'un original.
    avatar
    pic-pac
    ecrou or
    ecrou or

    Messages : 663
    Date d'inscription : 20/06/2011
    Age : 36
    Localisation : Issoire (63)

    Re: Bombe Airsoft

    Message par pic-pac le Lun 3 Mar - 20:29

    Bon a savoir

    Necrozia

    Messages : 15
    Date d'inscription : 10/10/2014

    Re: Bombe Airsoft

    Message par Necrozia le Ven 10 Oct - 19:25

    Bonsoir a tous !

    Deja un grand bravo pour ton travail qui est magnifique !

    Tellement intéressant que cela m'a donné envie de me mettre a l’électronique en l'associant a l'airsoft !et j'ai pris forcément ton travail en exemple comme exercice !

    Premiere question ton schéma de cablage en debut de post,et basé sur l'eeprom ,alors que moi je veux rester pour le début avec la carte complete ...et j'ai 20 pin d'un coté et 14 de l'autre Very Happy je voulais savoir la correspondance des pins carte ..afin de pas la cramer direct ...ce qui serait dommage

    Deuxieme question le Crystal te sert a quoi ?et il obligatoire lors de l'utilisation de la carte ...

    Et troisiéme question ...j'ai 9 pins sur mon panel alors que tu en représente que 7 ...

    Voila,

    J'espere ne pas trop vous ennuyer avec mes questions,mais vos com's et sujets sont trés agréable et donne envie de bosser le sujet !

    A bientot

    Necro
    avatar
    freeman83
    boulon d'argent
    boulon d'argent

    Messages : 1228
    Date d'inscription : 23/06/2012
    Age : 38
    Localisation : Rougiers / Var

    Re: Bombe Airsoft

    Message par freeman83 le Ven 10 Oct - 20:55

    heu j'aurais tendance a dire que cela dépend de ton modèle de carte arduino.

    Necrozia

    Messages : 15
    Date d'inscription : 10/10/2014

    Re: Bombe Airsoft

    Message par Necrozia le Ven 10 Oct - 20:59

    Oui j'ai oublié de préciser , c'est une arduino uno R3 et je remarque depuis tout a l'heure,que entre le schema et ma carte les polarités ne sont pas a la meme place deja ...
    avatar
    pic-pac
    ecrou or
    ecrou or

    Messages : 663
    Date d'inscription : 20/06/2011
    Age : 36
    Localisation : Issoire (63)

    Re: Bombe Airsoft

    Message par pic-pac le Ven 10 Oct - 22:43

    Salut, tu peux regarder ici http://airsoft-krispies.forumactif.org/t4294-tuto-checkpoint-avec-arduino tu y trouveras certaines réponses, le schéma de début décrit les sorties analogiques et digitales, le cristal ou quartz n'est utile que si tu utilise le composant en autonome, sinon il y en a un sur ton Arduino, pour ton panel (c'est le clavier???) tu dois avoir 9 pins car tu as A B C D en plus.
    En espérant avoir répondu à tes questions

    Necrozia

    Messages : 15
    Date d'inscription : 10/10/2014

    Re: Bombe Airsoft

    Message par Necrozia le Sam 11 Oct - 13:38

    Merci pour ta réponse Freeman !

    Mais mon clavier matricielle n'a pas de ABCD ...Je vais essayer de comprendre le branchement via directement le arduino avant de spammer le fofo ^^

    En tout cas merci de vos réponses ! si vous avec des conseils je suis preneur !
    avatar
    pic-pac
    ecrou or
    ecrou or

    Messages : 663
    Date d'inscription : 20/06/2011
    Age : 36
    Localisation : Issoire (63)

    Re: Bombe Airsoft

    Message par pic-pac le Sam 11 Oct - 15:12

    mon clavier a 9 trous, mais seulement 7 sont fonctionnels
    avatar
    pic-pac
    ecrou or
    ecrou or

    Messages : 663
    Date d'inscription : 20/06/2011
    Age : 36
    Localisation : Issoire (63)

    Re: Bombe Airsoft

    Message par pic-pac le Sam 11 Oct - 15:14

    sur les schémas on peut voir la correspondance atmega arduino
    avatar
    ju76
    vis rouillée
    vis rouillée

    Messages : 24
    Date d'inscription : 05/01/2013
    Age : 35
    Localisation : Seine maritime

    Re: Bombe Airsoft

    Message par ju76 le Dim 12 Oct - 10:55

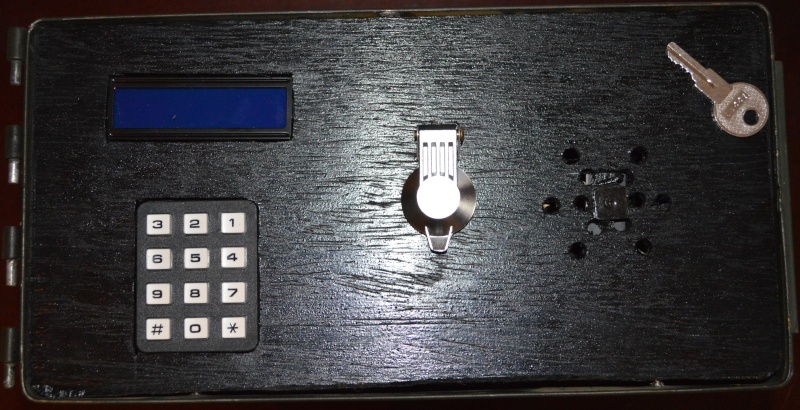

    Salut, voici enfin quelques photos de mon interpretation de la "bombe":

    " />

    oui j'ai buggé dans le branchement du clavier du coup j'ai juste replacé les touches

    " />

    afin d'alimenter comme il se doit ma sirene j'ai opter pour l'ajout d'un relais celle ci se trouve donc alimenter par une batterie 8.4v
    la sirene peux aussi etre remplacer par un imflamateur pyro et allumer un ainsi fumi ou petard.
    avatar
    Naudnaud
    ecrou argent
    ecrou argent

    Messages : 403
    Date d'inscription : 30/08/2011
    Age : 27
    Localisation : Metabief

    Re: Bombe Airsoft

    Message par Naudnaud le Dim 12 Oct - 11:08

    approuved approuved approuved
    avatar
    pic-pac
    ecrou or
    ecrou or

    Messages : 663
    Date d'inscription : 20/06/2011
    Age : 36
    Localisation : Issoire (63)

    Re: Bombe Airsoft

    Message par pic-pac le Dim 12 Oct - 11:49

    la classe, ça doit envoyer du lourd la sirène

    Necrozia

    Messages : 15
    Date d'inscription : 10/10/2014

    Re: Bombe Airsoft

    Message par Necrozia le Dim 12 Oct - 17:01

    Re !!Petite question ,j'ai branché le buzzer,mais il ne sonne pas ...par contre sur ton plan je vois que tu as branché un positif sur la borne 1 c'est pour le fonctionnement du buzzer quand on passe par l'arduino ?
    avatar
    pic-pac
    ecrou or
    ecrou or

    Messages : 663
    Date d'inscription : 20/06/2011
    Age : 36
    Localisation : Issoire (63)

    Re: Bombe Airsoft

    Message par pic-pac le Dim 12 Oct - 17:11

    Le positif est sur la borne 1 de l'atmega pas de l'arduino sur le schema tu as ecrit digital 0, digital 1,... Ananolg 0, analog 1,.... Ce sont les sorties que tu retrouves sur l'arduino, le reste est déjà précablé dans l'arduino.
    Si ton buzzeur ne sonne pas c'est surement du au fait que tu es en usb et en usb les digital 0 et digital 1 servent pour la communication usb arduino, essaye d'alimenter l'arduino avec une pile

    Necrozia

    Messages : 15
    Date d'inscription : 10/10/2014

    Re: Bombe Airsoft

    Message par Necrozia le Dim 12 Oct - 17:27

    Merci de ta réponse aussi rapide ! ^^ j'ai essayé avec l'alim externe ca ne change rien ...avec deux buzzer differents .j'ai 5v en continu mais ca ne sonne pas ,aurais je raté un truc.
    avatar
    ju76
    vis rouillée
    vis rouillée

    Messages : 24
    Date d'inscription : 05/01/2013
    Age : 35
    Localisation : Seine maritime

    Re: Bombe Airsoft

    Message par ju76 le Dim 12 Oct - 18:28

    110db hors de la boite c'est pour ca que je n'ai pas percé plus de trous
    avatar
    pic-pac
    ecrou or
    ecrou or

    Messages : 663
    Date d'inscription : 20/06/2011
    Age : 36
    Localisation : Issoire (63)

    Re: Bombe Airsoft

    Message par pic-pac le Dim 12 Oct - 18:57

    c'est quoi tes buzzers??? j'ai déjà eu des buzzeur qui étaient inversé il fallait brancher le + sur le - verifie juste comme ça sur une sortie +5v de l'arduino pour vérifier son fonctionnement!!
    après il faut voir ton buzzeur s'il fonctionne bien entre 1,5v et 9v

    Necrozia

    Messages : 15
    Date d'inscription : 10/10/2014

    Re: Bombe Airsoft

    Message par Necrozia le Dim 12 Oct - 19:15

    Voici le buzzer neuf http://www.lextronic.fr/P16284-piezo-sans-oscillateur-encapsule.html

    Un= 5vc ...

    Necrozia

    Messages : 15
    Date d'inscription : 10/10/2014

    Re: Bombe Airsoft

    Message par Necrozia le Dim 12 Oct - 19:46

    Bon bin bibi il a réussi a cramer la carte ! le buzzer a sifflé et plantage ...j'ai beau ré injecter le prog j'ai des barres verticale et un point ? sur l'ecran ...

    Necrozia

    Messages : 15
    Date d'inscription : 10/10/2014

    Re: Bombe Airsoft

    Message par Necrozia le Dim 12 Oct - 20:15


    Necrozia

    Messages : 15
    Date d'inscription : 10/10/2014

    Re: Bombe Airsoft

    Message par Necrozia le Dim 12 Oct - 20:16

    http://www.hostingpics.net/viewer.php?id=602893unnamed.jpg
