    [Droop] Gatling

    Coco pop's
    Coco pop's
    ecrou argent
    ecrou argent


    Messages : 279
    Date d'inscription : 07/09/2011
    Age : 30
    Localisation : Châteauroux

    [Droop] Gatling - Page 4 Empty Re: [Droop] Gatling

    Message par Coco pop's Sam 6 Avr - 12:40

    Saches qu'une pompe à un débit limité donc ta sortie sur les côtés sans modifications c'est pas gagné.

    Ou alors pourquoi tu ne la fait pas toi même sur les pompes que tu as cette sortie ?
    droopaille
    droopaille
    boulon platine
    boulon platine


    Messages : 2621
    Date d'inscription : 03/04/2011
    Age : 49
    Localisation : Vitré (35)

    [Droop] Gatling - Page 4 Empty Re: [Droop] Gatling

    Message par droopaille Sam 6 Avr - 14:12

    Oui il faudra repercer, mais je parle juste du principe. En fait si j'ai choisi une pompe à vélo, c'est que le piston est très léger, il coulisse vraiment très bien et il est super étanche (quand on bouche au bout, impossible de pousser la pompe à fond).
    J'ai cette idée là depuis plus de 6 mois quand je suis tombé sur une pompe à vélo chez Noz.

    L'avantage de cette technique sur le côté c'est que la mécanique ressemblera bcp plus à la version M134 à gaz qui est mon objectif depuis le début.


    _________________
    Toutes mes créations
    droopaille
    droopaille
    boulon platine
    boulon platine


    Messages : 2621
    Date d'inscription : 03/04/2011
    Age : 49
    Localisation : Vitré (35)

    [Droop] Gatling - Page 4 Empty Re: [Droop] Gatling

    Message par droopaille Sam 6 Avr - 21:39

    Premiers travaux sur l'étoile de chargement des billes. Pour l'instant tout simple : une encoche de 6.5mm, descente par gravité.




    On voit qu'il y a des ratés, surtout si la vitesse accélère. Il y a aussi des blocages sur la paroi de fin.
    Je pense savoir comment gérer ces soucis. Faut que je fasse des tests.
    Après, il y a d'autres possibilités bcp plus fiables mais c'est plus compliqué à réaliser.






    _________________
    Toutes mes créations
    Krispies
    Krispies
    Admin


    Messages : 3937
    Date d'inscription : 16/08/2009
    Age : 57
    Localisation : VERS-Pont du gard

    [Droop] Gatling - Page 4 Empty Re: [Droop] Gatling

    Message par Krispies Sam 6 Avr - 22:17

    Je pense qu'il te faudra obligatoirement un ressort et un moteur pour pousser les billes car par la seule gravité ça ne fonctionnera pas ou pas régulièrement!!mais tu avances bien, c'est bon ça!! Wink

    maxdarkdog
    maxdarkdog
    ecrou or
    ecrou or


    Messages : 507
    Date d'inscription : 29/12/2011
    Age : 38
    Localisation : Strasbourg

    [Droop] Gatling - Page 4 Empty Re: [Droop] Gatling

    Message par maxdarkdog Dim 7 Avr - 2:12

    J'aurai pensé au même système que les loaders de paintball avec une petite hélice qui remue tout ça...

    Ou alors tu prends le raccord type ressort d'une ammobox que tu envoi directe sur la roue comme ca les billes arrivent 1 par 1 directement dans l'encoche
    droopaille
    droopaille
    boulon platine
    boulon platine


    Messages : 2621
    Date d'inscription : 03/04/2011
    Age : 49
    Localisation : Vitré (35)

    [Droop] Gatling - Page 4 Empty Re: [Droop] Gatling

    Message par droopaille Dim 7 Avr - 10:00

    Le système paint est très intéressant et je le garde sous le coude pour la version haute cadence. D'ailleurs le chargeur de la Piper P3 (la meilleure des M134 airsoft) est basé là dessus.

    pour le tube qui alimente directement, ça marche pas, le temps lorsque l'ouverture est en face est bcp trop court, le transfert est incomplet et donc ça coince ou ça casse.
    Ce n'est pas mon cas mais les M134 tapent à 50 bb/s. Avec 6 canons cela représente environs 8 tours de roue par seconde. L'ouverture de l'encoche fait environs 8°. Avec 360° par tour, le temps que passe l'ouverture devant le tube distributeur est de 1s x 8° / (8*360°) = 0.0027 s soit environs 3 millièmes de seconde.



    _________________
    Toutes mes créations
    section 152
    section 152
    vis rouillée
    vis rouillée


    Messages : 94
    Date d'inscription : 06/10/2011
    Age : 36
    Localisation : vitre (35)

    [Droop] Gatling - Page 4 Empty Re: [Droop] Gatling

    Message par section 152 Mar 9 Avr - 20:12

    ca se corse
    MISTER DEE
    MISTER DEE
    boulon d'argent
    boulon d'argent


    Messages : 1148
    Date d'inscription : 04/01/2013
    Age : 52
    Localisation : Angers

    [Droop] Gatling - Page 4 Empty Re: [Droop] Gatling

    Message par MISTER DEE Mar 9 Avr - 21:51

    bien bien......vivement la suite.......
    ptimaicosto
    ptimaicosto
    vis rouillée
    vis rouillée


    Messages : 90
    Date d'inscription : 05/06/2011
    Age : 38
    Localisation : Ligny le ribault

    [Droop] Gatling - Page 4 Empty Re: [Droop] Gatling

    Message par ptimaicosto Mar 9 Avr - 22:15

    Punaise Droop tu me flingue là !!! Inventif, créatif, des mains en or ! Dis t'es marié ? I love you
    droopaille
    droopaille
    boulon platine
    boulon platine


    Messages : 2621
    Date d'inscription : 03/04/2011
    Age : 49
    Localisation : Vitré (35)

    [Droop] Gatling - Page 4 Empty Re: [Droop] Gatling

    Message par droopaille Jeu 11 Avr - 20:57

    LOL, t'es pas mon genre ...

    Voici la version 1.2, je me suis fais une belle boite à essais et j'ai optimisé la forme de la roue, j'ai bcp moins de missfeed et rarement des blocages (mais je n'ai pas encore monté la pièce anti blocage). La cadence est pas trop mal pour une gatling mais largement insuffisante pour une M134.




    _________________
    Toutes mes créations
    Techno57
    Techno57
    ecrou argent
    ecrou argent


    Messages : 271
    Date d'inscription : 11/09/2012
    Age : 32
    Localisation : 57 Moselle

    [Droop] Gatling - Page 4 Empty Re: [Droop] Gatling

    Message par Techno57 Ven 12 Avr - 8:20

    ça avance petit a petit, vivement la fin pour voir le resultat inédit !
    droopaille
    droopaille
    boulon platine
    boulon platine


    Messages : 2621
    Date d'inscription : 03/04/2011
    Age : 49
    Localisation : Vitré (35)

    [Droop] Gatling - Page 4 Empty Re: [Droop] Gatling

    Message par droopaille Lun 15 Avr - 20:29

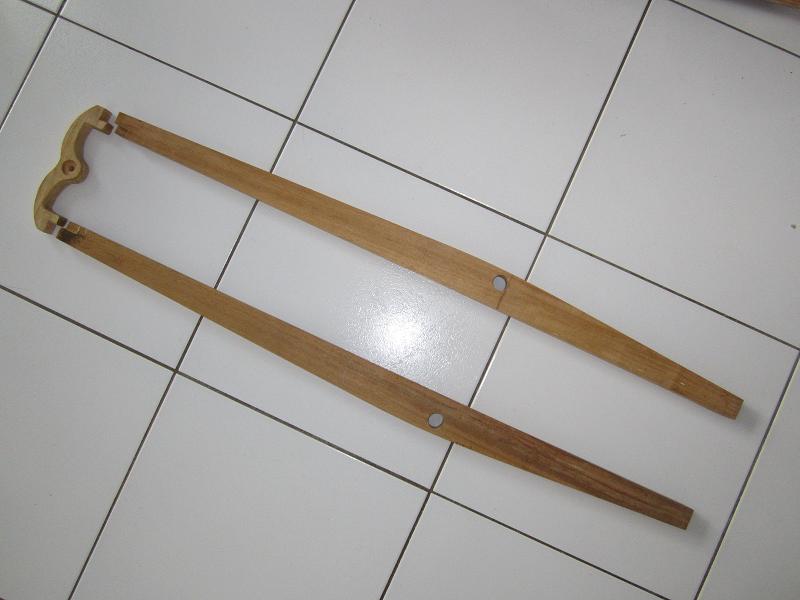

    Profilage des longerons et de la pièce du bout.

    [Droop] Gatling - Page 4 IMG_3420

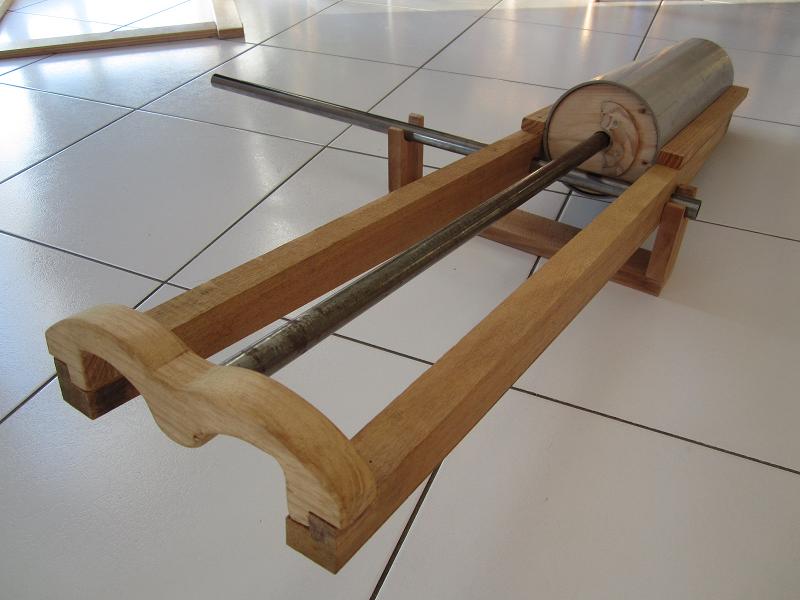

    Pas de grosse avancée mais ça donne tout de suite une bonne tête.

    [Droop] Gatling - Page 4 IMG_3415


    _________________
    Toutes mes créations
    Wood
    Wood
    boulon d'argent
    boulon d'argent


    Messages : 1111
    Date d'inscription : 03/06/2011
    Age : 46
    Localisation : Liré

    [Droop] Gatling - Page 4 Empty Re: [Droop] Gatling

    Message par Wood Lun 15 Avr - 21:32

    effectivement
    Smirpab
    Smirpab
    vis rouillée
    vis rouillée


    Messages : 46
    Date d'inscription : 01/01/2013
    Age : 29
    Localisation : Dans le sud de l'Aisne

    [Droop] Gatling - Page 4 Empty Re: [Droop] Gatling

    Message par Smirpab Lun 15 Avr - 23:58

    Pour tes pompes en plastique, pourquoi tu n'utiliserai pas un système anti-retour, mais ici en inverse ?

    Par exemple, la bille est côté piston qui bouche la sortie de l'air de la pompe. Elle joue ici un rôle de soupape de sécurité.
    Avec ce système ci,on peut mettre une vis pour comprimer le ressort différemment et ainsi on augmente la pression de sortie.

    C'est juste une idée, reste à tester pour voir le gain de performance.
    droopaille
    droopaille
    boulon platine
    boulon platine


    Messages : 2621
    Date d'inscription : 03/04/2011
    Age : 49
    Localisation : Vitré (35)

    [Droop] Gatling - Page 4 Empty Re: [Droop] Gatling

    Message par droopaille Mar 16 Avr - 13:06

    je comprends pas très bien l'idée
    tu peux développer ou un schéma peut-être ?


    _________________
    Toutes mes créations
    maxdarkdog
    maxdarkdog
    ecrou or
    ecrou or


    Messages : 507
    Date d'inscription : 29/12/2011
    Age : 38
    Localisation : Strasbourg

    [Droop] Gatling - Page 4 Empty Re: [Droop] Gatling

    Message par maxdarkdog Mar 16 Avr - 13:43

    j'ai peur que quand tu va envoyer la purée ta roue risque de ne pas prendre les billes car elles vont descendre trop lentement avec la gravité... (elles risquent de taper le coin de l'encoche et de remonter...
    Smirpab
    Smirpab
    vis rouillée
    vis rouillée


    Messages : 46
    Date d'inscription : 01/01/2013
    Age : 29
    Localisation : Dans le sud de l'Aisne

    [Droop] Gatling - Page 4 Empty Re: [Droop] Gatling

    Message par Smirpab Mar 16 Avr - 14:17

    Mon idée est de mettre un anti-retour juste devant le piston, de sorte à augmenter la pression de sortie.

    Ici, la bille fait office de "disque de rupture" et quand la pression qui se trouve devant la tête du piston est supérieur à la compression du ressort, l'air est expulsée.

    Spoiler:

    Le seule bémol, c'est que ça implique un volume mort entre la tête du piston et la bille.
    Comprends-tu mieux mon idée maintenant ?
    droopaille
    droopaille
    boulon platine
    boulon platine


    Messages : 2621
    Date d'inscription : 03/04/2011
    Age : 49
    Localisation : Vitré (35)

    [Droop] Gatling - Page 4 Empty Re: [Droop] Gatling

    Message par droopaille Mar 16 Avr - 18:38

    oui, je vois
    je pensais que tu parlais de la bille à tirer

    Dans ton système, tu pers une quantité d'énergie qui sert à pousser le ressort de l'anti retour, donc tu dois mettre plus de patate pour le même résultat.
    Ce n'est pas parce qu'il y a plus de pression que tu auras plus de puissance, il faut que tu ais une pression plus élevée avec un volume identique. Or tu augmentes la pression en comprimant plus le l'air dans le cylindre, donc la résultante est la même (moins les pertes citées au dessus).
    Je pense que ce n'est pas viable.

    Ton système fonctionnerait avec un gaz comprimé mais il serait plus facile de réguler avec plus de pression en amont.


    _________________
    Toutes mes créations
    Smirpab
    Smirpab
    vis rouillée
    vis rouillée


    Messages : 46
    Date d'inscription : 01/01/2013
    Age : 29
    Localisation : Dans le sud de l'Aisne

    [Droop] Gatling - Page 4 Empty Re: [Droop] Gatling

    Message par Smirpab Mar 16 Avr - 20:31

    Oui bah j'essaie d'aider comme je peux :erf:.
    droopaille
    droopaille
    boulon platine
    boulon platine


    Messages : 2621
    Date d'inscription : 03/04/2011
    Age : 49
    Localisation : Vitré (35)

    [Droop] Gatling - Page 4 Empty Re: [Droop] Gatling

    Message par droopaille Mar 16 Avr - 20:51

    J'ai réfléchi à ton histoire, en fait, c'est pas si bête car cela dépend du volume du piston par rapport à celui du canon.
    S'il est de bcp supérieur, une grosse partie de l'air comprimé est perdu pour la bille, donc si on augmente la pression, alors je pense que la bille aura plus de puissance.


    _________________
    Toutes mes créations
    droopaille
    droopaille
    boulon platine
    boulon platine


    Messages : 2621
    Date d'inscription : 03/04/2011
    Age : 49
    Localisation : Vitré (35)

    [Droop] Gatling - Page 4 Empty Re: [Droop] Gatling

    Message par droopaille Mer 17 Avr - 23:33

    Et maintenant elle tourne !!



    Installation d'un réducteur récupéré il y a longtemps (je savais que ça me servirait un jour). Malheureusement le rapport n'est pas bon, environs 1:7 (soit 7 tours de manivelle pour les 6 canons).
    Je crois que la vraie est à 2 tirs par tour de manivelle, sachant qu'il y a 10 canons).


    _________________
    Toutes mes créations
    nico
    nico
    vis inox
    vis inox


    Messages : 220
    Date d'inscription : 01/10/2011
    Age : 33
    Localisation : velaux

    [Droop] Gatling - Page 4 Empty Re: [Droop] Gatling

    Message par nico Mer 17 Avr - 23:55

    désoler droop mes on n'entend pas le son Sad
    Wood
    Wood
    boulon d'argent
    boulon d'argent


    Messages : 1111
    Date d'inscription : 03/06/2011
    Age : 46
    Localisation : Liré

    [Droop] Gatling - Page 4 Empty Re: [Droop] Gatling

    Message par Wood Jeu 18 Avr - 0:20

    ça avance bien^^
    Et il n'y a pas moyen de changer le rapport ?
    Le réducteur fonctionne par engrenage ?
    droopaille
    droopaille
    boulon platine
    boulon platine


    Messages : 2621
    Date d'inscription : 03/04/2011
    Age : 49
    Localisation : Vitré (35)

    [Droop] Gatling - Page 4 Empty Re: [Droop] Gatling

    Message par droopaille Jeu 18 Avr - 20:55

    Y a pas de son car la manivelle tape en faisant des tours et ça faisait vraiment naze.

    Non pas moyen de changer le rapport mais je changerai l'ensemble plus tard, c'est juste que j'avais ça sous la main et que je voulais pouvoir essayer rapidement.

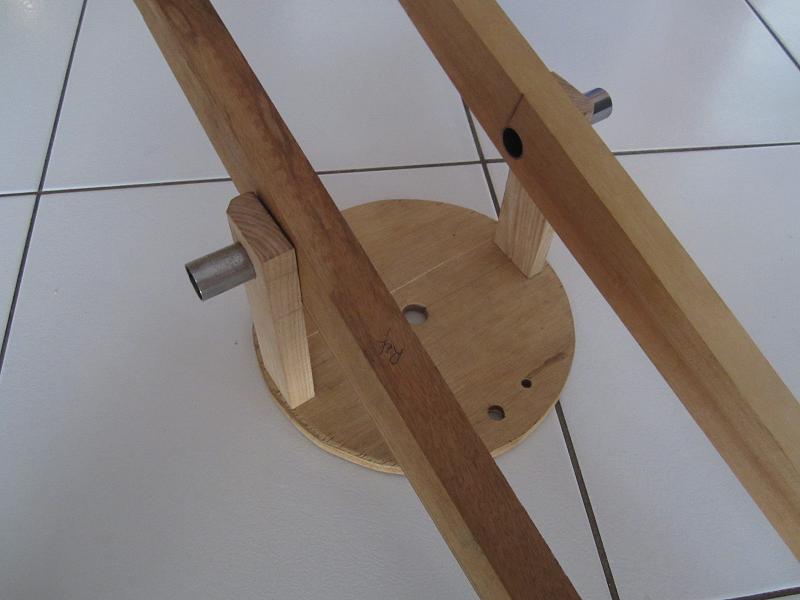

    J'en avais marre de faire tenir à l'arrache, j'ai fait un support. Ce n'est pas du tout celui que je voulais faire mais pareil, j'ai fait un truc facile pour l'avoir de suite.
    C'est vissé par en dessous.

    [Droop] Gatling - Page 4 IMG_3437

    [Droop] Gatling - Page 4 IMG_3433


    _________________
    Toutes mes créations
    jejeBG 74
    jejeBG 74
    vis rouillée
    vis rouillée


    Messages : 81
    Date d'inscription : 06/04/2013
    Age : 28
    Localisation : Haute-savoie

    [Droop] Gatling - Page 4 Empty Re: [Droop] Gatling

    Message par jejeBG 74 Jeu 18 Avr - 22:53

    Oooouuuuaa quand meme ça avance bien Very Happy j'suis vraiment impatient de voir ça fini !!!
    Mais tu crois que ça marcherait avec un moteur au lieu de la manivelle ? car j'aimerais faire une M134 avec ce systeme en remplacent juste la manivelle par un moteur
