    M203 "sur mesure" fixation sur delta ring M4A1

    Message par bullet proof le Mar 27 Nov - 15:37

    Bonjour à tous...

    Premièrement un super, giga MERCI à toi Krispies (si je peux me permettre de te tutoyer ^^) pour ton Tuto sur le M203 qui m'a permis cette réalisation (80% du boulot est issue de ton oeuvre...): merci merci

    Deuxièmement: une petite image du rendu final...



    euh... en fait c'est une grosse image ^^

    Comme le montage initial sur rail me faisait descendre bcp trop bas le lance grenade sur la réplique et rendant le final complètement inesthétique à mon gout... j'ai adapté le système de fixation afin de le remonter au maximum
    Ce M203 a donc été conçue pour venir s’emboîter au mieux avec la partie supérieure de mon garde main Magpul. La fixation utilise le delta ring du M4 (comme si c’était le garde main inférieur) et permet donc un montage/démontage ultra rapide...

    Le voici présenté devant son emplacement:


    Voici la partie avant/supérieure venant s’emboîter au niveau de la rondelle avant du M4:


    Ici la partie arrière/supérieure qui se loge au niveau du delta ring du M4:

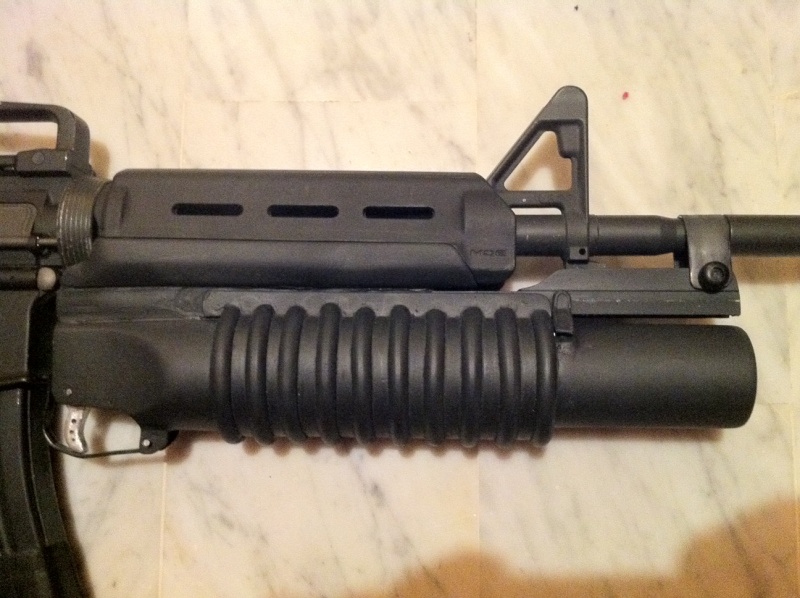

    Vu de coté :


    Monté sur la réplique :


    Et une dernière photo vue d'ensemble:


    Comme je l'ai dis, tout le système du bloc détente, du tube, garde-main du M203, de la glissière, viens du tuto de Krispies. Il n'y a que le système de fixation qui change.

    Pour cela, il m'a "simplement" suffit de découper un tube PVC diam 40mm ép 3mm en 2 sur la longueur et le mettre en forme au décapeur afin qu'il puisse s’emboîter entre le deltaring et l'anneau avant et sans gêner le garde main supérieur du M4.

    De fixer ce fameux tube sur le rail du M203 en calculant le débattement (insertion de cale entre les 2) pour que "le tout" soit parfaitement parallèle au canon de ma réplique. (attention entre le delta ring et l'anneau avant car la fixation n'est pas parallèle au canon: diamètre du delta ring plus grand que le diamètre de l'anneau avant)

    Pour les amoureux des finitions "supra-clean": de tailler 2 plaques de PVC afin que celle-ci vienne recouvrir les bords du garde main supérieur magpul (ou autre) et de les travailler au décapeur thermique pour leurs donner la forme souhaités et qu'elles viennent épouser le M203.

    De fixer avec de la colle cyano et de consolider le tout avec de la résine ou autre...

    Il m'a fallu beaucoup de patience et de temps, car le plus long sont les finitions (et c'est pile à ce moment là que l'on est généralement très impatient de passer en peinture pour pouvoir le terminer...) Il m'a fallu près de 2h avant de trouver la teinte de la peinture, car noir mat ne me convenais pas, et de jouer de la seringue avec mes pots de peinture de maquette de quand j’étais gosse (ils ont même pas séchés 20 ans après!!!) entre du noir satiné, du blanc et de la couleur acier...

    Pour ma part ma réplique est un GBBR M4A1 Open Bolt, donc d'aucune utilité pendant cette période de l'année. Il me faudra donc attendre les beaux jours afin d'en profiter pleinement... Crying or Very sad donc j'avais le tps... ^^

    Merci à tous de m'avoir lu et n'hésitez pas à demander si vous souhaitez plus d'infos ou de photos...

    Info poids du M203: 0,733 Kg

    ET ENCORE MERCI A KRISPIES ET CE SUPER FORUM !!!!



    Dernière édition par bullet proof le Mar 27 Nov - 16:49, édité 1 fois

    Krispies
    Admin

    Messages : 3783
    Date d'inscription : 16/08/2009
    Age : 49
    Localisation : VERS-Pont du gard

    Re: M203 "sur mesure" fixation sur delta ring M4A1

    Message par Krispies le Mar 27 Nov - 16:36

    Merci mon ami, tu as fait un très beau travail pour intégrer ton M203 sous le garde main, ça rend super bien..C'est vrai qu'avec une fixation classique sur rail s'aurait trop descendu l'ensemble, comme ça c'est parfait, bravo!! Wink

    Juste une chose, change vite cet horrible avatar... Laughing


    _________________

    http://airsoft-krisp.e-monsite.com/
    http://www.facebook.com/pages/Krispies-Team/470577369635210

    bullet proof

    Messages : 4
    Date d'inscription : 27/11/2012

    Re: M203 "sur mesure" fixation sur delta ring M4A1

    Message par bullet proof le Mar 27 Nov - 17:00

    Ok c'est fait... mais j'ai pas mieux comme photo Laughing (pour l'instant)

    Par contre je n'ai pas trouvé comment supprimer mon commentaire sur le poids (j'ai directement inséré l'info dans ma présentation... histoire de faire ça plus clean) Wink

    gastonlagachette
    ecrou or
    ecrou or

    Messages : 814
    Date d'inscription : 24/06/2012
    Age : 25
    Localisation : rhone

    Re: M203 "sur mesure" fixation sur delta ring M4A1

    Message par gastonlagachette le Mar 27 Nov - 21:47

    Très joli voilà un m203 parfaitement intègre à la réplique et la peinture se raccorde au petit oignons avec le garde main chapeau bas

    Darkkillman
    boulon d'argent
    boulon d'argent

    Messages : 1070
    Date d'inscription : 22/10/2009
    Age : 26
    Localisation : Région Centre

    Re: M203 "sur mesure" fixation sur delta ring M4A1

    Message par Darkkillman le Mar 27 Nov - 23:44

    franchement bravo à toi camarade bricoleur

    Je trouve aussi que l'idée est superbement ingénieuse (faut le dire un LG sa change totalement la prise en main donc plus il descend pire c'est ^^")


    j'applaudis à deux mains


    Darky

    orkimede
    ecrou or
    ecrou or

    Messages : 983
    Date d'inscription : 10/01/2011
    Age : 21
    Localisation : béziers

    Re: M203 "sur mesure" fixation sur delta ring M4A1

    Message par orkimede le Mer 28 Nov - 14:36

    Parfait, la forme reste super aérodynamique et la peinture est au poil. Bravo pour cette superbe réalisation.

    DOOMER
    ecrou argent
    ecrou argent

    Messages : 253
    Date d'inscription : 27/05/2011
    Age : 38
    Localisation : st etienne la thillaye (calvados)

    Re: M203 "sur mesure" fixation sur delta ring M4A1

    Message par DOOMER le Mer 28 Nov - 15:04

    approuved

    arbres13
    MODERATEUR
    MODERATEUR

    Messages : 2699
    Date d'inscription : 20/10/2010
    Localisation : Brest ( pays de la pluie )

    Re: M203 "sur mesure" fixation sur delta ring M4A1

    Message par arbres13 le Mer 28 Nov - 15:50

    approuved


    _________________
    Ma philosophie est simple : difficile de se perdre quand on ne sait pas où on va...

    philoo974
    boulon d'argent
    boulon d'argent

    Messages : 1219
    Date d'inscription : 23/05/2010
    Age : 52
    Localisation : Sud Est à L'île de la Réunion

    Re: M203 "sur mesure" fixation sur delta ring M4A1

    Message par philoo974 le Mer 28 Nov - 16:30

    Excellent l'intégration du LG .
    Bonne continuation .

    super

    tontonairsoft
    ecrou argent
    ecrou argent

    Messages : 440
    Date d'inscription : 22/05/2012
    Age : 26
    Localisation : le chnord

    Re: M203 "sur mesure" fixation sur delta ring M4A1

    Message par tontonairsoft le Mer 28 Nov - 17:30

    approuved

    zarfall
    vis inox
    vis inox

    Messages : 178
    Date d'inscription : 28/02/2011
    Age : 25
    Localisation : saint memmie²

    Re: M203 "sur mesure" fixation sur delta ring M4A1

    Message par zarfall le Mer 28 Nov - 17:47

    approuved approuved approuved approuved approuved approuved approuved approuved approuved approuved approuved approuved approuved

    gastonlagachette
    ecrou or
    ecrou or

    Messages : 814
    Date d'inscription : 24/06/2012
    Age : 25
    Localisation : rhone

    Re: M203 "sur mesure" fixation sur delta ring M4A1

    Message par gastonlagachette le Mer 28 Nov - 20:13

    Vas y molo zarfal tu va usé prématurément ton encre a tamponné comme sa mdr

    orkimede
    ecrou or
    ecrou or

    Messages : 983
    Date d'inscription : 10/01/2011
    Age : 21
    Localisation : béziers

    Re: M203 "sur mesure" fixation sur delta ring M4A1

    Message par orkimede le Mer 28 Nov - 22:07

    Mon dieu, le fonctionnaire fou est de retour, apporter la camisole !
    dsl du flood tongue (d’ailleurs j'ai appris ce que veut dire flood en anglais, je dirais plus jamais a quelqu'un qu'il me flood, ça risquerais de porter a confusion...)
    Encore bravo bullet proof !

    Wood
    boulon d'argent
    boulon d'argent

    Messages : 1110
    Date d'inscription : 03/06/2011
    Age : 39
    Localisation : Liré

    Re: M203 "sur mesure" fixation sur delta ring M4A1

    Message par Wood le Mer 28 Nov - 22:57

    approuved

    zarfall
    vis inox
    vis inox

    Messages : 178
    Date d'inscription : 28/02/2011
    Age : 25
    Localisation : saint memmie²

    Re: M203 "sur mesure" fixation sur delta ring M4A1

    Message par zarfall le Jeu 29 Nov - 8:28

    Pas grave j'irais en acheter XD Wink

    HaDr1
    Admin

    Messages : 1543
    Date d'inscription : 15/02/2010
    Age : 30
    Localisation : Saint-Nazaire(44)/Moulins(03)

    Re: M203 "sur mesure" fixation sur delta ring M4A1

    Message par HaDr1 le Jeu 29 Nov - 13:24

    Sa fait super propre!!
    Beau boulot!
    approuved

    eyeshield79
    MODERATEUR
    MODERATEUR

    Messages : 1907
    Date d'inscription : 13/02/2011
    Age : 41
    Localisation : deux sevres

    Re: M203 "sur mesure" fixation sur delta ring M4A1

    Message par eyeshield79 le Jeu 29 Nov - 15:35

    belle réalisation!!!
    ensemble reste harmonieux et homogène.

    félicitation

    eyeshield79


    _________________
    pieds de missiles commander via PC ████████████████████ 60%
    M4 Minigun ███████████████████ 95%
    GL 06 ████████████████████ 100%
    double M134 ███████████████████ 10%
    dynamite avec minuteur ████████████████████ 60%
    custom MP5 ████████████████████ 50%
    M2HB 12.7 browning 50 ███████████████████ 95%
    MODER plan effectué
    valise bombe atomique plan en stand bye.

    bullet proof

    Messages : 4
    Date d'inscription : 27/11/2012

    Re: M203 "sur mesure" fixation sur delta ring M4A1

    Message par bullet proof le Dim 2 Déc - 17:44

    merki merki merki
    Mais maintenant je me tâte même à faire les rainures sur la partie qui fait office de garde main inférieur ( un peu comme sur le garde main supérieur, les rainures servant à fixer les rails RIS) histoire de vraiment le fondre dans la réplique (on est perfectionniste ou on ne l'est pas... Wink ) mais faudrait veiller à ne pas se rater... affraid

    gastonlagachette
    ecrou or
    ecrou or

    Messages : 814
    Date d'inscription : 24/06/2012
    Age : 25
    Localisation : rhone

    Re: M203 "sur mesure" fixation sur delta ring M4A1

    Message par gastonlagachette le Dim 2 Déc - 19:48

    fait toi la main sur des pièces d'essai si tu a peur de te louper c'est vrai que se serait TRES dommage de faire une fausse note maintenant

    MISTER DEE
    boulon d'argent
    boulon d'argent

    Messages : 1148
    Date d'inscription : 04/01/2013
    Age : 45
    Localisation : Angers

    Re: M203 "sur mesure" fixation sur delta ring M4A1

    Message par MISTER DEE le Mar 8 Jan - 20:34

    approuved
