    Mortier avec pied (cheap)

    Message par Papa-Sierra le Mer 12 Sep - 18:46

    Durée : 1 heure (sans le pied)
    Difficulté : Facile
    Outillage : papier de verre / visseuse avec une mèche à métal de 6mm
    Coût : 10 à 15€

    Version téléchargeable et imprimable disponible ici


    Alors, liste des fournitures (sans le pied, ni la peinture) :

    - 1 mètre de tube PVC diamètre 50
    - 1 tampon de visite diamètre 50 (bouchons)
    - 1 manchon diamètre 50
    - 3 coulisses diamètre 50 (manchons sans butées)
    - 1 collier à bride diamètre 50
    - colle PVC
    - 1 boulon 6x80 ou 6x60 (en guise de percuteur)

    Coût total : 10€

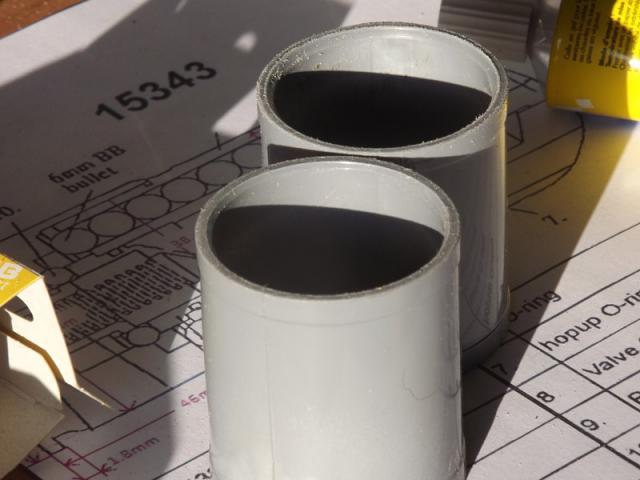

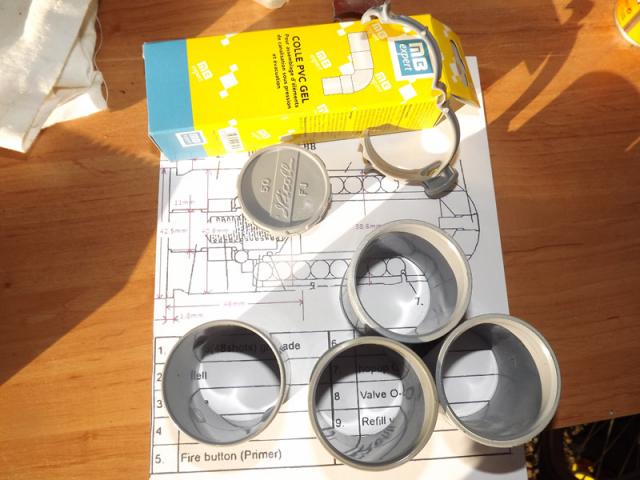

    voici les différents raccords nécessaires (le manchon à butée est à gauche de l'image et les coulisses à droite)

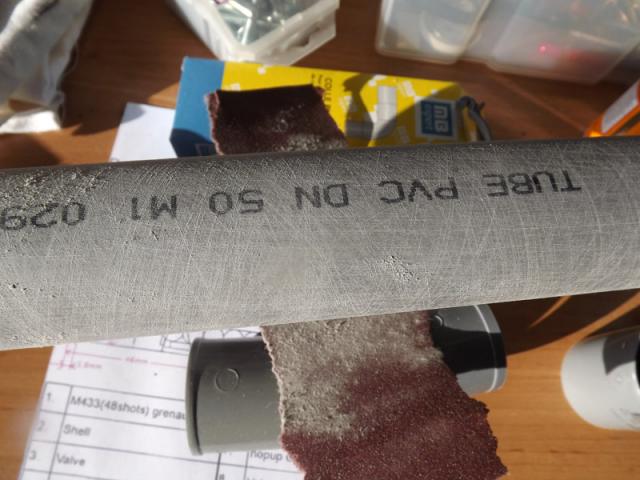

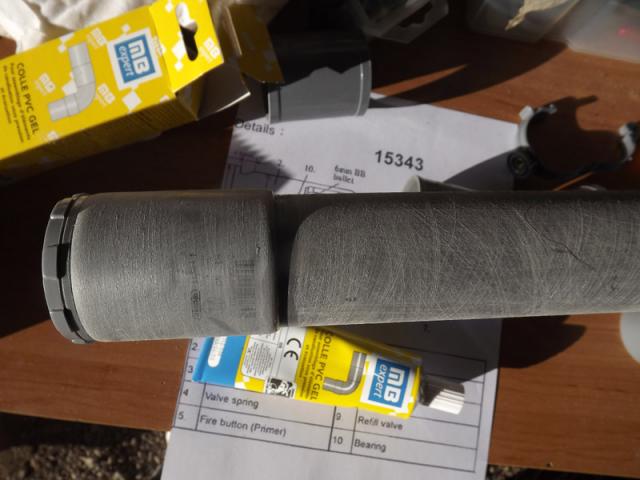

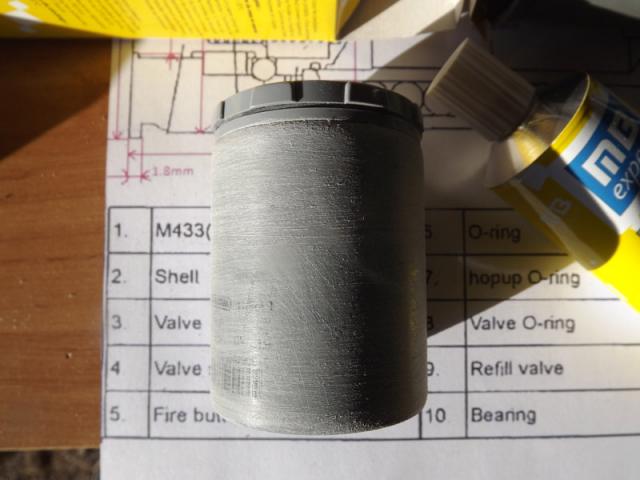

    Rayez la totalité du tube PVC avec du papier de verre à grain fin, type 120 ou 160 (pour que la peinture accroche)

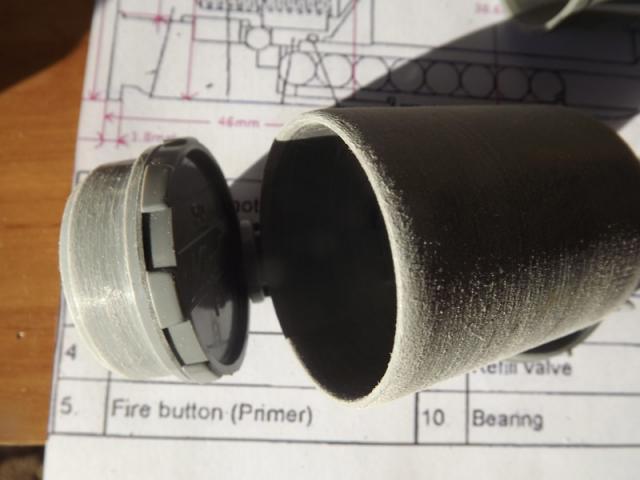

    Rayez le manchon (intérieur/extérieur) et l’emboîtement du tampon de visite


    Collez le tampon et le manchon


    Collez l'ensemble au tube PVC


    Petit aperçu pour se donner envie de continuer



    Rayez le champ des coulisses avec le papier de verre (pour que la colle adhère)

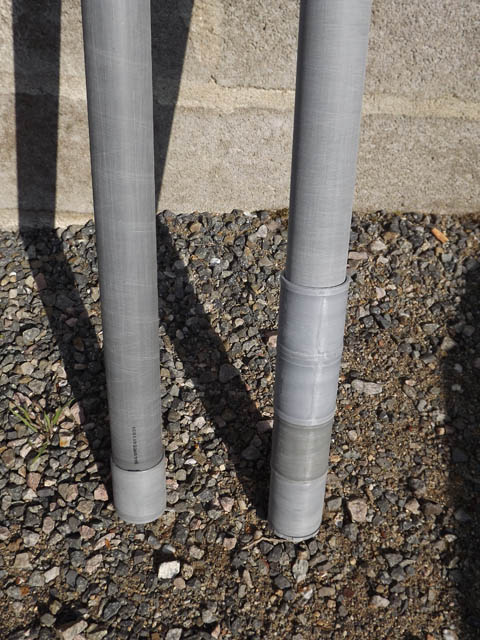

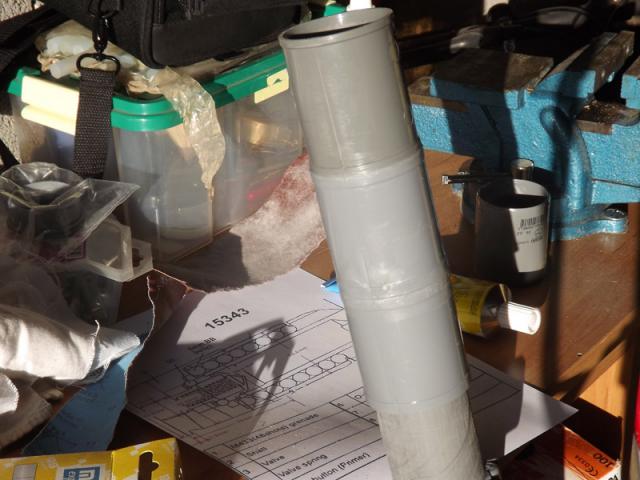

    Collez les trois coulisses ensembles (l'idéal est de les enfiler sur le tube, mais en prenant soin de ne PAS mettre de colle sur le tube, sinon, les coulisses resteront collées au tube, alors qu'elles doivent rester libres pour la suite)

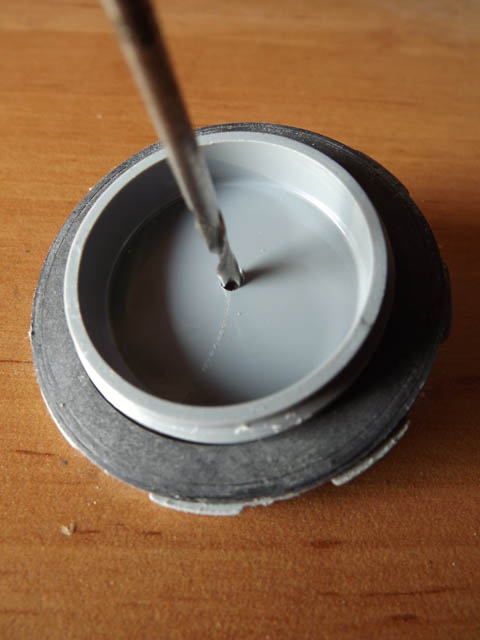

    Percez le tampon de visite (le bouchon) en son centre (il doit y avoir un point de moulage côté intérieur)

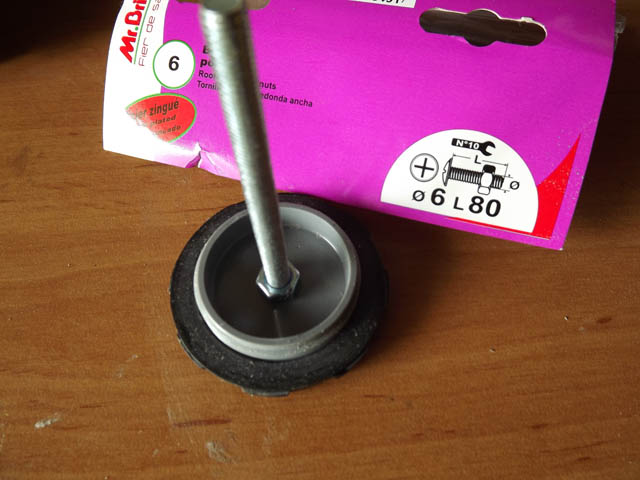

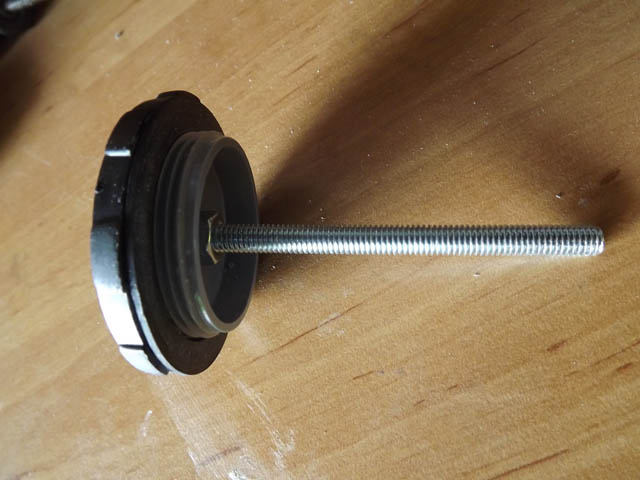

    Insérez-y un boulon

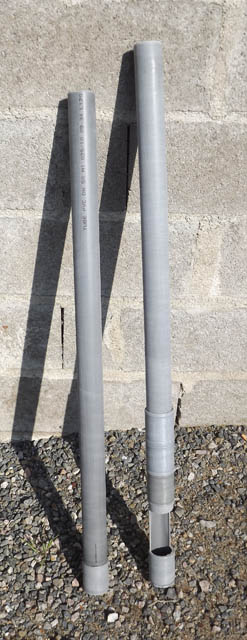

    Voici le futur mortier avec son petit frère (qui n'aura pas le système de coulisse)

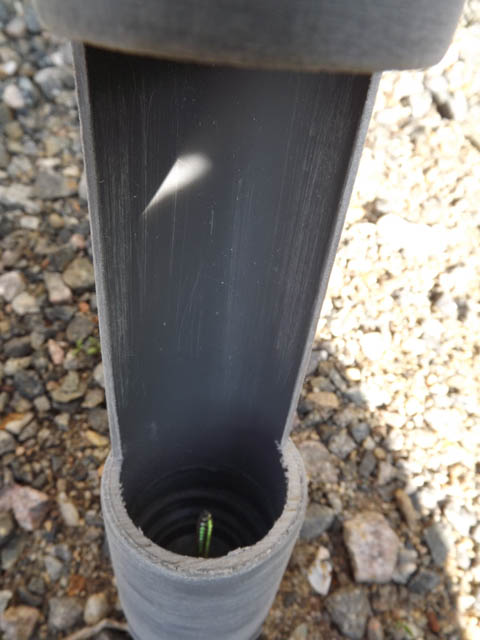

    Découpez une fenêtre d'éjection plus courte que l'ensemble de coulisses et d'un peu plus de la moitié du diamètre du tube
    Ici, j'avais une vis en percuteur, mais celle-ci abîmait trop es grenades, j'ai donc mis un écrou


    Poncez votre tube un bon moment afin de réduire son diamètre extérieur.
    Les coulissent doivent pouvoir glisser librement le long du tube (prévoir que l'épaisseur de la peinture ne doit pas gêner le coulissement)


    Reste plus qu'à passer à la peinture et au pied.

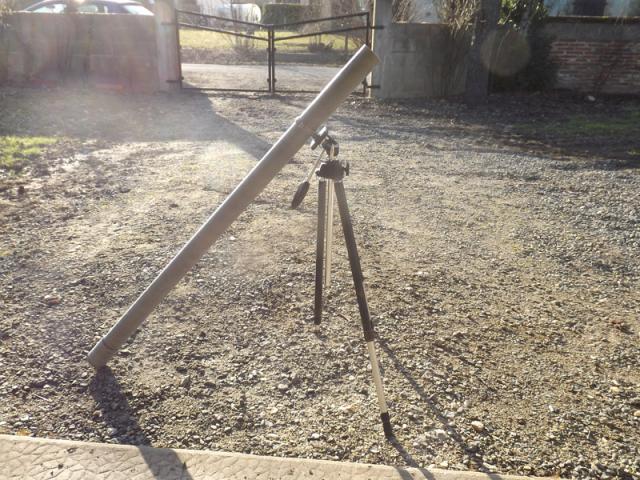

    Les premiers tests de tir sont concluants, on passe donc au pied


    LE PIED : (vraiment cheap)

    Prendre 2 tubes de PVC diamètre 32 (environ 80 cm chacun)

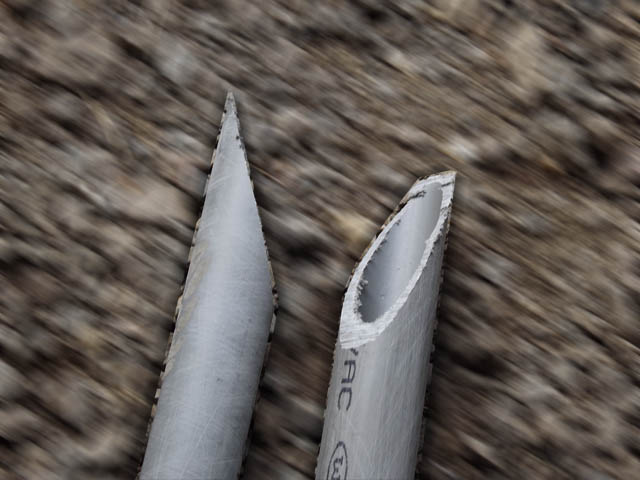

    Couper l'extrémité en biais (ajuster selon l'écartement voulu)

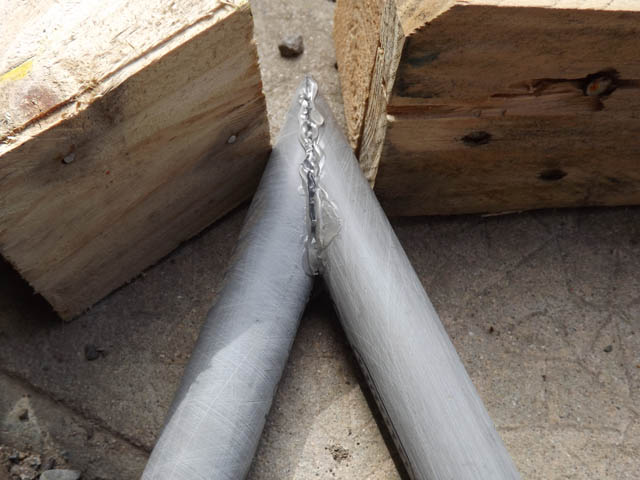

    Coller les deux tubes ensembles à l'aide de colle PVC


    Prendre un petit morceau de PVC de 32 (3 cm environ)


    Découper une rainure (où doit passer un boulon ; pour moi, 6mm) Cette rainure devra faire un peu moins de la moitié du diamètre du tube.

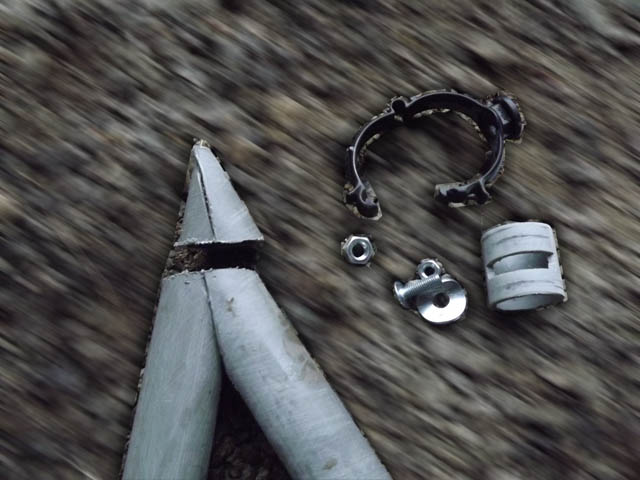

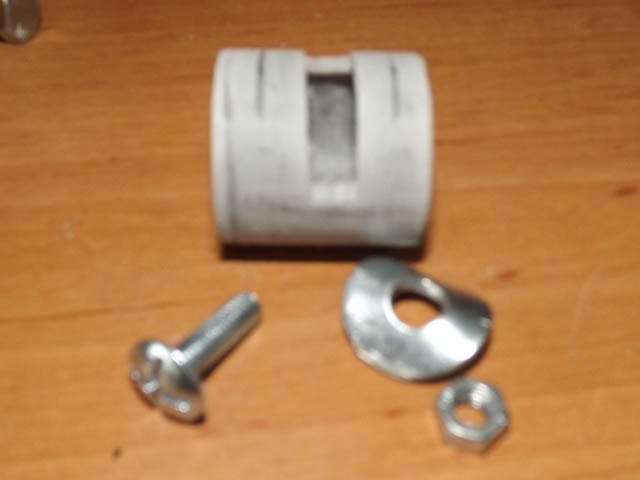

    Prendre un boulon (de diamètre 6mm pour moi), un écrou et une rondelle qu'il faudra tordre (à la pince par exemple)


    Couper les tubes collés précedement

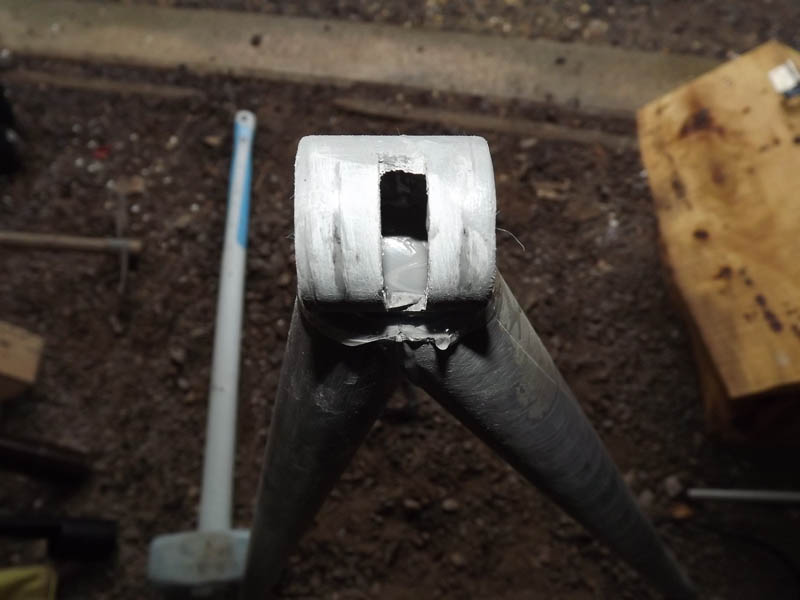

    Coller le petit bout de tube au sommet des pieds (attention au sens de la rainure !)



    Peindre le pied

    Mettre en place le boulon, l'écrou et la rondelle

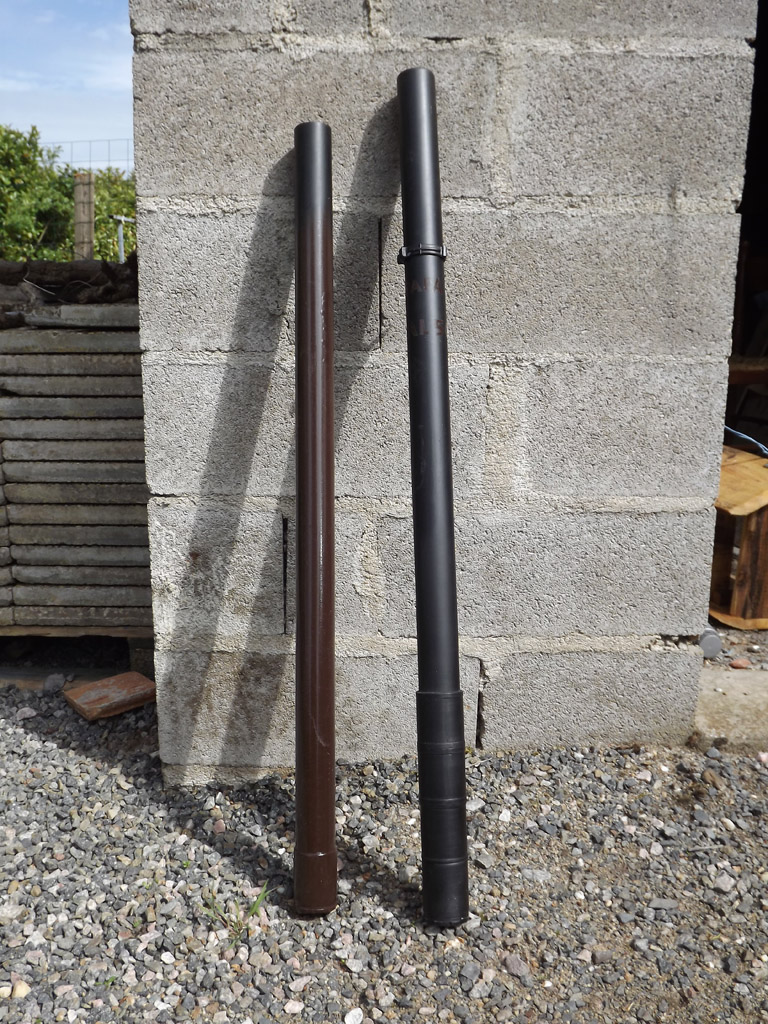

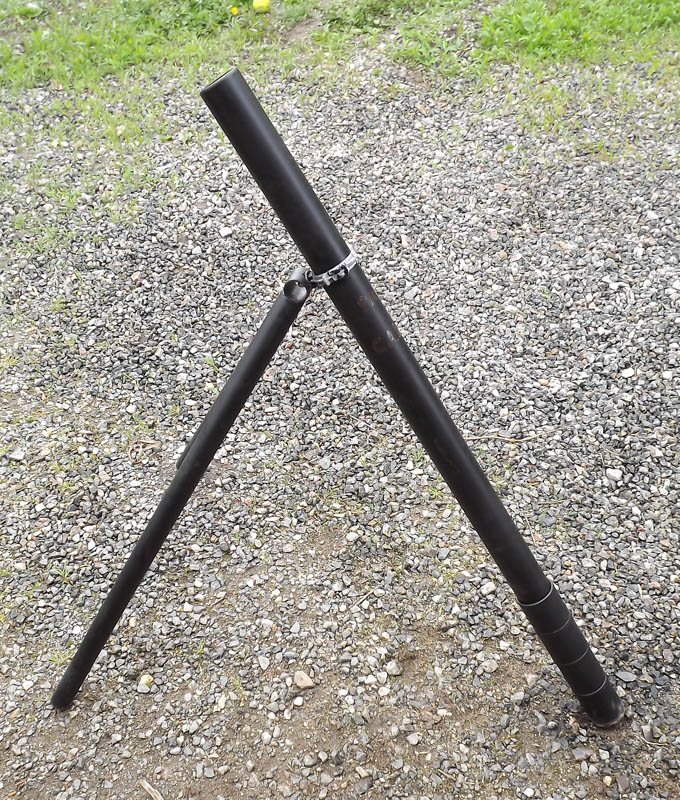

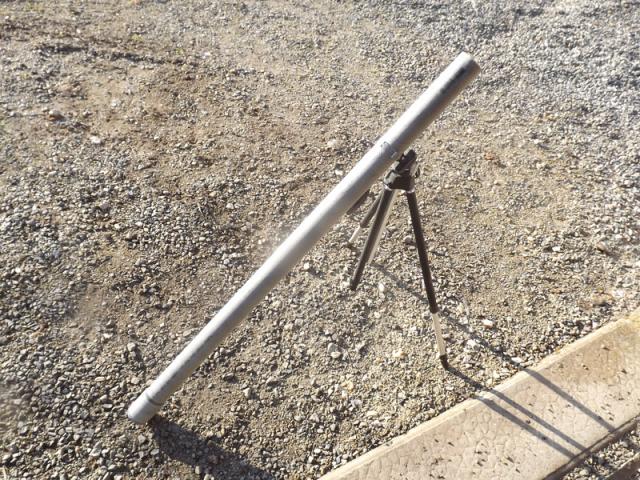

    Et voici le résultat :

    Ouvert :


    Fermé :



    Alors, à vous de jouer
