    [Droop] HS - La six coups

    Message par droopaille le Sam 17 Mar - 22:17

    Bon je sais que c'est hors sujet mais je pense que ça vous plaira quand même.
    Et puis si ça peut vous faire découvrir le GN ...
    D'ailleurs qu'est ce que le GN en quelques mots : il s'agit d'un jeu de rôle grandeur nature. Chaque joueur incarne un personnage qu'il doit faire évoluer au milieu d'autres joueurs/personnages. Toutes les interactions sont jouées, on ne lance pas de dé. Dans un combat avec des @rmes en mousse et latex il faut vraiment être habile pour toucher sans être touché.
    Bref, dans ce milieu il y a aussi des arbalètes ...

    Il s'agit d'une vieille réalisation mais je viens seulement de réécrire le tuto.


    Un an, il m'aura fallu un an pour concevoir et réaliser cette arbalète semi automatique à six coups.
    Je venais de terminer une arbalète classique de GN. Mais lors de sa première sortie, je me suis trouvé très frustré par la lenteur de rechargement.
    M'étant fait démolir le premier carreau parti par un barbare chargeant l'épée au clair, je me suis dit qu'il me fallait une arbalète à répétition.
    Longtemps j'ai cherché un système viable, fiable et abordable techniquement. Et un jour, l'illumination : la gatling, cette mitrailleuse à manivelle et canons rotatifs ! Mais bien sur ...

    Premier problème : comment propulser les carreaux ?
    Sur une arbalète classique, la corde tendue sur un arc pousse directement le fut du carreau. Dans mon cas, pas possible de mettre 6 arcs qui vont tourner avec les canons. Ça c'est plutôt facile à résoudre comme pb car en GN je peux utiliser un élastique (sandow) pour propulser le carreau.

    Deuxième problème : comment maintenir les carreaux pendant que la machine tourne ?
    C'est assez facile, il suffit de le mettre dans un tube. sauf que du coup je peux plus utiliser le sandow pour le propulser.

    Comment résoudre ces deux pbs à la fois ? Et bien finalement, le carreau est placé dans un tube pour le maintenir et j'utilise un poussoir relier au sandow qui va pousser le carreau. Le poussoir étant à l’extérieur, plus de souci.

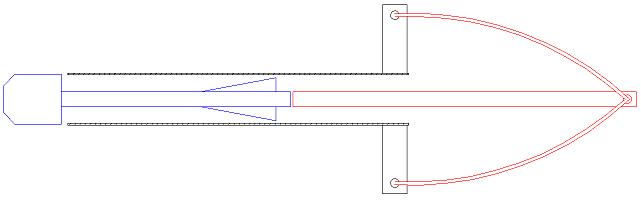

    Bon comme c'est pas très clair, voici un petit schéma.

    En bleu : le carreau
    En noir : le tube et la structure
    En rouge : le sandow et le poussoir




    Il va falloir faire 6 fois ce truc là et trouver un mécanisme de déclenchement entre une manivelle et les poussoirs.

    Premier point, je découpe 6 canons dans des tubes de métal (environs 50cms de long). Ces canons sont montés sur des disques de bois percés à chaque extrémité. On va appeler corps, l'ensemble de ces deux disques de bois avec les 6 canons.

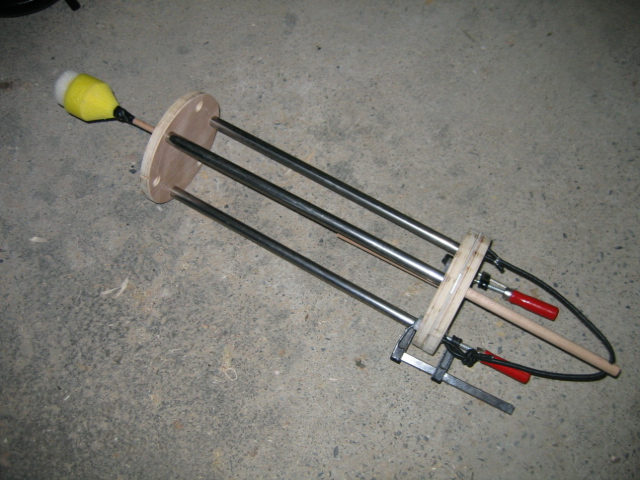

    On retrouve le schéma ci-dessus en réel (seulement 3 canons de montés sur la photo).




    Je dois maintenant vous expliquer comment ça va fonctionner.
    Le corps est fixe. Dans chaque canon, un carreau est inséré par la bouche.
    Comme déjà évoqué, à l'arrière de chaque canon se trouve le poussoir (tige de bois propulsée par un élastique).
    Pour tirer, le poussoir est armé vers l'arrière et bloqué en position par un taquet (le taquet se loge dans une encoche sur le poussoir).
    Une manivelle va faire tourner une came qui va pousser les taquets les uns après les autres et donc libérer les poussoirs, ce qui propulse le carreau.
    Entre la came et la manivelle, il y a un engrenage avec une réduction pour que chaque tour de manivelle déclenche un tir.

    Reprenons.
    Nous avons donc un disque en bois à chaque extrémité. Vers l'avant, rien de particulier, il s'agit juste d'un disque de bois percé pour passer les canons. Par contre vers l'arrière, le disque va abriter le mécanisme.

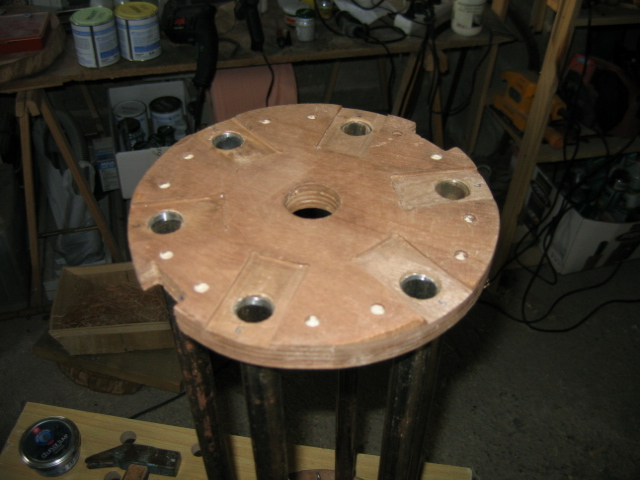

    On voit donc sur la photo, le disque arrière avec les logements des taquets de blocage.




    La même chose avec les taquets posés dans leur empreinte. Vous remarquerez la forme en trou de serrure au centre des taquets qui va servir pour le blocage (un petit diamètre et un gros diamètre cote à cote).
    Les taquets sont rentrés en position de blocage.
    Le trou au centre permet de laisser passer la came de déclenchement.




    Voilà l'ensemble avec cette fameuse came de déclenchement.
    Il s'agit de la pièce en plastique transparent montée sur un moyeu en alu. La came tourne dans le sens inverse des aiguilles d'une montre et pousse les taquets pendant sa rotation.
    Les taquets sont maintenant en position déclenchée.




    Voici les poussoirs.
    De gauche à droite, on voit bien l'encoche à environs 1/3 de la longueur (la largeur de l'encoche correspond à l'épaisseur des taquets).
    Les parties jaunes sont des morceaux de mousse (une fritte de piscine) qui servent d'amortisseur. On voit un disque noir à droite des amortisseurs, il s'agit de rondelles de caoutchouc pour éviter de déchirer la mousse. Et pour finir, complètement à droite, on voit le trou de passage de l’élastique de propulsion.

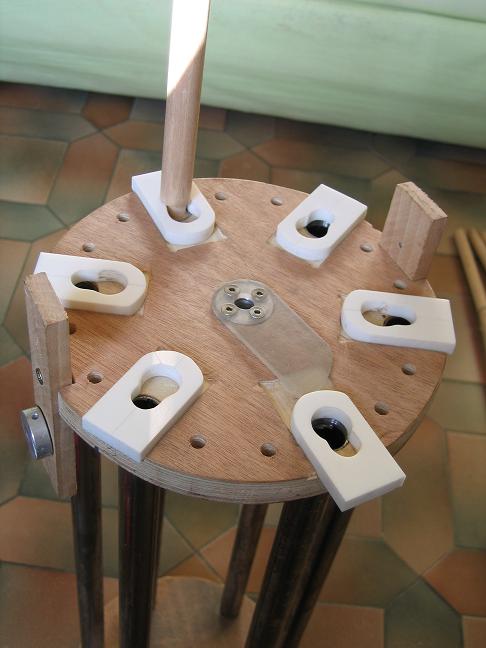

    Bien, montons ce poussoir sur notre système.
    Regardez bien le taquet du haut, le petit diamètre se loge dans l'encoche du poussoir et le maintien bloqué.
    Regardez bien le taquet du bas, il est poussé par la came et le gros diamètre du taquet correspond au diamètre intérieur du canon. Il libère ainsi le passage et le poussoir va pouvoir coulisser librement.

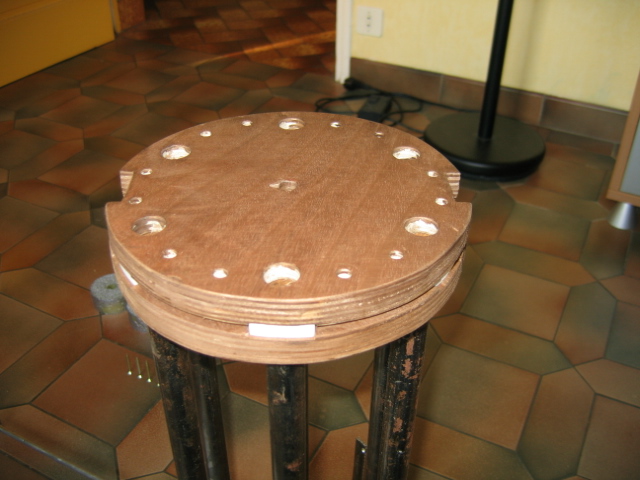

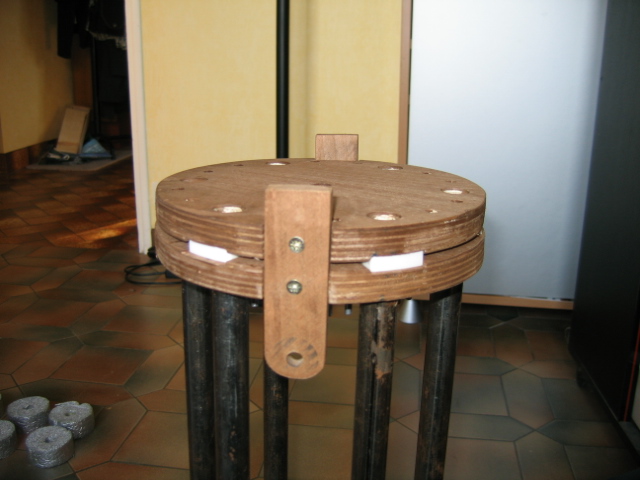

    On va fermer le mécanisme en coiffant avec un autre disque en bois.
    Le petit trou central servira à fixer une poignée.




    Dans les encoches sur les côtés, on place des cales avec des vis qui maintiennent les disques en bois.




    Bien revenons sur cette came. Nous n'avons vu qu'un côté.
    Voici l'autre côté.




    La voici maintenant démontée et en entier.
    On retrouve la pièce plastique transparente et le moyeu en alu. Mais il y a aussi un grand disque de plastique avec pleins de petits plots.
    Il s'agit en faite d'une roue dentée qui va servir dans l'engrenage façon De Vinci.

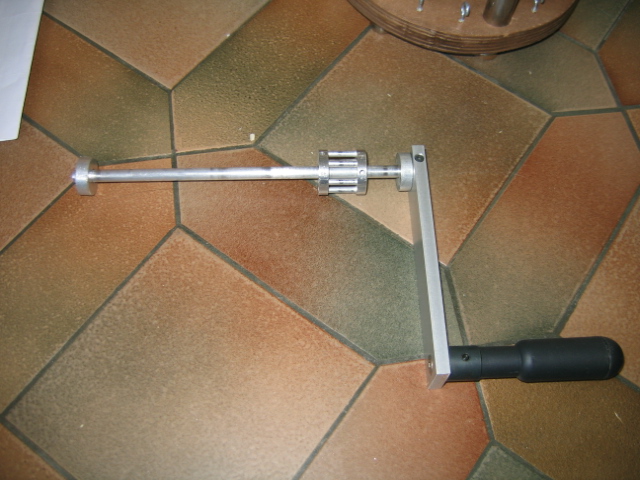

    Mais il est temps de montrer la manivelle.

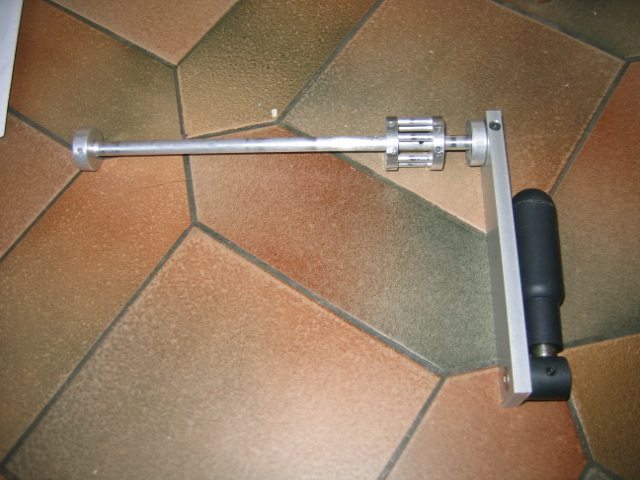

    Avec un petit gadget, une poignée rabattable.

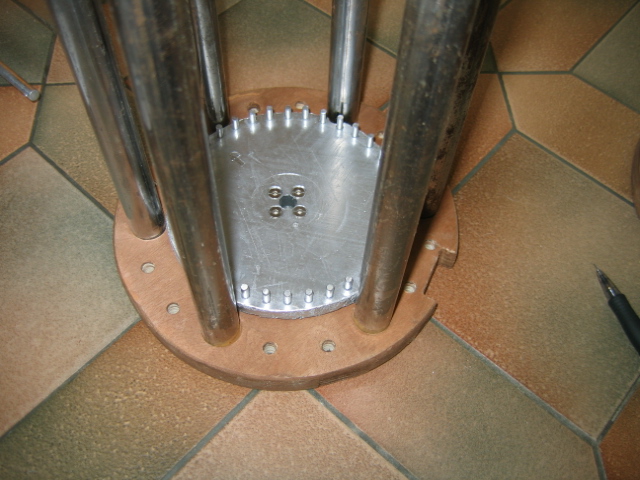

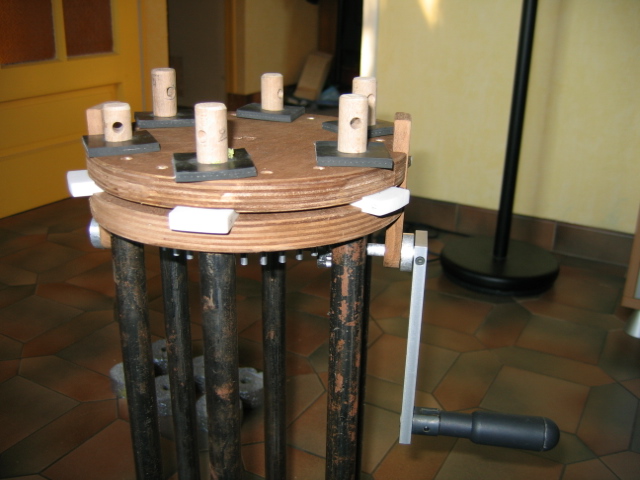

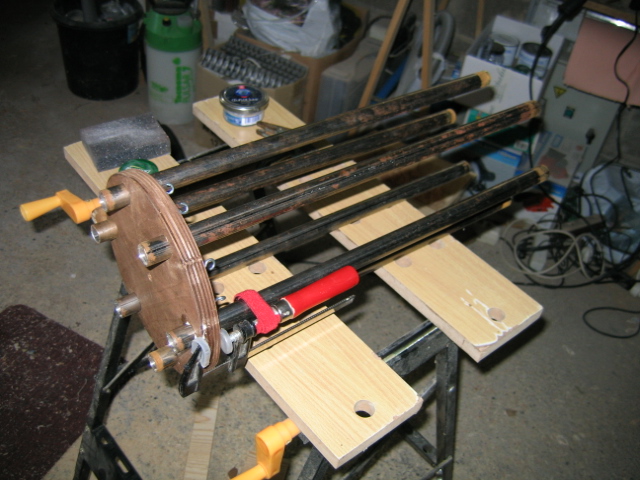

    On la monte sur l'ensemble. Pour ceux qui se demandaient pourquoi les cales de fixation des deux disques de bois étaient assez longues, c'est parce qu'elles servent de support à la manivelle.




    L'engrenage a plusieurs fonctions :
    - il sert à transmettre le mouvement de rotation entre la manivelle et la came
    - il sert de renvoi d'angle (les axes de rotation de la manivelle et de la came sont perpendiculaires)
    - il sert de réducteur (1 tour de manivelle = 1/6 de tour de la came = 1 tir). Pour obtenir ce apport de 1/6ème, ce n'est pas compliqué, il y a juste 6 fois plus de dents sur la came que sur la manivelle.

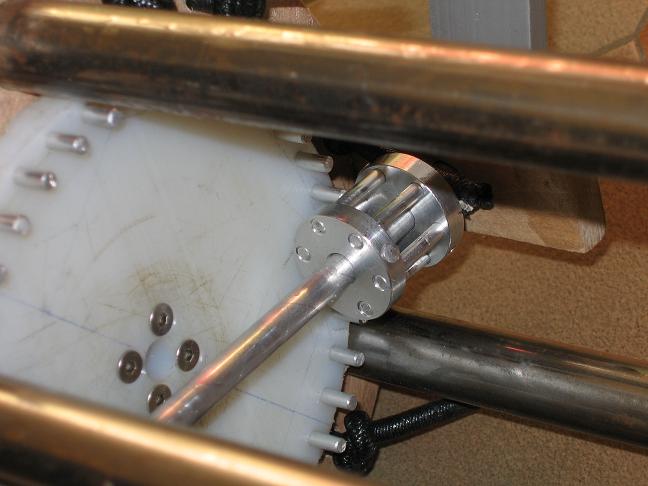

    Voici le détail de l'engrenage façon De Vinci.

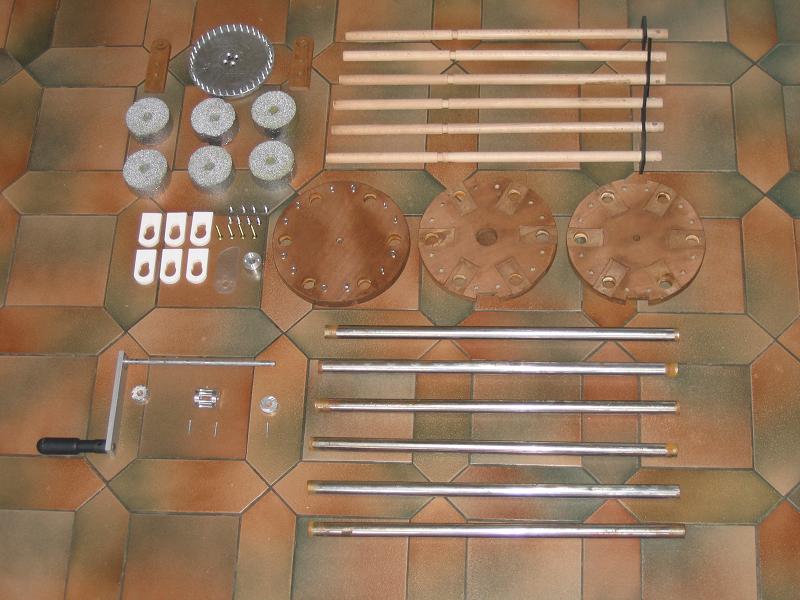

    L'éclaté de toutes les pièces.






    Dernière édition par droopaille le Dim 18 Mar - 10:57, édité 1 fois


    _________________
    Toutes mes créations

    Fenix
    ecrou or
    ecrou or

    Messages : 772
    Date d'inscription : 20/07/2011
    Age : 24
    Localisation : Brest

    Re: [Droop] HS - La six coups

    Message par Fenix le Sam 17 Mar - 22:20

    Un début de M134 à manette ? Ou alors de mitrailleuse fixe comme à la fin du "dernier samouraï" ?

    EDIT : nico m'a trouvé le bon mot : une mitrailleuse à manivelle.


    Dernière édition par Fenix le Sam 17 Mar - 22:49, édité 1 fois

    nico
    vis inox
    vis inox

    Messages : 220
    Date d'inscription : 01/10/2011
    Age : 26
    Localisation : velaux

    Re: [Droop] HS - La six coups

    Message par nico le Sam 17 Mar - 22:43

    une sulfateusse a manivelle

    eyeshield79
    MODERATEUR
    MODERATEUR

    Messages : 1907
    Date d'inscription : 13/02/2011
    Age : 41
    Localisation : deux sevres

    Re: [Droop] HS - La six coups

    Message par eyeshield79 le Sam 17 Mar - 23:45

    je ne sais pas ce que sais mais au vu des photos les cales blanches vont etre mis entre les 2 disques ou sont prévu leurs emplacements, ensuite les batons en bois se glisserons dans les tubes acier et passeront dans les cale blanches qui par la force centrifuge s'ecarteront vers l'exterieur pour ainsi verouiller les tiges en bois en ce glissant dans les gorge prévu a cet effet.

    eyes.


    _________________
    pieds de missiles commander via PC ████████████████████ 60%
    M4 Minigun ███████████████████ 95%
    GL 06 ████████████████████ 100%
    double M134 ███████████████████ 10%
    dynamite avec minuteur ████████████████████ 60%
    custom MP5 ████████████████████ 50%
    M2HB 12.7 browning 50 ███████████████████ 95%
    MODER plan effectué
    valise bombe atomique plan en stand bye.

    Joker
    ecrou or
    ecrou or

    Messages : 981
    Date d'inscription : 20/06/2010
    Age : 35
    Localisation : Derrière Toi !!!!

    Re: [Droop] HS - La six coups

    Message par Joker le Dim 18 Mar - 0:39

    Je dirai bien une Gatling moi.

    HaDr1
    Admin

    Messages : 1543
    Date d'inscription : 15/02/2010
    Age : 30
    Localisation : Saint-Nazaire(44)/Moulins(03)

    Re: [Droop] HS - La six coups

    Message par HaDr1 le Dim 18 Mar - 3:40

    Moi je dis comme joker une bonne vielle Gatling Wink
    C'est une beauté cette mitrailleuse!!

    Krispies
    Admin

    Messages : 3783
    Date d'inscription : 16/08/2009
    Age : 49
    Localisation : VERS-Pont du gard

    Re: [Droop] HS - La six coups

    Message par Krispies le Dim 18 Mar - 10:42

    Une fileuse à manivelle ou une essoreuse???c'est pas ça!!


    _________________

    http://airsoft-krisp.e-monsite.com/
    http://www.facebook.com/pages/Krispies-Team/470577369635210

    droopaille
    boulon d'or
    boulon d'or

    Messages : 2437
    Date d'inscription : 03/04/2011
    Age : 41
    Localisation : Vitré (35)

    Re: [Droop] HS - La six coups

    Message par droopaille le Dim 18 Mar - 10:58

    Mouais en fait en reregardant la photo ... 6 canons, une manivelle ... c'était trop facile
    chapeau à Eyes qui a presque décrit le système.

    Bon j'ai édité le premier sujet pour y mettre le tuto complet.





    _________________
    Toutes mes créations

    Joker
    ecrou or
    ecrou or

    Messages : 981
    Date d'inscription : 20/06/2010
    Age : 35
    Localisation : Derrière Toi !!!!

    Re: [Droop] HS - La six coups

    Message par Joker le Dim 18 Mar - 11:47

    Excellent !! J'aimerai bien voir cette chose en vrai.

    droopaille
    boulon d'or
    boulon d'or

    Messages : 2437
    Date d'inscription : 03/04/2011
    Age : 41
    Localisation : Vitré (35)

    Re: [Droop] HS - La six coups

    Message par droopaille le Dim 18 Mar - 11:51

    J'ai même pas mis une photo en pied (armée, prête à tirer).





    _________________
    Toutes mes créations

    Krispies
    Admin

    Messages : 3783
    Date d'inscription : 16/08/2009
    Age : 49
    Localisation : VERS-Pont du gard

    Re: [Droop] HS - La six coups

    Message par Krispies le Dim 18 Mar - 11:53

    Ben moi je trouve ça très joli!!Le système est sympa peut ètre transposable à l'airsoft mais le travail est de qualité comme toujours, bravo!!


    _________________

    http://airsoft-krisp.e-monsite.com/
    http://www.facebook.com/pages/Krispies-Team/470577369635210

    Fenix
    ecrou or
    ecrou or

    Messages : 772
    Date d'inscription : 20/07/2011
    Age : 24
    Localisation : Brest

    Re: [Droop] HS - La six coups

    Message par Fenix le Dim 18 Mar - 12:04

    Tu sais à quoi tu me fais penser là ? l'arbalète automatique (en plus, dans le film ils disent qu'elle est à gaz) de Van Hellsing.
    Mais génial ! Manque plus que de l'habillage !

    arbres13
    MODERATEUR
    MODERATEUR

    Messages : 2699
    Date d'inscription : 20/10/2010
    Localisation : Brest ( pays de la pluie )

    Re: [Droop] HS - La six coups

    Message par arbres13 le Dim 18 Mar - 12:11

    sympa l'idée , bravo beau travail cheers


    _________________
    Ma philosophie est simple : difficile de se perdre quand on ne sait pas où on va...

    droopaille
    boulon d'or
    boulon d'or

    Messages : 2437
    Date d'inscription : 03/04/2011
    Age : 41
    Localisation : Vitré (35)

    Re: [Droop] HS - La six coups

    Message par droopaille le Dim 18 Mar - 12:20

    Merci

    alors pour la petite histoire, la première sortie de la machine de la machine fut mémorable.

    Personne ne connaissait son existence.
    Imaginez un petit chemin encaissé et légèrement en descente. Imaginez une ligne de défenseur dans le bas du chemin, de bons guerriers casqués, armés d'épées et de boucliers.
    Lorsque les attaquants furent assez prêts (à environs 10m), la ligne de défense s'est ouverte en deux laissant apparaitre la bête. Ils ont eu tellement peur qu'ils se sont tous jetés dans le fossé, sauf que pour le dernier y avait plus de fossé, y avait l’étang.
    J'en rigole encore !!


    Et pour l'arbalète de Van Helsing ... j'ai commencé ... aussi


    _________________
    Toutes mes créations

    eyeshield79
    MODERATEUR
    MODERATEUR

    Messages : 1907
    Date d'inscription : 13/02/2011
    Age : 41
    Localisation : deux sevres

    Re: [Droop] HS - La six coups

    Message par eyeshield79 le Dim 18 Mar - 12:44

    belle réalisation certe ce n'est pas de l'airsoft pur mais comme le disait krispies il ne faudrait pas grand chose pour le transposé en airsoft.

    tres interressant cela me donne une idée un peu folle a voir !!! surtout a méditer

    eyeshield79


    _________________
    pieds de missiles commander via PC ████████████████████ 60%
    M4 Minigun ███████████████████ 95%
    GL 06 ████████████████████ 100%
    double M134 ███████████████████ 10%
    dynamite avec minuteur ████████████████████ 60%
    custom MP5 ████████████████████ 50%
    M2HB 12.7 browning 50 ███████████████████ 95%
    MODER plan effectué
    valise bombe atomique plan en stand bye.

    fs57
    ecrou argent
    ecrou argent

    Messages : 413
    Date d'inscription : 30/01/2012
    Age : 26
    Localisation : Région Sarregueminoise

    Re: [Droop] HS - La six coups

    Message par fs57 le Dim 18 Mar - 13:06

    approuved

    droopaille
    boulon d'or
    boulon d'or

    Messages : 2437
    Date d'inscription : 03/04/2011
    Age : 41
    Localisation : Vitré (35)

    Re: [Droop] HS - La six coups

    Message par droopaille le Dim 18 Mar - 13:26

    j'ai toujours rêvé de faire une gatling airsoft


    _________________
    Toutes mes créations

    nico
    vis inox
    vis inox

    Messages : 220
    Date d'inscription : 01/10/2011
    Age : 26
    Localisation : velaux

    Re: [Droop] HS - La six coups

    Message par nico le Dim 18 Mar - 20:35

    ses serai bien marant si la personne en face tombe en rade de batterie
